Thông số tháp giải nhiệt: Chỉ số Kỹ thuật Cốt lõi và Phương pháp Tính Toán

Bạn đang gặp khó khăn trong việc đánh giá hiệu suất hệ thống làm mát hoặc chưa biết cách đọc hiểu các chỉ số trên catalog thiết bị?

Việc nắm vững thông số tháp giải nhiệt là yêu cầu bắt buộc để đảm bảo hệ thống vận hành ổn định và tiết kiệm năng lượng. Đây là tập hợp các dữ liệu định lượng (như công suất RT, lưu lượng gió) và định tính mô tả khả năng trao đổi nhiệt của thiết bị. Hiểu đúng thông số tháp giải nhiệt giúp kỹ sư xác định chính xác cấu hình tháp cần thiết, đảm bảo sự tương thích với máy móc và tối ưu hóa chi phí đầu tư.

Nội dung dưới đây do các chuyên gia tại trung tâm điện lạnh lâm quang đại tổng hợp sẽ phân tích chi tiết ý nghĩa từng thông số tháp giải nhiệt và công thức tính toán thực tế để bạn áp dụng ngay.

Tổng quan về vai trò và lợi ích vận hành của tháp giải nhiệt

Tháp giải nhiệt là thiết bị trao đổi nhiệt quan trọng trong các hệ thống điều hòa công nghiệp và làm mát máy móc. Thiết bị này có nhiệm vụ hạ nhiệt độ nước nóng phát sinh trong quá trình vận hành bằng phương pháp trao đổi nhiệt bay hơi. Nước nóng từ hệ thống điều hòa công nghiệp được dẫn vào tháp và phân phối lên các tấm tản nhiệt, sau đó chảy xuống dưới. Đồng thời, quạt hút sẽ tạo luồng không khí đi ngược chiều dòng nước, thúc đẩy quá trình bay hơi để loại bỏ nhiệt lượng dư thừa ra môi trường.

Khi vận hành đúng thông số tháp giải nhiệt, hệ thống điều hòa công nghiệp sẽ duy trì được nguồn nước làm mát ổn định, giúp thiết bị hoạt động ở nhiệt độ tối ưu và hạn chế tình trạng quá nhiệt. Ngoài ra, cơ chế tuần hoàn nước của tháp giải nhiệt còn giúp tiết kiệm chi phí vận hành, giảm lượng nước thải và góp phần nâng cao hiệu suất tổng thể của toàn bộ hệ thống làm mát.

Phân tích chi tiết ý nghĩa các thông số tháp giải nhiệt

Để lựa chọn thiết bị hiệu quả, người quản lý kỹ thuật cần hiểu rõ bản chất vật lý của từng chỉ số trong bảng đặc tính kỹ thuật. Dưới đây là phân tích chuyên sâu về các thông số tháp giải nhiệt quan trọng nhất mà bạn cần lưu ý.

Công suất làm lạnh (RT – Ton of Refrigeration)

Trong danh sách thông số tháp giải nhiệt, Công suất RT (tấn lạnh) là đơn vị đo lường tiêu chuẩn dùng để định lượng khả năng loại bỏ nhiệt trong một đơn vị thời gian. Đây là chỉ số cốt lõi để xác định quy mô của tháp, phổ biến trong ngành công nghiệp điện lạnh toàn cầu. Giá trị RT càng lớn đồng nghĩa với việc tháp có khả năng xử lý khối lượng nhiệt càng cao. Các dòng tháp hiện nay có dải công suất rộng, từ 5RT đến hàng nghìn RT.

Khi đọc thông số công suất của tháp giải nhiệt, đơn vị RT (Refrigeration Ton) thường được quy đổi theo các tiêu chuẩn kỹ thuật như sau:

$$1 \, RT = 1 \, Ton_{evap}$$$$1 \, RT \approx 15.000 \, BTU/h$$$$1 \, RT \approx 3.782 \, kcal/h$$$$1 \, RT \approx 4.396 \, kW$$

Giải thích ngắn gọn:

• RT (Refrigeration Ton): Đơn vị đo công suất làm lạnh trong hệ thống HVAC và tháp giải nhiệt.
• BTU/h (British Thermal Unit per hour): Đơn vị nhiệt lượng thường dùng trong hệ thống lạnh.
• kcal/h: Đơn vị nhiệt lượng theo hệ mét.
• kW (kilowatt): Đơn vị công suất trong hệ SI.

Những quy đổi này giúp kỹ sư so sánh, tính toán và lựa chọn tháp giải nhiệt phù hợp với công suất hệ thống chiller hoặc hệ thống làm mát công nghiệp.

Khả năng làm mát (Cooling Capacity)

Khả năng làm mát là thông số tháp giải nhiệt tổng hợp phản ánh hiệu suất thực tế của toàn bộ hệ thống, thường đo bằng Kcal/Hr. Chỉ số này không phụ thuộc vào một linh kiện đơn lẻ mà là kết quả của sự phối hợp giữa lưu lượng gió, tấm filling và điều kiện môi trường. Một bảng thông số tháp giải nhiệt có chỉ số Kcal/Hr cao chứng tỏ quá trình trao đổi nhiệt diễn ra mạnh mẽ, nước được hạ nhiệt nhanh chóng trước khi quay trở lại hệ thống.

Đặc tính kỹ thuật của Quạt và Motor

Quạt và Motor là trái tim của hệ thống đối lưu, và kích thước của chúng là những thông số tháp giải nhiệt cần được kiểm tra kỹ.

Đường kính quạt quyết định vùng phủ của luồng gió. Theo nguyên tắc khí động học, cánh quạt lớn quay chậm thường tạo áp suất tĩnh ổn định hơn và giảm tiếng ồn so với loại nhỏ quay nhanh.

Motor quạt cung cấp động năng duy trì hoạt động. Công suất motor (HP hoặc kW) là thông số tháp giải nhiệt tỷ lệ thuận với đường kính quạt. Một motor đủ công suất sẽ đảm bảo quạt vận hành ổn định ngay cả khi tải trọng khí động học thay đổi. Sự tương thích giữa motor và cánh quạt ảnh hưởng trực tiếp đến lưu lượng gió và tốc độ bay hơi nhiệt.

Lưu lượng gió và Tốc độ vận hành

Lưu lượng gió ($m^3/h$) là thể tích không khí đi qua tháp trong một giờ. Trong các thông số tháp giải nhiệt, đây là biến số tác động trực tiếp đến khả năng bay hơi của nước. Lưu lượng gió càng lớn, lượng không khí khô tiếp xúc với nước càng nhiều, giúp quá trình trích nhiệt nhanh hơn. Tuy nhiên, cần cân bằng thông số này để tránh hiện tượng “cuốn nước” ra môi trường.

Tốc độ quạt (vòng/phút – rpm) cần được hiệu chỉnh phù hợp với kích thước cánh.

Tốc độ phun (m/s) thể hiện vận tốc nước từ đầu chia. Kiểm soát tốt các thông số tháp giải nhiệt về tốc độ này giúp tối đa hóa diện tích tiếp xúc giữa nước và không khí mà không gây hỏng tấm tản nhiệt.

Hệ thống lưu chuyển nước: Lưu lượng và Đường ống

Lưu lượng nước (lít/phút) thể hiện thể tích nước tuần hoàn qua tháp. Đây là thông số tháp giải nhiệt phải tương thích tuyệt đối với công suất bơm. Nếu lưu lượng nước thực tế vượt quá công suất thiết kế ghi trong bảng thông số, hiệu quả làm mát sẽ giảm sút do nước chảy quá nhanh.

Tương ứng với đó là đường kính ống dẫn nước (mm/inch). Việc lựa chọn đường kính ống dựa trên thông số tháp giải nhiệt giúp kiểm soát vận tốc dòng chảy và tổn thất áp suất. Sử dụng ống sai kích thước so với quy chuẩn sẽ gây tăng áp suất đột ngột hoặc lãng phí chi phí đầu tư.

Các chỉ số nhiệt độ: Vào, Ra và Bầu ướt

Hiệu quả thực tế được đánh giá qua ba thông số tháp giải nhiệt về nhiệt độ:

1. Nhiệt độ nước vào: Nhiệt độ nguồn nước nóng từ máy móc.
2. Nhiệt độ nước ra: Nhiệt độ nước sau khi làm mát. Chênh lệch nhiệt độ vào/ra (Range) là thông số tháp giải nhiệt thể hiện biên độ làm mát.
3. Nhiệt độ bầu ướt (Wet Bulb): Giới hạn làm mát thấp nhất của tháp trong điều kiện môi trường. Hiệu suất tháp (Approach) được tính bằng chênh lệch giữa nhiệt độ nước ra và nhiệt độ bầu ướt.

Chỉ số hao hụt và Kích thước vật lý

Lượng nước thất thoát (%) là thông số tháp giải nhiệt biểu thị lượng nước tiêu hao do bay hơi và gió cuốn. Các tháp hiện đại tại trung tâm điện lạnh lâm quang đại thường có chỉ số này thấp nhờ tấm chắn nước (Drift Eliminator), giúp tiết kiệm chi phí nước cấp bù.

Cuối cùng, Kích thước và Trọng lượng là các thông số tháp giải nhiệt vật lý phục vụ việc thiết kế nền móng. Người thiết kế cần nắm rõ trọng lượng vận hành (khi chứa nước) để đảm bảo kết cấu chịu lực của công trình an toàn tuyệt đối.

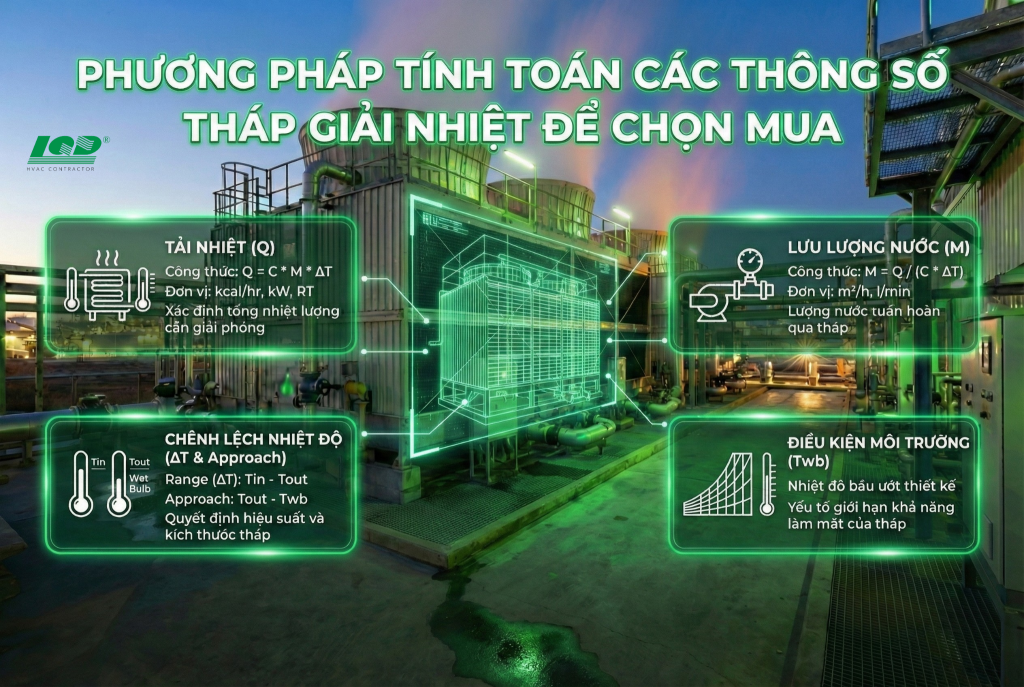

Phương pháp tính toán các thông số tháp giải nhiệt để chọn mua

Việc lựa chọn thiết bị không thể dựa trên ước lượng mà phải căn cứ vào việc tính toán các thông số tháp giải nhiệt chính xác. Dưới đây là các công thức cơ bản để xác định cấu hình.

Công thức tính công suất tỏa nhiệt (Q)

Để lựa chọn công suất tháp giải nhiệt (RT) phù hợp, cần xác định tổng nhiệt lượng mà hệ thống cần thải ra môi trường. Nhiệt lượng này được tính theo công thức truyền nhiệt của nước:$$Q = C \times M \times (T_2 – T_1)$$

Trong đó:

• Q: Nhiệt lượng cần giải nhiệt của hệ thống (W hoặc kW).
• C: Nhiệt dung riêng của nước, khoảng 4200 J/kg.K.
• M: Lưu lượng hoặc khối lượng nước tuần hoàn trong hệ thống (kg/s).
• T₁: Nhiệt độ nước sau khi được làm mát (nước lạnh).
• T₂: Nhiệt độ nước nóng quay về từ thiết bị cần làm mát.

Ý nghĩa của công thức:
Công thức này giúp xác định lượng nhiệt mà nước mang theo khi quay về tháp giải nhiệt. Dựa vào giá trị Q, kỹ sư sẽ quy đổi sang RT (Refrigeration Ton) để lựa chọn tháp giải nhiệt có công suất phù hợp với hệ thống làm mát.

Kết quả Q sẽ được đối chiếu với bảng thông số tháp giải nhiệt của nhà sản xuất để chọn model tối ưu nhất.

Lựa chọn hệ thống bơm nước

Khi chọn bơm, hai thông số tháp giải nhiệt liên quan cần chú ý là Lưu lượng và Áp suất. Lưu lượng bơm phải tương đương lưu lượng thiết kế của tháp. Mối quan hệ giữa áp suất và lưu lượng là nghịch đảo; do đó, cần tra biểu đồ đặc tuyến bơm để đảm bảo phù hợp với thông số tháp giải nhiệt đã chọn.

Tính toán thể tích bể trung gian

Để hệ thống vận hành ổn định và tránh hiện tượng xâm thực khí (cavitation) tại bơm, bể trung gian (bể nước tháp giải nhiệt) cần có dung tích phù hợp với công suất của tháp giải nhiệt. Dung tích tối thiểu của bể có thể tham khảo theo công thức sau:$$V_{min} = 6.5 \times Q_{cool} + V_{pipe}$$

Trong đó:

• V_min: Dung tích tối thiểu của bể trung gian (m³).
• Q_cool​: Lưu lượng nước tuần hoàn của hệ thống làm mát (m³/phút hoặc m³/h tùy đơn vị thiết kế).
• V_pipe​: Thể tích nước chứa trong toàn bộ hệ thống đường ống (m³).

Ý nghĩa của công thức:

Giúp tối ưu thiết kế hệ thống, vừa tiết kiệm diện tích lắp đặt vừa đảm bảo hiệu quả vận hành của tháp giải nhiệt.

Đảm bảo bể chứa luôn có đủ nước dự trữ để cung cấp ổn định cho bơm tuần hoàn.

Hạn chế hiện tượng hút khí gây xâm thực, làm giảm tuổi thọ bơm và giảm hiệu suất làm mát.

Bảng kiểm tra nhanh (Checklist) thông số tháp giải nhiệt

Để đảm bảo chọn đúng thiết bị tại trung tâm điện lạnh lâm quang đại, hãy rà soát các tiêu chí sau:

• Tải nhiệt: Đã tính toán chính xác thông số tháp giải nhiệt về công suất Q chưa?
• Chất lượng nước: Nguồn nước có ảnh hưởng đến việc chọn tấm Filling không?
• Không gian: Kích thước trong bảng thông số tháp giải nhiệt có vừa vị trí lắp đặt không?
• Độ ồn: Motor và quạt có đáp ứng tiêu chuẩn tiếng ồn khu vực không?

Câu hỏi thường gặp (FAQ)

Việc nắm vững và áp dụng chính xác các thông số tháp giải nhiệt như công suất RT, lưu lượng gió, và nhiệt độ bầu ướt là chìa khóa thành công cho mọi hệ thống làm mát công nghiệp. Các chỉ số này không chỉ hỗ trợ việc mua sắm thiết bị mà còn tối ưu hóa quy trình bảo trì, vận hành.

Nếu bạn cần tư vấn chuyên sâu về cách đọc bảng thông số tháp giải nhiệt hoặc tính toán công suất cho nhà máy, hãy liên hệ ngay với trung tâm điện lạnh lâm quang đại. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ giải pháp tối ưu nhất cho bạn.
