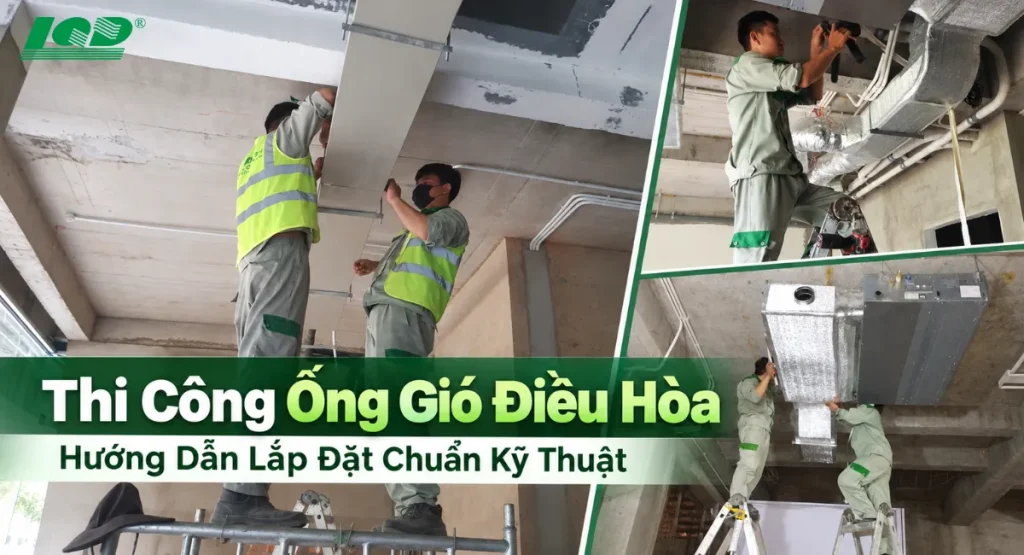

Thi Công Ống Gió Điều Hòa Và Hướng Dẫn Lắp Đặt Chuẩn Kỹ Thuật
Hệ thống ống gió đóng vai trò huyết mạch trong cấu trúc HVAC, quyết định trực tiếp đến hiệu suất làm lạnh và chất lượng không khí tại các tòa nhà hoặc nhà xưởng.
Thi công ống gió điều hòa là quy trình kỹ thuật đòi hỏi sự chính xác cao từ khâu lựa chọn vật liệu, thiết kế đường đi đến lắp đặt hoàn thiện nhằm đảm bảo luân chuyển khí tươi và kiểm soát nhiệt độ tối ưu. Trung tâm điện lạnh Lâm Quang Đại cung cấp bảng giá chi tiết, phân tích cấu tạo và hướng dẫn quy trình lắp đặt chuyên nghiệp, giúp chủ đầu tư và kỹ thuật viên nắm bắt tiêu chuẩn thi công an toàn, hiệu quả.

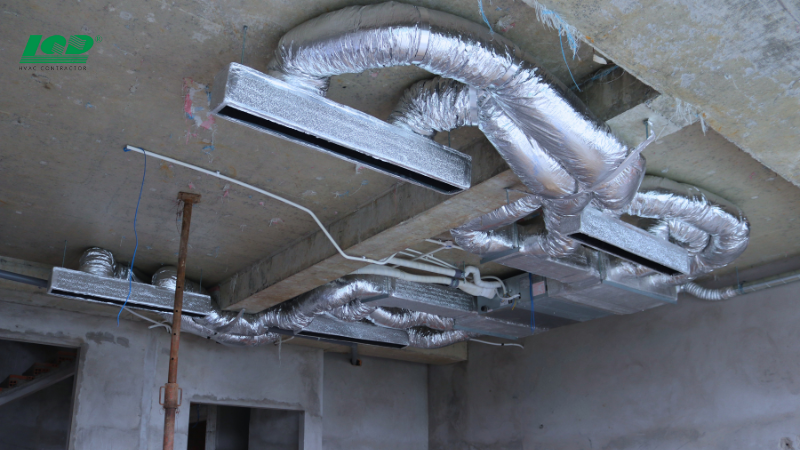

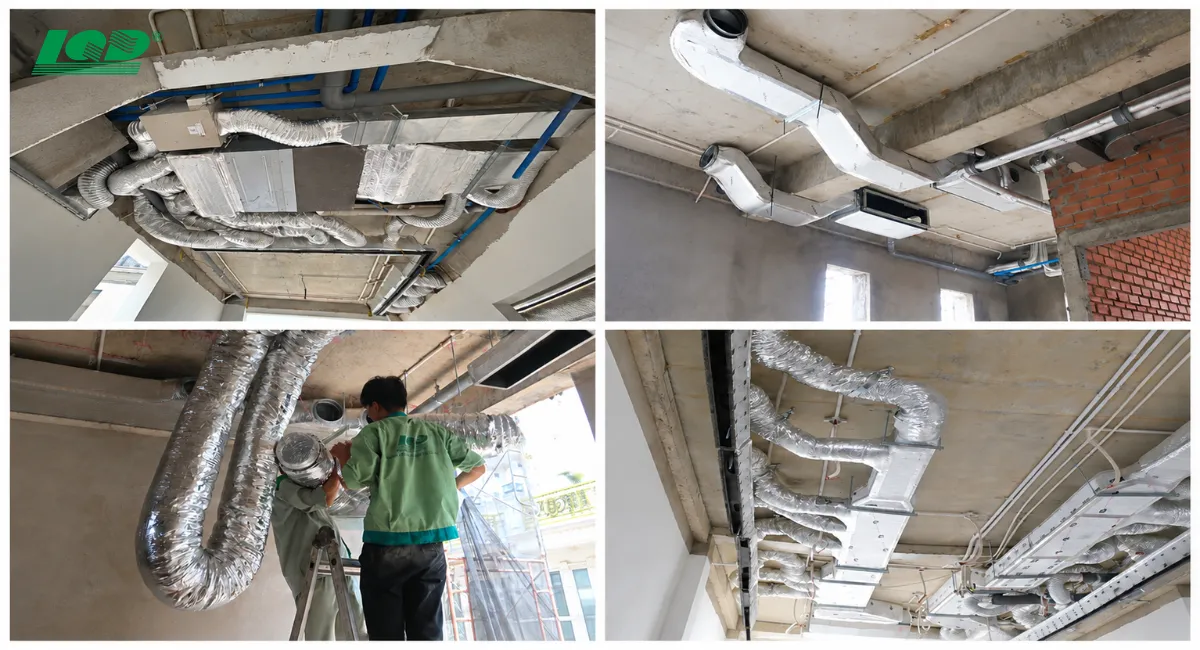

Bảng giá ống gió điều hòa cập nhật 2025
Việc xác định chi phí trong dự toán thi công phụ thuộc lớn vào loại hình ống gió, chất liệu và quy cách kỹ thuật. Dưới đây là bảng giá tham khảo cho các loại ống gió phổ biến trên thị trường hiện nay, được tổng hợp để phục vụ nhu cầu tra cứu và lập ngân sách dự án.
Bảng giá chi tiết ống gió điều hòa trung tâm:
| Loại ống gió | Khoảng giá tham khảo (VNĐ/m) | Đặc điểm chính |
| Ống gió vuông, chữ nhật | 60.000 – 250.000 | Phù hợp không gian rộng, dễ lắp đặt. |
| Ống gió tròn | 50.000 – 200.000 | Thẩm mỹ cao, giảm tiếng ồn, độ bền tốt. |
| Ống gió xoắn | 70.000 – 280.000 | Chịu áp lực cao, thường dùng cho nhà xưởng. |
| Ống gió mềm | 45.000 – 180.000 | Linh hoạt, dễ uốn lượn, cách nhiệt tốt. |
Lưu ý quan trọng: Bảng giá trên chỉ mang tính chất tham khảo tại thời điểm công bố. Giá thực tế của dịch vụ thi công ống gió điều hòa sẽ biến động tùy thuộc vào giá nguyên vật liệu (tôn, inox), độ dày yêu cầu, kích thước tiết diện ống và quy mô cụ thể của từng công trình. Để có báo giá chính xác nhất, chủ đầu tư nên liên hệ trực tiếp với Trung Tâm Điện Lạnh Lâm Quang Đại để được cung cấp khảo sát thực tế.
Tại Trung tâm điện lạnh Lâm Quang Đại, chúng tôi hỗ trợ tư vấn và thi công các dòng máy lạnh âm trần nối ống gió Daikin, đảm bảo sự đồng bộ giữa thiết bị và hệ thống đường ống.

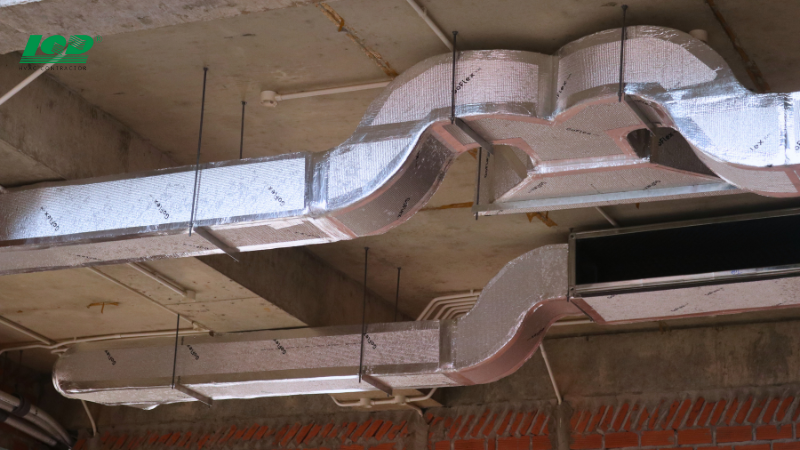

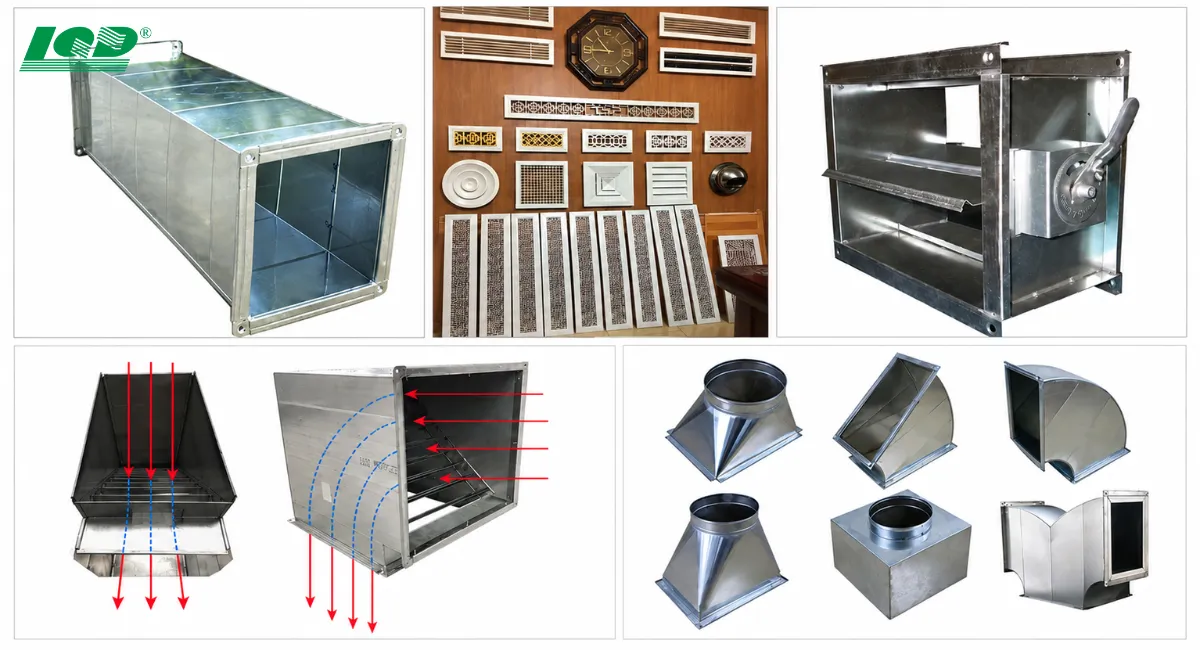

Phân tích cấu tạo hệ thống ống gió điều hòa trung tâm
Một hệ thống ống gió hoàn chỉnh không chỉ là các đường ống dẫn khí đơn thuần mà là một tổ hợp các bộ phận được thiết kế đồng bộ để điều phối luồng không khí. Hiểu rõ cấu tạo chi tiết giúp quá trình vận hành và bảo trì diễn ra thuận lợi hơn.
Các thành phần cốt lõi của hệ thống bao gồm:
- Ống gió (Air Ducts): Đóng vai trò là hệ thống mạch máu, kết nối dàn lạnh với các cửa gió để vận chuyển không khí đến từng khu vực. Vật liệu chế tạo thường là tôn tráng kẽm, tôn đen hoặc inox để đảm bảo khả năng chống ăn mòn và độ bền cơ học. Kích thước và độ dày của ống được tính toán kỹ lưỡng dựa trên lưu lượng gió (CFM) và áp suất tĩnh cần thiết.
- Cửa gió (Air Grilles/Diffusers): Là điểm cuối của hệ thống, nơi không khí được cấp vào hoặc thu hồi từ phòng. Cửa gió được lắp đặt tại các vị trí chiến lược như trần nhà, tường phòng khách hoặc văn phòng để tối ưu hóa sự khuếch tán không khí.
- Van điều tiết gió (Volume Control Dampers – VCD): Thiết bị này nằm trên đường ống, có nhiệm vụ kiểm soát lưu lượng gió đi qua. Việc điều chỉnh van (thủ công hoặc tự động) cho phép cân bằng nhiệt độ và độ ẩm chính xác cho từng khu vực riêng biệt.
- Cánh hướng gió: Nằm bên trong ống hoặc cửa gió, giúp điều chỉnh hướng luồng khí, đảm bảo không khí lan tỏa đều, tránh hiện tượng gió lùa cục bộ.
- Quạt gió và phụ kiện: Quạt tạo chênh lệch áp suất để đẩy gió đi. Các phụ kiện như co, tê, bầu, lọc gió giúp hệ thống kín khí, chuyển hướng dòng chảy linh hoạt và đảm bảo chất lượng không khí sạch.

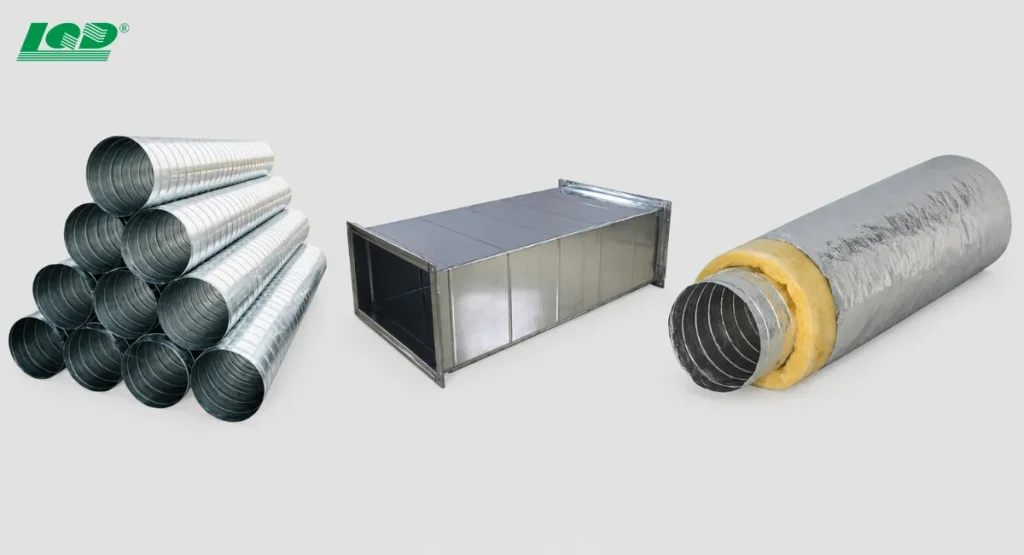

Phân loại ống gió điều hòa theo tiêu chuẩn kỹ thuật
Thị trường vật tư điện lạnh hiện nay cung cấp đa dạng các loại ống gió để đáp ứng những yêu cầu khắt khe về kỹ thuật và kiến trúc. Việc phân loại ống gió giúp kỹ sư và chủ đầu tư lựa chọn đúng giải pháp cho đặc thù của từng dự án thi công.
Dưới đây là các tiêu chí phân loại chính:
| Tiêu chí phân loại | Nội dung chi tiết |
| Tiết diện đường ống | Ống tròn: Dễ lắp đặt, giảm ma sát và tiếng ồn, thẩm mỹ cao. Ống vuông/chữ nhật: Tối ưu diện tích thông gió, độ bền cao nhưng có thể ồn hơn tại các góc cạnh. Ống mềm: Cách nhiệt tốt, uốn lượn linh hoạt theo địa hình phức tạp, tuy nhiên tuổi thọ thấp hơn ống cứng. |
| Áp suất làm việc | Áp suất thấp: < 95 mm H2O. Áp suất trung bình: 95 – 172 mm H2O. Áp suất cao: 172 – 310 mm H2O. |
| Chức năng | Ống thường: Cấp khí tươi, thông gió cơ bản. Ống tiêu âm: Tích hợp vật liệu hút âm để giảm tiếng ồn vận hành. Ống cách nhiệt: Dùng cho điều hòa trung tâm để ngăn ngưng tụ nước và thất thoát nhiệt. Ống chống cháy EI: Chuyên dụng cho PCCC, chịu lửa theo tiêu chuẩn quy định. |
| Phương thức lắp đặt | Ống ngầm: Đi dưới sàn hoặc trong kết cấu bê tông. Ống treo/nổi: Đi trần, phù hợp không gian mở (style công nghiệp). |
Ngoài ra, ống gió còn được phân loại dựa trên tốc độ gió (thấp/cao) và kiểu bích kết nối (bích TDC/TDF hoặc nẹp C/V) để phù hợp với từng biện pháp thi công cụ thể.

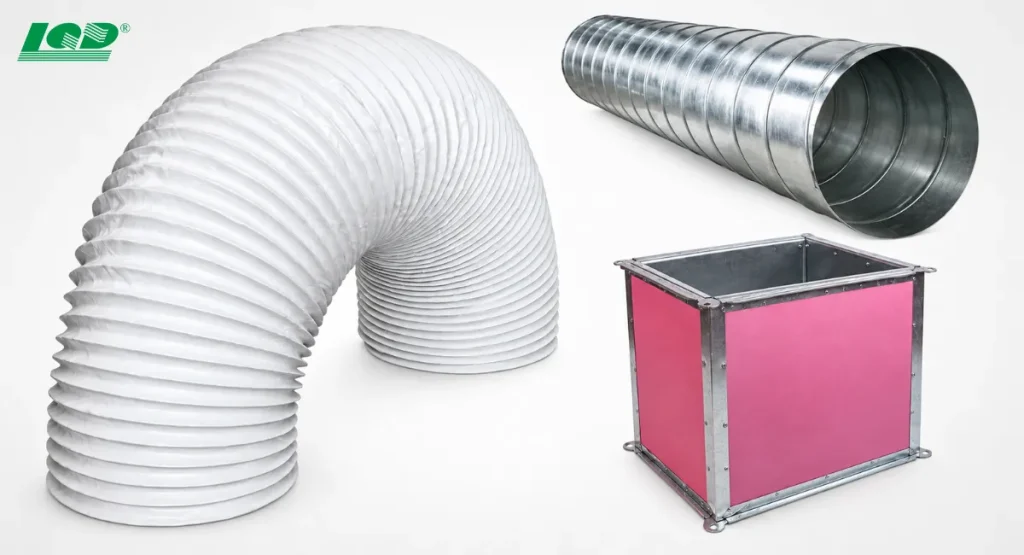

So sánh các loại vật liệu chế tạo ống gió
Lựa chọn vật liệu là bước quan trọng ảnh hưởng đến tuổi thọ, chi phí và hiệu quả hoạt động của toàn bộ hệ thống điều hòa. Trung tâm điện lạnh Lâm Quang Đại phân tích các đặc tính của từng loại vật liệu để khách hàng có cái nhìn tổng quan nhất.
- Tôn mạ kẽm: Đây là vật liệu phổ biến nhất nhờ độ bền cao, khả năng chịu lực và nhiệt tốt, cùng bề mặt bóng loáng chống ăn mòn. Giá thành hợp lý khiến nó trở thành lựa chọn hàng đầu cho hệ thống thông gió và điều hòa dân dụng. Tuy nhiên, nhược điểm là khả năng cách âm kém, thường phải bọc thêm lớp cách nhiệt/cách âm.
- Inox (Thép không gỉ): Nổi bật với độ bền vượt trội, hoàn toàn không gỉ sét và chịu được môi trường hóa chất khắc nghiệt. Inox thường được dùng trong các công trình cao cấp, bệnh viện hoặc nhà máy thực phẩm yêu cầu vệ sinh cao. Điểm hạn chế duy nhất là giá thành vật tư và chi phí gia công cao.
- Nhôm và Nhựa (Chất dẻo): Nhôm có trọng lượng nhẹ, giá rẻ nhưng mềm và dễ móp méo. Chất dẻo (như nhựa PVC) nhẹ, dễ vận chuyển, đang dần được cải tiến để thay thế gỗ hoặc nhôm trong một số ứng dụng nhỏ, nhưng độ bền cơ học vẫn thấp hơn kim loại.
- Thạch cao và Gỗ: Thạch cao cách nhiệt, cách âm tốt và thẩm mỹ cao, phù hợp để làm đường ống kết hợp trang trí trần, nhưng kỵ nước. Gỗ dán rẻ, cách nhiệt tốt nhưng dễ cháy, mục nát và biến dạng, hiện nay rất ít được sử dụng trong các công trình hiện đại tiêu chuẩn.
Đánh giá ưu và nhược điểm của hệ thống ống gió
| Hạng mục | Nội dung |
|---|---|
| Tổng quan | Việc lắp đặt hệ thống điều hòa nối ống gió mang lại nhiều lợi ích vượt trội về mặt kỹ thuật và trải nghiệm người dùng, nhưng cũng tồn tại những hạn chế cần cân nhắc trước khi đầu tư. |
| Ưu điểm | Hệ thống mang lại hiệu quả điều hòa không khí cao, giúp làm mát hoặc sưởi ấm đồng đều cho không gian rộng lớn, loại bỏ các điểm nóng/lạnh cục bộ. Về mặt năng lượng, hệ thống này thường có hiệu suất (COP) cao hơn so với máy lạnh treo tường cục bộ, giúp tiết kiệm chi phí vận hành dài hạn. Đặc biệt, tính thẩm mỹ là điểm mạnh lớn nhất khi toàn bộ đường ống được giấu kín trên trần, chỉ lộ ra các miệng gió tinh tế, dễ dàng phối hợp với mọi phong cách nội thất. |
| Nhược điểm | Rào cản lớn nhất là chi phí đầu tư ban đầu cho thiết bị và vật tư thi công cao hơn nhiều so với máy lạnh thông thường. Quá trình thi công ống gió điều hòa yêu cầu kỹ thuật phức tạp, đòi hỏi đội ngũ kỹ sư và thợ lành nghề để tính toán áp suất, độ dốc và bố trí cửa gió chính xác. Ngoài ra, công tác bảo dưỡng, vệ sinh định kỳ cũng khó khăn hơn do hệ thống nằm âm trần, cần có lỗ thăm trần hoặc thiết kế chuyên biệt để tiếp cận. |
Quy trình và điều kiện thi công lắp đặt ống gió chuẩn kỹ thuật
Để đảm bảo hệ thống vận hành ổn định và bền bỉ, quy trình thi công phải tuân thủ nghiêm ngặt các bước chuẩn bị vật tư và kỹ thuật lắp đặt.
Chuẩn bị phụ kiện lắp đặt
Hệ thống ống gió không thể hoàn thiện nếu thiếu các phụ kiện liên kết chuyên dụng. Các bộ phận này đảm bảo độ kín, chia dòng và cố định đường ống. Danh mục phụ kiện cần thiết bao gồm:
- Bộ phận chuyển đổi: Côn thu (giảm tiết diện), thu gió vuông tròn, thu gió inox.
- Bộ phận chuyển hướng: Cút ống gió (chuyển hướng 90 độ hoặc 45 độ), chân rẽ, tê ống gió (chia 3 ngả), chạy đôi/ba ống gió.
- Bộ phận kết nối và cố định: Khớp nối, măng xông, ke góc, gioăng chống cháy (ngăn rò rỉ khí và lửa), quang treo, ty ren.
- Hộp gió (Plenum box): Kết nối ống mềm với cửa gió, giúp ổn định luồng khí trước khi thổi ra phòng.

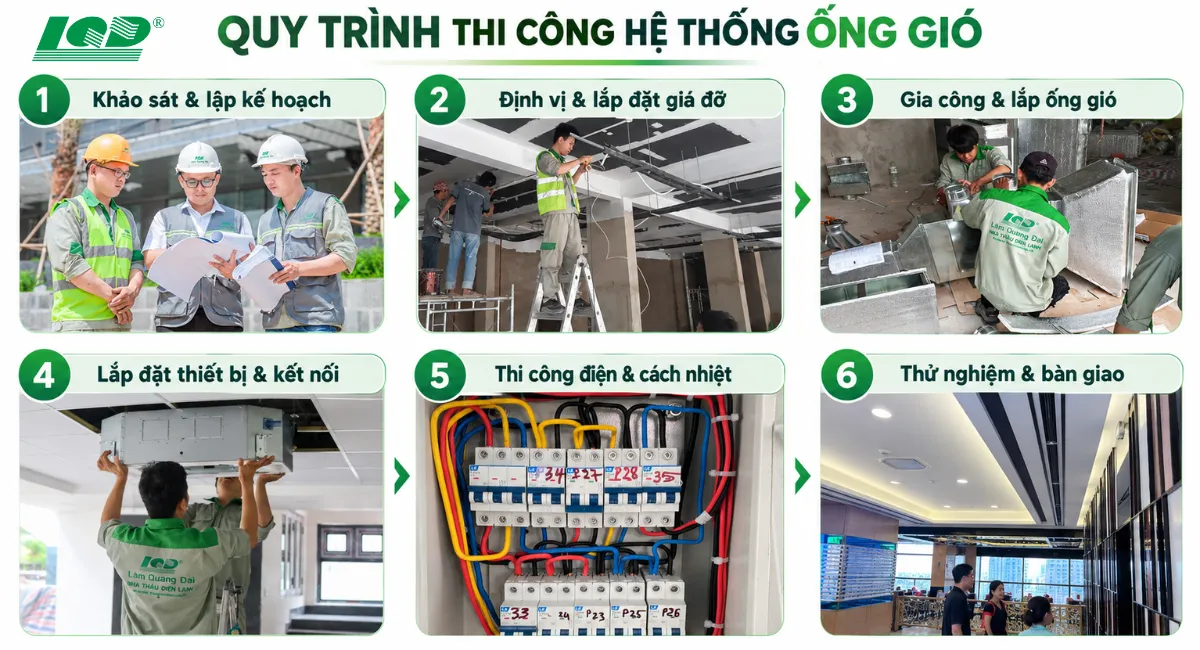

Quy trình thi công chi tiết từng bước
Quy trình lắp đặt tại Trung tâm điện lạnh Lâm Quang Đại tuân theo trình tự sau:
- Khảo sát và Lập kế hoạch: Kỹ thuật viên khảo sát thực địa, đo đạc kích thước, xác định vị trí đặt máy, tuyến ống và nguồn điện. Sau đó lập bản vẽ thi công (Shop Drawing) chi tiết.
- Định vị và Lắp đặt giá đỡ: Dựa trên bản vẽ, đánh dấu vị trí ty treo trên trần. Khoan và lắp đặt hệ thống giá đỡ, đai treo đảm bảo chịu lực và an toàn.
- Gia công và Lắp ống gió: Các đoạn ống gió và phụ kiện được kết nối dưới sàn hoặc trên cao tùy điều kiện. Sau đó đưa lên vị trí giá đỡ, kết nối các đoạn ống lại với nhau bằng bích hoặc nẹp, chèn gioăng làm kín.
- Lắp đặt thiết bị và kết nối: Lắp đặt dàn lạnh, kết nối ống gió với máy, lắp đặt hộp gió và ống mềm dẫn ra cửa gió.
- Thi công điện và Cách nhiệt: Đấu nối hệ thống điện động lực và điều khiển. Bọc bảo ôn cách nhiệt kỹ lưỡng cho toàn bộ đường ống để tránh đọng sương.
- Thử nghiệm và Bàn giao: Tiến hành thử kín (test áp lực), cân chỉnh lưu lượng gió tại các cửa gió. Vận hành chạy thử, hướng dẫn sử dụng và bàn giao cho chủ đầu tư.
Những lưu ý kỹ thuật quan trọng khi lắp đặt
Trong quá trình thi công, việc tuân thủ các nguyên tắc kỹ thuật tiểu tiết sẽ quyết định đến độ bền và hiệu suất của toàn hệ thống. Kỹ thuật viên cần đặc biệt chú trọng các yếu tố sau để tránh các lỗi vận hành phổ biến.
- Tối ưu hóa thiết kế đường ống: Hạn chế tối đa các điểm rẽ nhánh ngay tại vị trí mối nối để tránh gây nhiễu dòng khí và tổn thất áp suất (tăng trở lực hệ thống). Các đoạn ống mềm nối vào cửa gió không nên dài quá 3 mét để đảm bảo lực đẩy của gió không bị suy hao.
- Hệ thống thoát nước ngưng: Cáp treo và giá đỡ cho ống nước ngưng phải được cân chỉnh độ dốc chính xác (tối thiểu 1%) để nước chảy thoát dễ dàng, tránh trào ngược gây thấm trần. Bắt buộc phải lắp đặt ống thông hơi (air vent) dạng thẳng đứng trên đường nước ngưng để thoát khí, giúp nước lưu thông tốt hơn.
- Đảm bảo độ kín và an toàn: Tại các vị trí xuyên tường hoặc sàn, cần trám kín bằng vật liệu chống cháy. Miệng gió hồi phải được trang bị lưới lọc hoặc chắn côn trùng để bảo vệ dàn lạnh và giữ vệ sinh không gian.
- Bố trí cửa gió: Vị trí cửa gió cấp và hồi phải được tính toán để tạo ra luồng đối lưu không khí tốt nhất trong phòng, tránh hiện tượng “ngắn mạch” (gió cấp bị hút ngay vào gió hồi khi chưa kịp làm mát phòng).
Câu hỏi thường gặp (FAQ)
Hệ thống ống gió điều hòa là giải pháp tối ưu cho các công trình hiện đại, đòi hỏi sự kết hợp hoàn hảo giữa thẩm mỹ và hiệu suất năng lượng. Việc nắm vững bảng giá, cấu tạo và quy trình kỹ thuật giúp chủ đầu tư đưa ra quyết định chính xác và giám sát chất lượng hiệu quả.
Trung tâm điện lạnh Lâm Quang Đại cam kết mang đến dịch vụ thi công ống gió điều hòa chuyên nghiệp, vật tư chính hãng và giải pháp kỹ thuật toàn diện. Nếu bạn đang tìm kiếm đối tác thi công uy tín, hãy liên hệ ngay với chúng tôi để được khảo sát và tư vấn phương án tối ưu nhất cho công trình của bạn.
