Tháp Giải Nhiệt Vuông: Cấu tạo, Nguyên lý và Ưu Điểm

Trong bối cảnh chi phí năng lượng ngày càng tăng, việc tối ưu hóa hệ thống làm mát công nghiệp là ưu tiên hàng đầu của các nhà máy và tòa nhà cao tầng. Tháp giải nhiệt vuông nổi lên như một giải pháp vượt trội nhờ khả năng vận hành mạnh mẽ nhưng lại tiết kiệm năng lượng đáng kể so với các thiết kế truyền thống.

Tháp giải nhiệt vuông là thiết bị làm mát nước công nghiệp có cấu trúc hình khối hộp, sử dụng cơ chế trao đổi nhiệt cưỡng bức giữa nước nóng và không khí thông qua hệ thống quạt hút và màng giải nhiệt (filling). Khác với tháp tròn, thiết kế vuông cho phép liên kết nhiều module lại với nhau, tối ưu hóa diện tích lắp đặt và vận hành với hiệu suất nhiệt động học cao, giúp tiết kiệm đến 50% điện năng tiêu thụ trong cùng một mức công suất làm lạnh.

Bài viết này sẽ phân tích chi tiết cấu tạo kỹ thuật, giải thích nguyên lý hoạt động tuần hoàn và đánh giá các ứng dụng thực tiễn của tháp giải nhiệt dạng vuông trong công nghiệp hiện đại.

Tổng quan về tháp giải nhiệt vuông

Tháp giải nhiệt vuông là dòng tháp được thiết kế với kết cấu hình khối vuông, giúp tối ưu không gian lắp đặt tại các góc nhà xưởng hoặc trên mái của các công trình sử dụng điều hòa công nghiệp. Bên trong lớp vỏ composite bền bỉ là hệ thống giải nhiệt tuần hoàn khép kín, được thiết kế nhằm tăng tối đa diện tích tiếp xúc giữa nước và không khí, từ đó nâng cao hiệu quả trao đổi nhiệt.

So với các loại tháp tròn truyền thống, tháp giải nhiệt vuông thường có hiệu suất vận hành cao hơn nhờ khả năng phân bổ luồng khí đều trong toàn bộ thân tháp. Điều này giúp quá trình làm mát nước trong hệ thống điều hòa công nghiệp diễn ra nhanh và ổn định hơn. Đồng thời, thiết kế tối ưu còn giúp giảm mức tiêu thụ điện năng, góp phần tiết kiệm chi phí vận hành cho doanh nghiệp, đặc biệt trong các hệ thống làm mát công suất lớn.

Lưu ý kỹ thuật: Tháp vuông thường được ưu tiên cho các hệ thống HVAC quy mô lớn hoặc các nhà máy có yêu cầu khắt khe về độ ồn và tính thẩm mỹ công nghiệp.

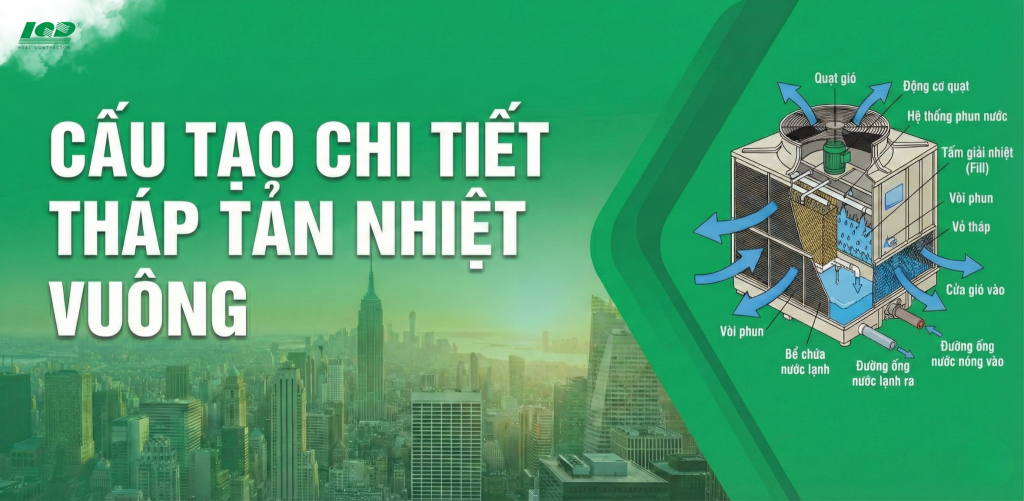

Cấu tạo chi tiết tháp tản nhiệt vuông

Để đảm bảo hiệu suất trao đổi nhiệt tối ưu, tháp giải nhiệt được cấu thành từ 7 bộ phận chính, hoạt động đồng bộ trong một quy trình khép kín. Mỗi linh kiện đều được chế tạo từ vật liệu chuyên dụng để chịu được môi trường nóng ẩm liên tục.

Cánh quạt và hệ thống thông gió

Cánh quạt là bộ phận quyết định lưu lượng khí lưu thông trong tháp. Đối với tháp vuông, cánh quạt thường được chế tạo từ hợp kim nhôm cao cấp, cho phép điều chỉnh góc nghiêng linh hoạt để tăng hoặc giảm lượng gió tùy theo nhu cầu tải nhiệt thực tế.

Thiết kế khí động học của quạt giúp luồng gió thổi ra đều đặn, giảm thiểu lực cản không khí và tiếng ồn khí động học. Ống hút gió được cấu hình để chuyển động liên tục theo chiều kim đồng hồ, giúp triệt tiêu rung chấn và giảm tiêu hao năng lượng động cơ. Thực tế vận hành cho thấy, thiết kế này giúp tiết kiệm từ 30% đến 40% điện năng so với các loại quạt thông thường.

Thiết bị chống ồn

Trong các khu vực yêu cầu sự yên tĩnh như bệnh viện, trường học hoặc khu dân cư, thiết bị chống ồn là thành phần bắt buộc. Bộ phận này bao gồm các tấm giảm âm và lưới lọc được lắp đặt tại cửa hút và cửa xả khí, có chức năng hấp thụ và phân tán sóng âm phát ra từ động cơ và cánh quạt.

Vai trò của thiết bị chống ồn không chỉ dừng lại ở việc tuân thủ quy chuẩn tiếng ồn môi trường mà còn bảo vệ sức khỏe thính giác cho người lao động vận hành trực tiếp. Nó giúp duy trì không gian làm việc đạt chuẩn, giảm thiểu ô nhiễm tiếng ồn phát tán ra khu vực xung quanh nhà máy hoặc xí nghiệp.

Tấm tản nhiệt (Filling)

Tấm tản nhiệt, hay còn gọi là khối đệm (fill), là “trái tim” của quá trình trao đổi nhiệt. Linh kiện này thường được gia công từ các vật liệu polymer nhẹ như PVC (Polyvinyl Chloride), PP (Polypropylene) hoặc gỗ được tạo hình gợn sóng đan chéo.

Chức năng chính của tấm tản nhiệt là chia cắt dòng nước nóng thành các màng mỏng, lan tỏa đều khắp toàn bộ bề mặt khối đệm. Cấu trúc gợn sóng giúp tăng tối đa diện tích tiếp xúc giữa nước và không khí, đồng thời làm chậm tốc độ rơi của nước, kéo dài thời gian trao đổi nhiệt để đạt hiệu quả làm mát cao nhất.

Bộ chia nước và đầu phun

Hệ thống phân phối nước bao gồm các ống dẫn và đầu phun áp lực thấp. Bộ chia nước được lắp trên đỉnh của một trục cố định nằm chính giữa tháp (hoặc phân bố theo máng đối với tháp vuông lớn). Khi nước được bơm lên và xả qua các lỗ phun, áp lực nước tạo ra phản lực làm quay đầu chia hoặc phân tán nước qua các vòi phun cố định.

Mục tiêu của bộ phận này là đảm bảo nước nóng phủ đều lên toàn bộ bề mặt tấm tản nhiệt, không để xảy ra hiện tượng “vùng khô” (nơi không có nước) hoặc dòng chảy tắt (nước chảy thành dòng lớn không qua tản nhiệt). Sự phân phối đồng đều là yếu tố then chốt để đảm bảo công suất giải nhiệt đạt thiết kế.

Đế bồn và Hệ thống động cơ

Đế bồn: Là khu vực chứa nước mát sau khi đã hoàn tất quá trình giải nhiệt. Tại đây, nước được thu hồi và đẩy ngược lại vào hệ thống tuần hoàn để làm mát máy móc. Đế bồn thường có thiết kế đáy nghiêng (hình xéo) và được trang bị ống xả đáy, giúp dễ dàng đẩy các cặn bẩn, tạp chất tích tụ ra ngoài trong quá trình vệ sinh.

Hệ thống động cơ: Động cơ của tháp vuông thường có thiết kế kín, chống thấm nước. Đối với các model công suất lớn trên 200RT, động cơ được kết nối với hộp số giảm tốc thay vì dây đai truyền thống. Cấu trúc bánh răng và hộp số giúp thiết bị vận hành êm ái, bền bỉ, dễ dàng bảo trì và chịu được momen xoắn lớn khi khởi động.

Vỏ tháp

Vỏ tháp đóng vai trò là khung xương bảo vệ toàn bộ linh kiện bên trong. Vật liệu chủ đạo được sử dụng là FRP (Fiberglass Reinforced Plastic – Composite tổng hợp). Đặc tính của FRP là trọng lượng nhẹ, độ bền cơ học cao, khả năng chịu nhiệt tốt và đặc biệt là không bị gỉ sét hay ăn mòn bởi hóa chất và thời tiết khắc nghiệt.

Phần khung đỡ chịu lực bên trong vỏ thường được đúc từ thép cacbon đã qua xử lý nhiệt và mạ kẽm nhúng nóng (Hot-dip Galvanized), đảm bảo kết cấu vững chắc, không bị oxy hóa hay hao mòn theo thời gian sử dụng.

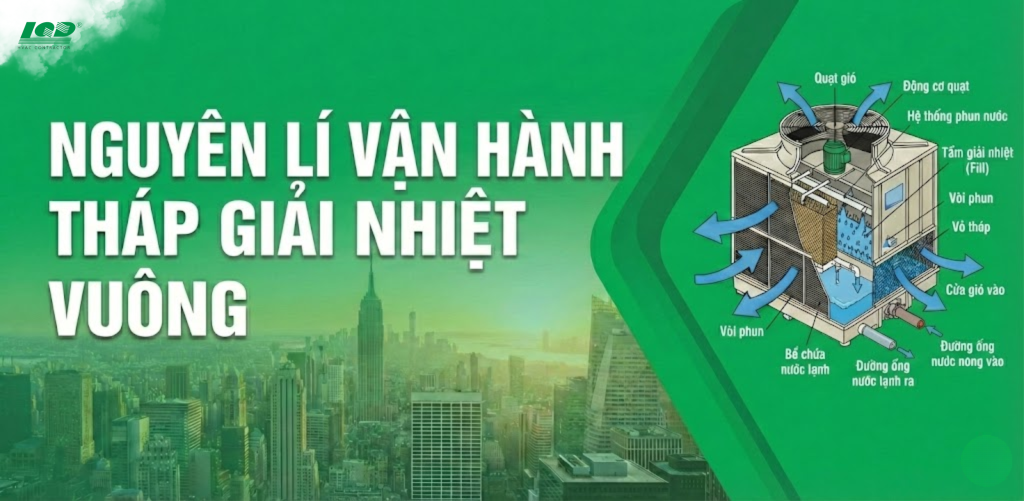

Nguyên lý vận hành tháp giải nhiệt vuông

Cơ chế hoạt động của tháp làm mát hình vuông dựa trên nguyên lý bay hơi trích nhiệt (evaporative cooling). Quy trình này diễn ra tuần hoàn và liên tục, chuyển nhiệt lượng dư thừa từ nước sang không khí rồi thải ra môi trường. Nguyên lý này thường được ứng dụng trong các hệ thống tháp giải nhiệt chiller, giúp hỗ trợ quá trình tản nhiệt và duy trì hiệu suất làm lạnh ổn định cho toàn bộ hệ thống.

Chu trình tuần hoàn nước:

Nước nóng từ các máy móc công nghiệp (như máy ép nhựa, chiller, lò đúc) được bơm theo đường ống dẫn lên đỉnh tháp. Tại đây, hệ thống phân phối sẽ xả nước xuống tấm tản nhiệt dưới dạng tia hoặc màng mỏng. Việc chia nhỏ dòng nước giúp tăng diện tích bề mặt tiếp xúc lên gấp nhiều lần so với dòng chảy tự nhiên.

Quá trình trao đổi nhiệt:

Đồng thời với việc phun nước, quạt gió trên đỉnh tháp hoạt động, tạo áp suất âm để hút không khí mát từ môi trường bên ngoài vào qua các cửa lấy gió ở thân tháp. Luồng không khí khô và mát này di chuyển ngược chiều (counter-flow) hoặc cắt ngang (cross-flow) với dòng nước nóng đang rơi xuống.

Tại bề mặt tấm tản nhiệt, một lượng nhỏ nước sẽ bốc hơi. Quá trình bay hơi này là phản ứng thu nhiệt, lấy đi nhiệt lượng từ phần nước lỏng còn lại, làm giảm nhiệt độ của dòng nước một cách nhanh chóng. Nước mát sau đó rơi xuống đế bồn và được bơm tuần hoàn trở lại nhà máy.

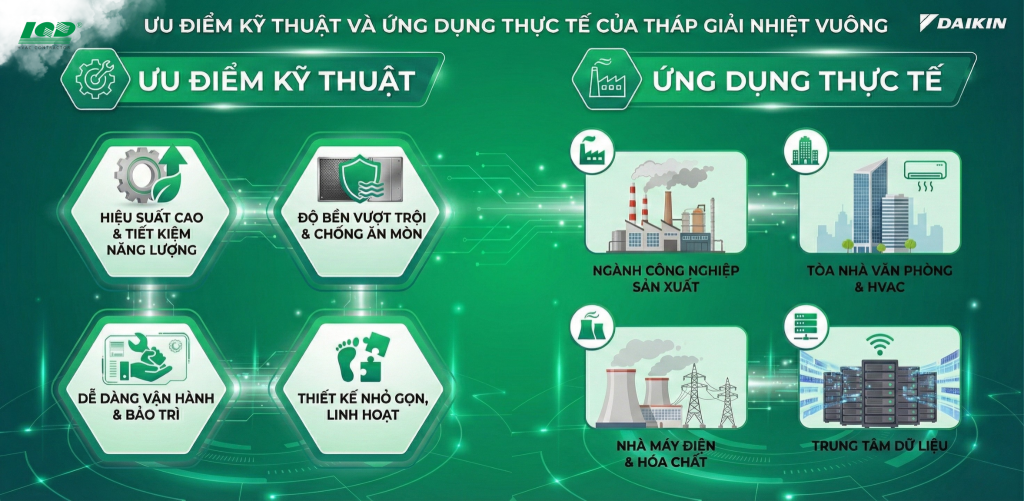

Ưu điểm kỹ thuật và Ứng dụng thực tế

Tháp giải nhiệt vuông không chỉ là một thiết bị phụ trợ mà còn là giải pháp tối ưu chi phí vận hành cho doanh nghiệp. Dưới đây là các ưu điểm nổi bật và phạm vi ứng dụng của thiết bị.

Ưu điểm vận hành

• Hiệu suất làm mát cao: Nhờ tận dụng trọng lực để dẫn nước qua khối đệm và thiết kế dòng khí tối ưu, tháp vuông duy trì tốc độ giải nhiệt nhanh và ổn định. Diện tích tiếp xúc bề mặt lớn giúp quá trình bay hơi diễn ra mãnh liệt hơn.
• Tiết kiệm năng lượng và độ ồn thấp: Khác với tháp tròn cần áp lực bơm lớn, tháp vuông tận dụng trọng lực nước rơi, giảm tải cho bơm. Động cơ và quạt được thiết kế đồng bộ giúp giảm thiểu tiêu hao điện năng và tiếng ồn, phù hợp lắp đặt tại khu dân cư đông đúc.
• Thích ứng địa hình linh hoạt: Kết cấu module vuông vức và trụ đứng vững chãi cho phép lắp đặt tháp tại nhiều vị trí: trên nóc tòa nhà, góc tường, hoặc ghép nối nhiều tháp (multi-cell) để tăng công suất mà không tốn thêm diện tích đất.
• Bảo trì thuận tiện: Thiết kế cửa hông và không gian bên trong rộng rãi (đối với tháp lớn) cho phép kỹ thuật viên dễ dàng tiếp cận để vệ sinh tấm tản nhiệt, kiểm tra động cơ và xả đáy đế bồn chỉ trong khoảng 30 phút.

Ứng dụng trong công nghiệp

• Ngành nhựa, thép, hóa chất: Kiểm soát nhiệt độ khuôn mẫu, làm mát lò nung và các phản ứng hóa học tỏa nhiệt, đảm bảo an toàn sản xuất và chất lượng thành phẩm đồng nhất.
• Hệ thống HVAC: Giải nhiệt cho bình ngưng của Chiller và hệ thống điều hòa không khí trung tâm tại các tòa nhà văn phòng, trung tâm thương mại. Giúp hệ thống lạnh hoạt động ổn định và giảm tải điện năng.
• Công nghiệp thực phẩm: Duy trì nhiệt độ thấp cho các dây chuyền chế biến, thanh trùng và đóng gói, ngăn ngừa sự biến chất của thực phẩm và nước giải khát do nhiệt độ cao.

Lựa chọn và lắp đặt tháp giải nhiệt tại Trung tâm điện lạnh Lâm Quang Đại

Trên thị trường hiện nay có nhiều thương hiệu tháp giải nhiệt như Tashin, Kumisai, Liang Chi… Tuy nhiên, việc lựa chọn đúng model phù hợp với công suất máy móc và điều kiện lắp đặt là yếu tố quyết định hiệu quả đầu tư.

Trung tâm điện lạnh Lâm Quang Đại là đơn vị uy tín chuyên cung cấp và thi công lắp đặt các dòng tháp giải nhiệt vuông chính hãng, đáp ứng đa dạng nhu cầu từ dân dụng đến công nghiệp nặng.

Lý do nên chọn giải pháp tại Lâm Quang Đại:

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư tính toán chính xác tải nhiệt (RT), lưu lượng nước và cột áp để đề xuất model tháp tối ưu nhất, tránh lãng phí công suất hoặc thiếu hụt khả năng làm mát.
• Sản phẩm chính hãng: Cung cấp đầy đủ các dòng tháp giải nhiệt vuông từ các thương hiệu hàng đầu, đảm bảo đầy đủ giấy tờ CO, CQ và linh kiện đồng bộ.
• Dịch vụ trọn gói: Hỗ trợ vận chuyển, lắp đặt, vận hành thử tải và hướng dẫn bảo trì định kỳ. Chính sách bảo hành dài hạn và hỗ trợ kỹ thuật 24/7 giúp khách hàng yên tâm sản xuất.

Kiểm tra khi chọn mua tháp giải nhiệt:

1. Công suất giải nhiệt (RT): Phải lớn hơn hoặc bằng tổng nhiệt lượng tỏa ra của hệ thống máy móc.
2. Lưu lượng nước (lít/phút): Phải phù hợp với công suất bơm hiện có.
3. Kích thước và vị trí: Đo đạc kỹ diện tích lắp đặt, tính toán tải trọng sàn (nếu lắp trên mái) và khoảng cách hút gió.
4. Chất lượng nước: Nếu nguồn nước bẩn hoặc nhiều khoáng chất, cần chọn loại tấm tản nhiệt (filling) phù hợp để chống tắc nghẽn.

Câu hỏi thường gặp (FAQ)

Tổng kết lại, tháp giải nhiệt vuông là giải pháp làm mát hiện đại, cân bằng hoàn hảo giữa hiệu suất kỹ thuật, tính kinh tế và khả năng tiết kiệm không gian. Việc đầu tư vào một hệ thống tháp giải nhiệt chất lượng không chỉ giúp bảo vệ máy móc sản xuất mà còn giảm thiểu chi phí năng lượng hàng tháng cho doanh nghiệp.

Nếu bạn đang tìm kiếm giải pháp làm mát tối ưu hoặc cần tư vấn kỹ thuật chi tiết về tháp giải nhiệt vuông, hãy liên hệ ngay với Trung tâm điện lạnh để được khảo sát và hỗ trợ nhanh chóng nhất.
