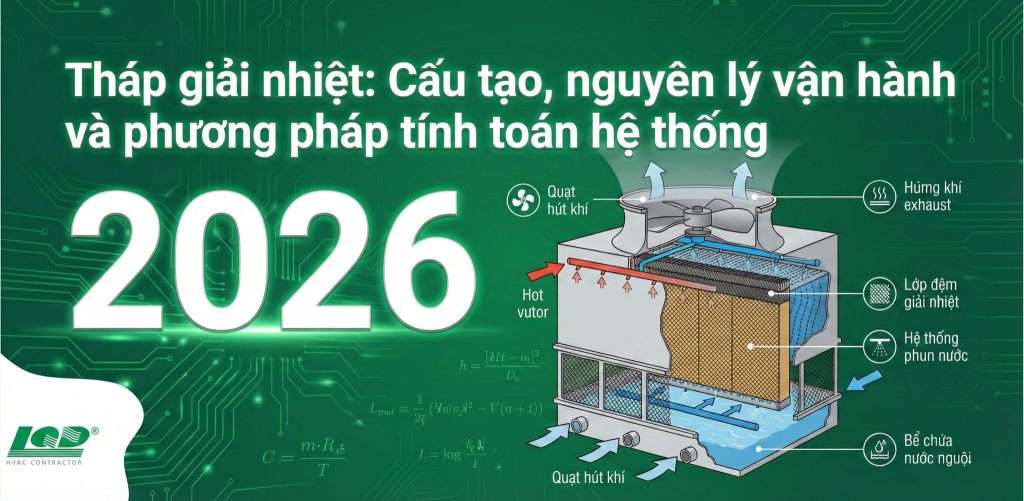

Tháp Giải Nhiệt: Cấu Tạo, Nguyên Lý Vận Hành Chuẩn 2026

Bạn đang tìm kiếm giải pháp tối ưu hóa hiệu suất làm mát cho nhà xưởng thông qua hệ thống tháp giải nhiệt chuẩn kỹ thuật? Việc hiểu rõ cấu tạo chi tiết, nguyên lý nhiệt học và các công thức tính toán công suất là bước đầu tiên để thiết kế một hệ thống vận hành bền bỉ và tiết kiệm năng lượng.

Tháp giải nhiệt (Cooling Tower) là thiết bị trao đổi nhiệt chuyên dụng, hoạt động dựa trên nguyên lý bay hơi của nước vào khí quyển để loại bỏ nhiệt lượng thừa từ các hệ thống máy móc công nghiệp, HVAC hoặc quy trình sản xuất. Thiết bị này đóng vai trò then chốt trong việc hạ nhiệt độ dòng nước nóng tuần hoàn xuống mức an toàn, sau đó đưa nước mát trở lại tái sử dụng cho hệ thống, giúp duy trì tuổi thọ máy móc và giảm chi phí vận hành cho doanh nghiệp.

Tại Trung tâm điện lạnh Lâm Quang Đại, quy trình thiết kế và lắp đặt tháp giải nhiệt luôn tuân thủ nghiêm ngặt các tiêu chuẩn về khí động học và nhiệt học. Bài viết dưới đây sẽ phân tích sâu về cấu trúc kỹ thuật, sự khác biệt trong nguyên lý hoạt động giữa tháp tròn và tháp vuông, đồng thời cung cấp bộ công thức tính toán chính xác để lựa chọn thiết bị phù hợp với tải lạnh thực tế.

Cấu tạo kỹ thuật của tháp giải nhiệt

Hệ thống khung vỏ và động cơ truyền động

Khung vỏ và hệ thống động cơ là những bộ phận quan trọng quyết định độ bền và hiệu suất hoạt động của tháp giải nhiệt. Vỏ tháp thường được làm từ vật liệu sợi thủy tinh tổng hợp (FRP) có khả năng chống ăn mòn, chịu tia UV và hạn chế han gỉ trong môi trường ẩm.

Bên trong, các thanh gia cố bằng sắt được xi mạ kẽm để tăng độ chắc chắn và chống oxy hóa, giúp thiết bị vận hành ổn định trước điều kiện thời tiết khắc nghiệt. Phần đế bồn phía dưới có nhiệm vụ chứa nước sau khi làm mát và đóng vai trò nền móng nâng đỡ toàn bộ kết cấu tháp.

Hệ thống động cơ và cánh quạt là trái tim của quá trình lưu chuyển không khí. Cánh quạt được đúc từ hợp kim nhôm siêu nhẹ, với thiết kế cánh và mâm cân bằng động chính xác để tối ưu lưu lượng gió. Động cơ (motor) được thiết kế chuyên biệt với khả năng chống thấm nước, vận hành thông qua cơ cấu bánh răng chuyển động giúp giảm thiểu ma sát và tiếng ồn. Cụm động cơ này có kết cấu gọn nhẹ, chỉ số an toàn cao, cho phép bảo dưỡng dễ dàng với chi phí thấp trong khi vẫn đảm bảo công suất vận hành mạnh mẽ để hút khí nóng ra khỏi tháp.

Hệ thống trao đổi nhiệt và phân phối nước

Hiệu quả làm mát của tháp giải nhiệt phụ thuộc chủ yếu vào khả năng tăng diện tích tiếp xúc giữa nước và không khí. Nhiệm vụ này được đảm nhận bởi tấm giải nhiệt (filling) và hệ thống phân phối nước.

Tấm giải nhiệt thường làm từ nhựa PVC, thiết kế dạng gợn sóng hoặc tổ ong, giúp chia nhỏ dòng nước nóng thành lớp mỏng. Nhờ đó, bề mặt tiếp xúc được mở rộng và thời gian trao đổi nhiệt với luồng không khí tăng lên, nâng cao hiệu suất làm mát.

Ngoài ra, tấm tản nước (Drift Eliminator) cũng được sản xuất từ PVC bền, có tác dụng giảm thất thoát nước do bắn tóe theo gió, góp phần tiết kiệm nước và duy trì hoạt động ổn định cho toàn hệ thống.

Hệ thống phân phối nước được cấu hình với các đầu phun áp lực thấp và lỗ phun kích thước lớn. Cấu tạo này ngăn chặn hiện tượng tắc nghẽn do cặn bẩn, đảm bảo nước được rải đều trên toàn bộ bề mặt tấm giải nhiệt. Để đảm bảo tiêu chuẩn môi trường làm việc, tháp còn được trang bị thiết bị chống ồn (giảm âm). Bộ phận này có tác dụng hấp thụ âm thanh tạo ra từ tiếng nước rơi và sự va đập của dòng khí trong quá trình vận hành, giúp hệ thống hoạt động êm ái hơn, phù hợp với các khu vực yêu cầu kiểm soát tiếng ồn nghiêm ngặt.

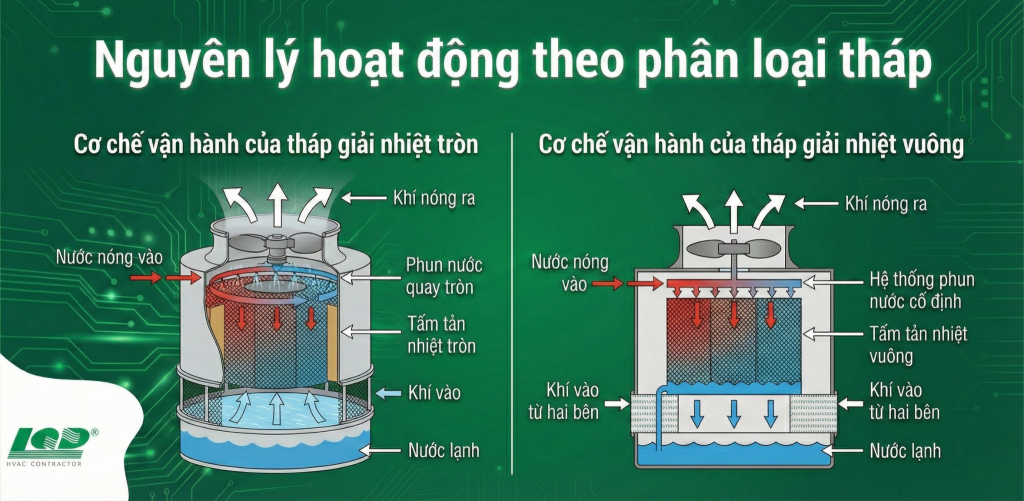

Nguyên lý hoạt động theo phân loại tháp

Để hiểu rõ cơ chế vận hành của từng loại tháp, cần nắm được nguyên lý hoạt động dựa trên cách thức trao đổi nhiệt và lưu thông không khí trong hệ thống. Mỗi loại tháp sẽ có cấu trúc và phương thức làm mát khác nhau, tuy nhiên tất cả đều tuân theo quy trình tuần hoàn nước và tản nhiệt ra môi trường. Việc tham khảo sơ đồ tháp giải nhiệt sẽ giúp người đọc hình dung rõ hơn cách nước nóng, không khí và các bộ phận bên trong phối hợp để thực hiện quá trình làm mát.

Cơ chế vận hành của tháp giải nhiệt tròn

Tháp giải nhiệt dạng tròn thường hoạt động dựa trên nguyên lý dòng khí ngược chiều (counter-flow), tương tự cơ chế trao đổi nhiệt trong nhiều hệ thống điều hòa công nghiệp quy mô lớn. Khi hệ thống khởi động, nước nóng phát sinh từ quá trình sản xuất hoặc từ cụm chiller của điều hòa công nghiệp được bơm lên đỉnh tháp và phun xuống dạng tia mịn thông qua đầu phun và ống chia nước xoay chiều. Dưới tác động của trọng lực, nước chảy tràn qua bề mặt tấm tản nhiệt.

Quạt hút lắp trên đỉnh tháp tạo áp suất âm, hút không khí mát từ bên ngoài vào qua các cửa gió ở đáy tháp. Luồng không khí này di chuyển ngược chiều từ dưới lên, xuyên qua các lớp tấm giải nhiệt đang được làm ướt, giúp tăng hiệu quả trao đổi nhiệt.

Tại khu vực này, quá trình làm mát diễn ra liên tục: không khí hấp thụ nhiệt từ nước nóng và cuốn theo hơi nước thoát ra môi trường. Nhờ cơ chế bay hơi cưỡng bức, nhiệt độ nước có thể giảm khoảng 5–12°C (tùy model tháp và điều kiện vận hành thực tế).

Sau khi được làm mát, nước chảy xuống đế bồn và được bơm tuần hoàn trở lại hệ thống máy móc hoặc cụm điều hòa công nghiệp để tiếp tục chu trình giải nhiệt. Toàn bộ quá trình tạo thành một vòng tuần hoàn khép kín, đảm bảo thiết bị vận hành ổn định và duy trì hiệu suất làm mát lâu dài.

Cơ chế vận hành của tháp giải nhiệt vuông

Dòng tháp giải nhiệt vuông (Cooling Tower) thường áp dụng thiết kế luồng khí chéo (cross-flow) hoặc hỗn hợp, tối ưu cho các hệ thống công suất lớn và tiết kiệm diện tích lắp đặt. Trong mô hình này, nước nóng được đưa lên bồn phân phối phía trên và chảy thẳng đứng xuống bề mặt màng giải nhiệt nhờ trọng lực, thông qua các máng nước hoặc đầu phun cố định giúp dàn đều nước.

Khi nước nóng chảy từ trên xuống, không khí bên ngoài sẽ được hút vào theo phương ngang hoặc phương thẳng đứng (tùy thiết kế tháp), đi xuyên qua các lớp màng giải nhiệt. Sự tiếp xúc trực tiếp giữa không khí và màng nước giúp quá trình bay hơi diễn ra nhanh, mang theo nhiệt lượng dư thừa thoát ra môi trường.

Sau khi được làm mát, nước sẽ tập trung tại bể chứa dưới đáy tháp và được bơm tuần hoàn trở lại hệ thống máy móc trong nhà xưởng. Đối với tháp giải nhiệt dạng vuông, cấu trúc module cho phép lắp ghép nhiều đơn vị lại với nhau để tăng công suất, đảm bảo tính đồng bộ và linh hoạt khi mở rộng hệ thống.

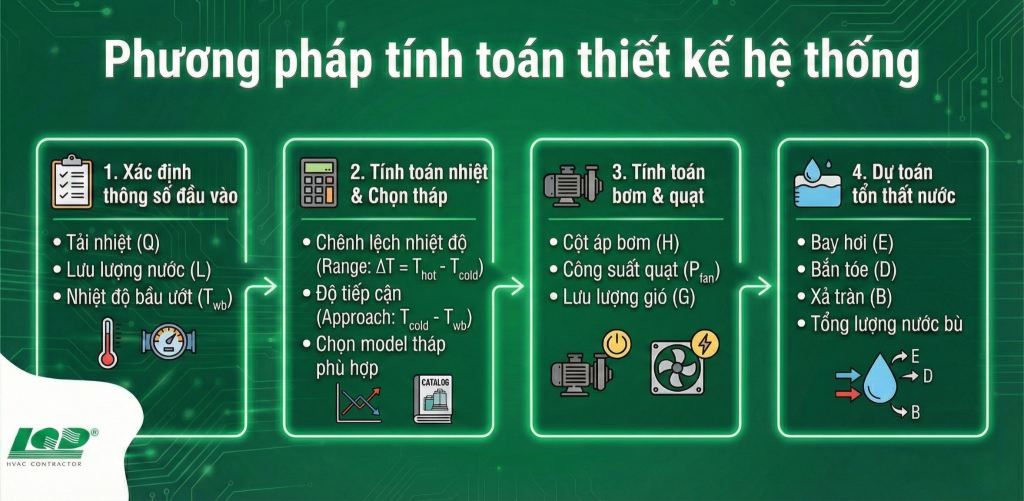

Phương pháp tính toán thiết kế hệ thống

Công thức tính công suất tỏa nhiệt của tháp

Để lựa chọn đúng mã tháp giải nhiệt, bước quan trọng nhất là xác định chính xác nhiệt tải của hệ thống cần làm mát. Kỹ sư cần thu thập đầy đủ các thông số đầu vào gồm:

• T₂: Nhiệt độ nước nóng trước khi vào tháp
• T₁: Nhiệt độ nước sau khi làm mát
• Lưu lượng nước tuần hoàn trong hệ thống

Công suất tỏa nhiệt $Q$Q được tính theo công thức nhiệt học cơ bản:

Q = C . M . (T2​-T1​)

Trong đó:

• Q: Công suất tỏa nhiệt (W hoặc J/s)
• C: Nhiệt dung riêng của nước (≈ 4200 J/kg·K)
• M: Khối lượng nước theo lưu lượng dòng chảy (kg/s)
• ΔT = T₂ − T₁: Độ chênh lệch nhiệt độ

Sau khi xác định được $Q$Q, cần hiệu chỉnh theo các yếu tố thực tế như nhiệt độ bầu ướt môi trường, điều kiện lắp đặt và hệ số an toàn vận hành để quy đổi sang công suất làm mát thực tế (RT – Refrigeration Ton). Việc tính toán đầy đủ và chính xác ngay từ đầu giúp lựa chọn tháp giải nhiệt đúng công suất, tránh tình trạng thiếu tải hoặc dư tải gây lãng phí chi phí đầu tư và vận hành. đó, tra cứu catalog kỹ thuật để chọn model tháp có công suất tương ứng, lưu ý chuyển đổi đơn vị chính xác giữa Kcal/hr, Kw và RT.

Tiêu chuẩn lựa chọn bơm nước tuần hoàn

Bơm nước là thiết bị tạo động lực để luân chuyển dòng nước giữa tháp và máy móc. Việc lựa chọn bơm cho tháp giải nhiệt dựa trên hai thông số kỹ thuật cốt lõi: lưu lượng (Flow rate) và áp suất/cột áp (Head pressure). Cần lưu ý rằng mối quan hệ giữa lưu lượng và áp suất trên cùng một đường đặc tuyến bơm là hàm nghịch biến: khi áp suất tăng thì lưu lượng giảm và ngược lại.

Lưu lượng của bơm được xác định dựa trên lưu lượng nước định mức qua tháp giải nhiệt để đảm bảo hiệu suất trao đổi nhiệt. Trong khi đó, áp suất của bơm được tính toán dựa trên tổng trở lực đường ống, bao gồm: độ chênh lệch độ cao giữa bơm và đỉnh tháp, chiều dài đường ống, số lượng co cút và trở lực qua các thiết bị (bình ngưng, van). Khi đã xác định đủ hai thông số này, kỹ sư sẽ tra biểu đồ đặc tuyến làm việc của bơm để chọn mã bơm có điểm làm việc (duty point) nằm trong vùng hiệu suất cao nhất.

Xác định thể tích bể trung gian

Bể trung gian có chức năng điều hòa lưu lượng và dự trữ nước cho hệ thống tuần hoàn, đặc biệt quan trọng trong việc ngăn ngừa hiện tượng xâm thực bơm (cavitation) khi khởi động hoặc khi tải thay đổi đột ngột. Để đảm bảo dòng chảy liên tục và ổn định, thể tích thực tế của bể trung gian (Vtg) luôn phải lớn hơn hoặc bằng thể tích tối thiểu cần thiết (Vmin).

Thể tích tối thiểu được xác định theo công thức:

Vmin​= 6.5 . Q + V_do​ (lít)

Trong đó:

• Vmin: Thể tích tối thiểu của bể (lít)
• Q: Công suất làm mát của hệ thống (kW)
• Vdo: Tổng thể tích nước trong toàn bộ hệ thống đường ống (lít)

Việc tính toán chính xác Vmin giúp hạn chế tình trạng thiếu nước, tránh bơm chạy khô gây hư hỏng phớt và cánh bơm. Đồng thời, bể trung gian đủ dung tích còn góp phần duy trì áp suất ổn định, nâng cao tuổi thọ thiết bị và đảm bảo hệ thống vận hành an toàn, liên tục.p duy trì nhiệt độ nước ổn định hơn trước khi đi vào cụm máy làm lạnh (Chiller) hoặc tháp giải nhiệt.

Câu hỏi thường gặp (FAQ)

Việc nắm vững cấu tạo, nguyên lý hoạt động và quy trình tính toán tháp giải nhiệt là nền tảng để xây dựng một hệ thống làm mát công nghiệp hiệu quả và tiết kiệm chi phí. Từ việc chọn vật liệu vỏ tháp, loại động cơ đến việc tính toán chính xác công suất và bơm, mọi yếu tố đều ảnh hưởng trực tiếp đến năng suất vận hành của nhà xưởng.

Tại Trung tâm điện lạnh Lâm Quang Đại, chúng tôi cung cấp các giải pháp tư vấn, thiết kế và lắp đặt tháp giải nhiệt đồng bộ, đảm bảo thông số kỹ thuật chính xác cho từng nhu cầu cụ thể. Nếu bạn cần hỗ trợ tính toán tải lạnh hoặc lựa chọn thiết bị tối ưu, hãy liên hệ ngay với chúng tôi để được tư vấn chuyên sâu về hệ thống tháp giải nhiệt.
