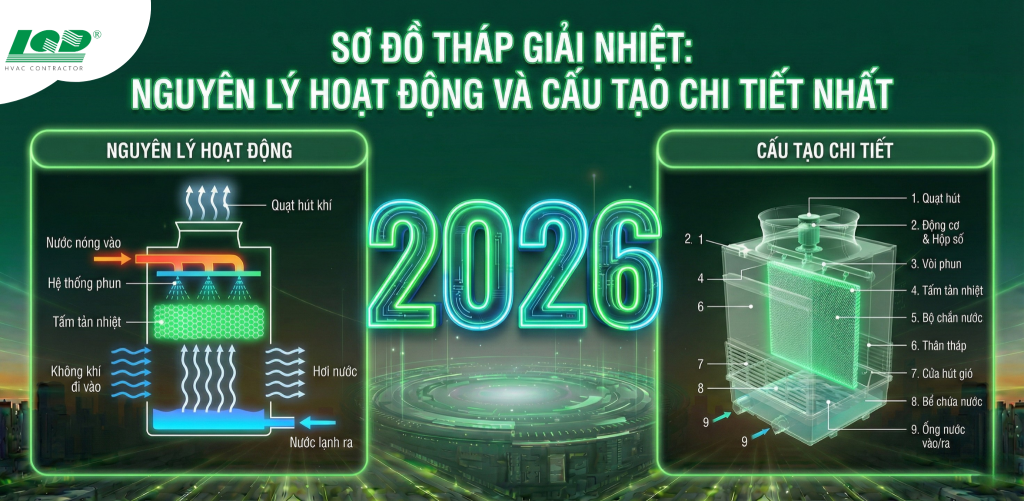

Sơ Đồ Tháp Giải Nhiệt: Nguyên Lý Hoạt Động Và Cấu Tạo

Việc nắm vững sơ đồ tháp giải nhiệt là yêu cầu tiên quyết để vận hành, bảo trì và tối ưu hóa hệ thống làm mát công nghiệp. Bài viết dưới đây từ Trung tâm điện lạnh Lâm Quang Đại sẽ phân tích chi tiết cấu tạo, cách thức vận hành của các dạng tháp phổ biến và quy trình luân chuyển nhiệt học bên trong thiết bị.

Tầm quan trọng và định nghĩa tháp giải nhiệt

Bản chất kỹ thuật của tháp giải nhiệt

Tháp giải nhiệt (Cooling Tower) là thiết bị trao đổi nhiệt chuyên dụng, hoạt động dựa trên nguyên lý trích xuất nhiệt lượng từ dòng nước nóng và thải ra khí quyển thông qua quá trình bay hơi cưỡng bức hoặc tự nhiên. Đây là khu vực hạ nhiệt trung tâm, nơi diễn ra các tác động vật lý nhằm làm mát nguồn nước đầu vào trước khi tuần hoàn trở lại hệ thống. Thiết bị này đóng vai trò mạch máu trong việc điều hòa nhiệt độ cho máy móc nhà xưởng, hệ thống HVAC và các dây chuyền sản xuất công nghiệp.

Việc hiểu rõ bản chất và sơ đồ vận hành giúp kỹ thuật viên kiểm soát chính xác quá trình khuếch tán nhiệt. Thay vì chỉ nhìn nhận như một thiết bị chứa nước, tháp giải nhiệt cần được xem xét là một hệ thống nhiệt động lực học phức tạp, nơi sự cân bằng giữa lưu lượng gió và nước quyết định hiệu suất làm lạnh cuối cùng.

Vai trò thiết yếu trong hệ thống công nghiệp

Chức năng cốt lõi của tháp giải nhiệt là sử dụng luồng không khí khô để hấp thụ và loại bỏ nhiệt dư tách ra từ nước trong quá trình trao đổi nhiệt. Phần nước sau khi được làm mát sẽ được bơm tuần hoàn trở lại hệ thống để tiếp tục giải nhiệt cho các thiết bị như máy ép nhựa, lò luyện kim hoặc cụm điều hòa công nghiệp trong nhà xưởng.

Quy trình làm mát tuần hoàn này không chỉ giúp duy trì nhiệt độ vận hành ổn định cho máy móc mà còn giảm áp lực tải nhiệt lên hệ thống điều hòa công nghiệp và các thiết bị sản xuất khác. Nhờ đó, doanh nghiệp có thể tối ưu chi phí điện năng, hạn chế hư hỏng do quá nhiệt và kéo dài tuổi thọ cho toàn bộ dây chuyền sản xuất.

Khi hệ thống vận hành theo đúng sơ đồ nguyên lý, máy móc sẽ hoạt động trơn tru, ngăn chặn triệt để tình trạng quá tải nhiệt gây dừng máy đột ngột. Việc duy trì nhiệt độ ổn định không chỉ loại bỏ rủi ro nguy hiểm do ma sát nhiệt mà còn kéo dài tuổi thọ linh kiện. Nhờ đó, doanh nghiệp giảm thiểu chi phí sửa chữa và đảm bảo năng suất vận hành liên tục ở mức cao nhất.

Ví dụ thực tế: Trong một nhà máy nhựa, nếu nhiệt độ khuôn ép không được giải nhiệt kịp thời (do tháp giải nhiệt hỏng hoặc vận hành sai nguyên lý), sản phẩm nhựa sẽ bị biến dạng, cong vênh, gây thiệt hại lớn về nguyên vật liệu.

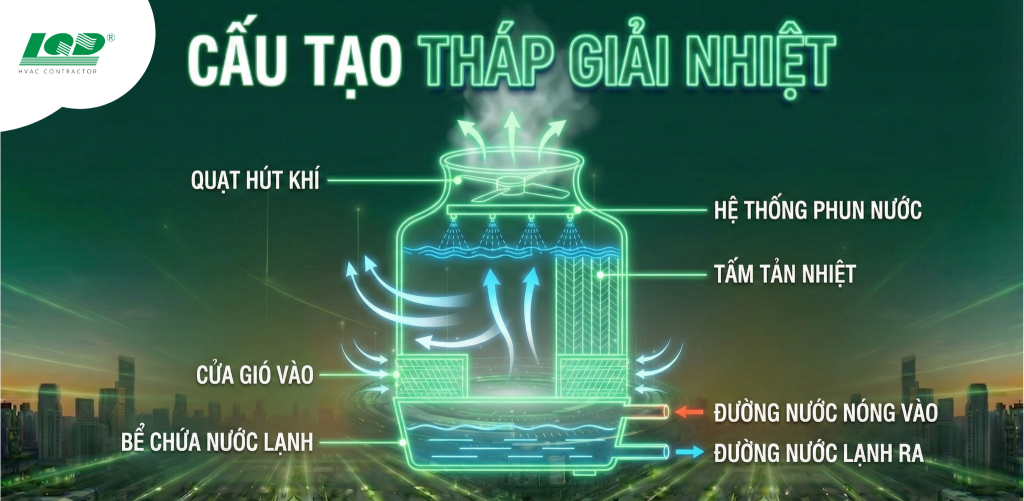

Cấu tạo chi tiết các bộ phận của tháp giải nhiệt

Để hệ thống vận hành hiệu quả, việc hiểu rõ cấu tạo chi tiết của từng bộ phận trong tháp giải nhiệt là rất quan trọng. Mỗi thành phần như quạt, tấm tản nhiệt, bồn chứa nước hay hệ thống phân phối nước đều đảm nhận một vai trò riêng trong quá trình trao đổi nhiệt. Khi nắm rõ cấu tạo này, người vận hành cũng sẽ dễ dàng hơn trong quá trình kiểm tra và vệ sinh tháp giải nhiệt định kỳ nhằm duy trì hiệu suất làm mát ổn định.

Kết cấu vỏ và khung xương chịu lực

Lớp vỏ tháp (Casing) thường xuyên tiếp xúc trực tiếp với tia UV và độ ẩm cao, do đó được chế tạo từ các vật liệu composite sợi thủy tinh (FRP) siêu bền. Cấu trúc này kết hợp với các thanh sắt hoặc thép mạ kẽm nhúng nóng bên ngoài tạo nên khả năng chống oxy hóa vượt trội. Sự liên kết này giúp ngăn chặn quá trình ăn mòn điện hóa, đảm bảo tháp hoạt động bền bỉ dưới điều kiện thời tiết khắc nghiệt.

Khung xương (Frame) đóng vai trò là bộ phận chịu lực chính, định hình khối tháp và giữ vững các linh kiện bên trong. Tùy thuộc vào đơn vị gia công và yêu cầu kỹ thuật, khung có thể được làm từ thép chuyên dụng hoặc sợi thủy tinh gia cường. Thiết kế khung tháp thường được tối ưu hóa khí động học để ngăn rêu bám và tạo thuận lợi cho việc vệ sinh định kỳ, đồng thời duy trì độ cứng vững trước rung động của động cơ.

Hệ thống phân phối và trao đổi nhiệt

Đệm tản nước (Filling), hay còn gọi là tấm tản nhiệt, là trái tim của quá trình trao đổi nhiệt, thường được chế tạo từ nhựa PVC hoặc PP chịu nhiệt. Bề mặt tấm đệm được thiết kế với các đường gân rãnh thông minh (dạng sóng hoặc tổ ong) nhằm chia cắt dòng nước, tăng tối đa diện tích tiếp xúc giữa nước và không khí. Nhờ thiết kế này, quá trình bay hơi diễn ra nhanh hơn, giúp tách nhiệt lượng ra khỏi nước hiệu quả.

Đầu phun chia nước (Sprinkler head) là bộ phận chịu trách nhiệm phân phối nước nóng đều lên bề mặt tấm tản nhiệt. Được làm từ nhựa ABS kỹ thuật hoặc hợp kim nhôm tùy theo công suất, đầu phun hoạt động nhờ áp lực nước để quay và rải nước thành dạng tia nhỏ hoặc màng mỏng. Việc phân bố nước đồng đều là yếu tố then chốt để đảm bảo không có vùng chết (dead zone) trên tấm tản nhiệt, tối ưu hóa hiệu suất làm lạnh.

Cơ cấu chuyển động và thông gió

Hệ thống quạt gió (Fan) thường được lắp đặt ở đỉnh tháp, có nhiệm vụ hút không khí nóng ẩm từ bên trong tháp đẩy ra môi trường ngoài (đối với tháp dòng cảm ứng). Cánh quạt được thiết kế khí động học để tạo ra lưu lượng gió lớn với độ ồn thấp nhất. Với các tháp công suất nhỏ, cánh quạt thường làm bằng nhựa polymer, trong khi các tháp công nghiệp lớn sử dụng cánh hợp kim nhôm để đảm bảo độ bền và hiệu suất.

Động cơ (Motor) là nguồn động lực dẫn động quạt, được thiết kế đặc biệt với khả năng chống thấm nước (IP55 trở lên) và vận hành trong môi trường độ ẩm cao. Mặc dù tháp có kích thước lớn, khối động cơ thường nhỏ gọn, hoạt động thông qua hệ thống hộp số hoặc dây đai truyền động để đạt tốc độ quay chính xác. Tính ổn định của motor quyết định sự liên tục của quá trình giải nhiệt, do đó bộ phận này luôn tuân thủ các tiêu chuẩn an toàn nghiêmặt.

Các thành phần hỗ trợ vận hành

Để đảm bảo tiêu chuẩn môi trường, tháp giải nhiệt hiện đại tích hợp bộ phận giảm âm nhằm triệt tiêu tiếng ồn do nước rơi và luồng khí di chuyển. Ngoài ra, bể chứa nước lạnh (Cold water basin) đặt tại đáy tháp có nhiệm vụ thu hồi nước sau khi làm mát để bơm tuần hoàn trở lại. Khu vực này cần được trang bị lưới lọc và vệ sinh thường xuyên để loại bỏ cặn bẩn, rong rêu hoặc nước bị vôi hóa, ngăn ngừa tắc nghẽn đường ống.

• Kiểm tra định kỳ:
  • Kiểm tra độ căng dây đai motor.
  • Vệ sinh đầu phun để tránh tắc nghẽn lỗ phun.
  • Xịt rửa tấm tản nhiệt để loại bỏ mảng bám canxi.
  • Kiểm tra rò rỉ tại bể chứa nước đáy.

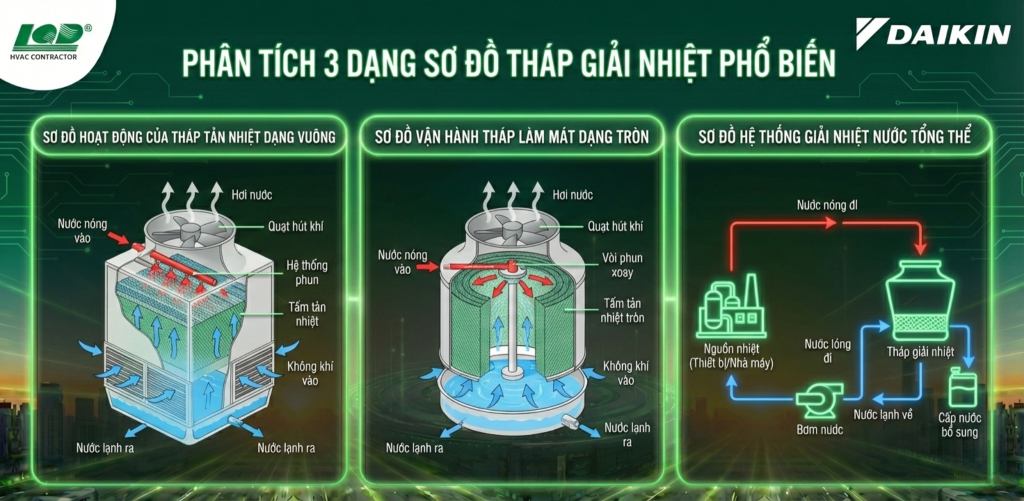

Phân tích 3 dạng sơ đồ tháp giải nhiệt phổ biến

Sơ đồ hoạt động của tháp tản nhiệt dạng vuông

Tháp tản nhiệt dạng vuông có thiết kế hình khối hộp chữ nhật hoặc lập phương, thường được ưu tiên trong các tòa nhà cao tầng hoặc cụm công nghiệp nhờ khả năng ghép nối module linh hoạt và tiết kiệm diện tích. Cấu trúc này cho phép tối ưu hóa không gian lắp đặt nhưng vẫn đảm bảo hiệu suất giải nhiệt cao nhờ hệ thống phân phối nước cố định.

Theo sơ đồ nguyên lý, nước nóng được bơm vào tháp thông qua hệ thống máng chia hoặc ống phun cố định ở phía trên. Dòng nước chảy trọng lực qua lớp đệm tản nhiệt (Filling) xuống dưới. Đồng thời, quạt hút đặt trên đỉnh tháp tạo ra luồng không khí di chuyển ngược chiều (counter-flow) hoặc vuông góc (cross-flow) với dòng nước. Khí nóng được hút ra ngoài đỉnh tháp, trong khi nước mát thu về đáy bồn để tái sử dụng.

Sơ đồ vận hành tháp làm mát dạng tròn

Tháp làm mát dạng tròn (tháp bottle) là thiết kế kinh điển, phổ biến tại các khu công nghiệp luyện kim, ép nhựa nhờ độ bền cơ học cao và chi phí đầu tư hợp lý. Hình dạng khí động học của vỏ tháp giúp giảm trở lực gió, cho phép luồng khí lưu thông đồng đều từ mọi hướng xung quanh đáy tháp lên trên.

Nguyên lý hoạt động của tháp tròn dựa trên cơ chế ngược dòng (Counter-flow). Nước nóng được dẫn qua ống trung tâm lên đầu phun xoay tự động, rải đều nước xuống tấm tản nhiệt. Không khí khô từ môi trường được hút vào qua lưới chắn ở đáy tháp, di chuyển ngược chiều lên trên, tiếp xúc trực tiếp với màng nước đang rơi xuống. Quá trình bay hơi lấy đi nhiệt lượng, hơi nóng thoát ra ở cổ tháp, còn nước nguội rơi xuống bồn chứa.

Sơ đồ hệ thống giải nhiệt nước tổng thể

Sơ đồ tháp giải nhiệt nước không chỉ giới hạn ở thiết bị tháp mà là một vòng tuần hoàn khép kín bao gồm tháp, máy bơm, đường ống và thiết bị sinh nhiệt. Mục tiêu của hệ thống là duy trì cân bằng nhiệt cho toàn bộ dây chuyền thông qua môi chất là nước. Khi đi qua máy móc, nước hấp thụ nhiệt năng dư thừa và nhiệt độ tăng lên đáng kể.

Trong chu trình này, nước nóng được áp lực bơm đẩy tới Cooling Tower. Tại đây, quá trình bay hơi cưỡng bức nhờ quạt gió và đệm tản nhiệt sẽ hạ nhiệt độ nước xuống mức yêu cầu (thường chênh lệch 5-7 độ C so với đầu vào). Nước mát sau đó được hút từ đế tháp, qua hệ thống lọc và bơm quay lại làm mát máy móc. Do sự thất thoát nước qua bay hơi và xả đáy, hệ thống luôn cần một van phao tự động cấp nước bổ sung để duy trì lưu lượng ổn định.

Câu hỏi thường gặp (FAQ)

Hiểu rõ sơ đồ tháp giải nhiệt và cấu tạo chi tiết từng bộ phận là chìa khóa để doanh nghiệp vận hành hệ thống làm mát an toàn, bền bỉ và tiết kiệm năng lượng. Một hệ thống được lắp đặt chuẩn nguyên lý không chỉ nâng cao tuổi thọ thiết bị mà còn tối ưu hóa chi phí sản xuất dài hạn.

Nếu bạn cần tư vấn chuyên sâu về thiết kế, lắp đặt hoặc bảo trì hệ thống làm mát công nghiệp, hãy liên hệ ngay với Trung tâm điện lạnh Lâm Quang Đại để nhận được giải pháp kỹ thuật tối ưu nhất.
