Cấu tạo & Sơ đồ nguyên lý hệ thống VRV chi tiết 2025
Sơ đồ nguyên lý hệ thống VRV là nền tảng kỹ thuật quan trọng giúp kỹ sư và chủ đầu tư hiểu rõ cách thức một tổ hợp điều hòa trung tâm vận hành chính xác. Nếu bạn đang quản lý các tòa nhà cao tầng hoặc công trình quy mô lớn, việc nắm vững sơ đồ này giúp tối ưu hóa hiệu suất làm lạnh và tiết kiệm năng lượng đáng kể. Bài viết dưới đây từ Trung tâm điện lạnh Lâm Quang Đại sẽ giải mã chi tiết cấu tạo và nguyên lý hoạt động của hệ thống này.

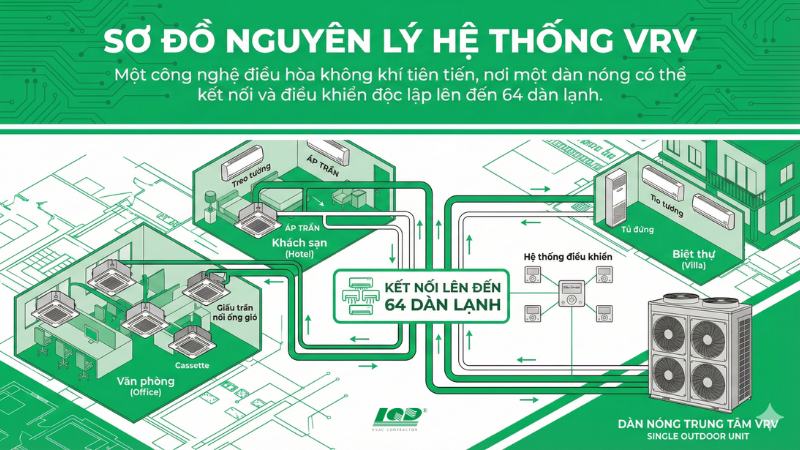

Tổng quan về sơ đồ nguyên lý hệ thống VRV trong thực tế
Sơ đồ nguyên lý hệ thống VRV minh họa công nghệ điều hòa trung tâm tiên tiến, nơi một dàn nóng có thể kết nối và điều khiển độc lập lên đến 64 dàn lạnh. Đây là giải pháp lý tưởng cho các công trình lớn, nơi vị trí đặt dàn nóng điều hòa trung tâm VRV bị hạn chế.
Hệ thống cho phép thay đổi lưu lượng môi chất lạnh để đáp ứng chính xác tải lạnh từng khu vực, đồng thời tối ưu hóa hệ số không đồng thời, vận hành hiệu quả ngay cả khi nhu cầu tại các phòng trái ngược nhau. Các phiên bản VRV III và VRV IV còn tích hợp hồi nhiệt, giúp giảm tiêu hao điện năng tối ưu.

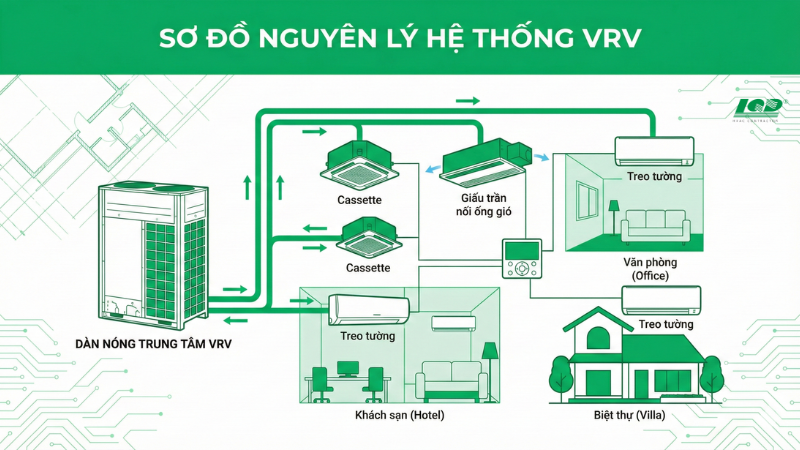

Cấu tạo chi tiết thể hiện trên sơ đồ nguyên lý hệ thống VRV
Để đọc hiểu , trước hết bạn cần nắm rõ các thành phần vật lý cấu thành nên nó. Hệ thống được chia thành 3 khối chính: Dàn nóng, Dàn lạnh và Hệ thống đường ống kết nối.
Cấu trúc dàn nóng
Trong sơ đồ nguyên lý hệ thống VRV, dàn nóng đóng vai trò là trung tâm xử lý nhiệt. Cấu tạo của nó rất phức tạp, bao gồm máy nén (thường là dạng xoắn ốc – Scroll), dàn trao đổi nhiệt, và hệ thống mạch điều khiển trung tâm.
Một dàn nóng tiêu chuẩn bao gồm 17 linh kiện kỹ thuật chính:
- Bo mạch điều khiển (PCB).
- Van tiết lưu điện tử.
- Máy nén biến tần (Inverter Compressor).
- Quạt giải nhiệt dàn nóng.
- Dàn ống trao đổi nhiệt (Condenser).
- Đèn LED hiển thị trạng thái/mã lỗi.
- Cầu đấu dây tín hiệu điều khiển.
- Bộ nguồn cấp điện động lực.
- Cầu đấu dây tiếp địa an toàn.
- Hệ thống sấy bo mạch (chống ẩm).
- Cảm biến nhiệt độ môi trường/dàn nóng.
- Cổng dịch vụ (Nạp gas/Hút chân không).
- Bình tách dầu (Oil Separator).
- Bình tách lỏng (Accumulator).
- Van điện từ (Solenoid Valve).
- Cảm biến áp suất cao/thấp (High/Low Pressure Sensor).
- Van đảo chiều (cho hệ thống 2 chiều).
Cấu trúc dàn lạnh và đường ống
Dàn lạnh trong sơ đồ nguyên lý hệ thống VRV hoạt động như các thực thể độc lập. Chúng đa dạng về kiểu dáng như cassette âm trần, giấu trần nối ống gió, hoặc treo tường để phù hợp với nội thất.
Hệ thống đường ống là “mạch máu” kết nối dàn nóng và dàn lạnh. Điểm khác biệt lớn nhất so với điều hòa thường là việc sử dụng bộ chia gas REFNET. Phụ kiện này đảm bảo môi chất lạnh được phân phối đều áp suất đến tận dàn lạnh xa nhất, tránh hiện tượng giảm hiệu suất làm lạnh cục bộ.

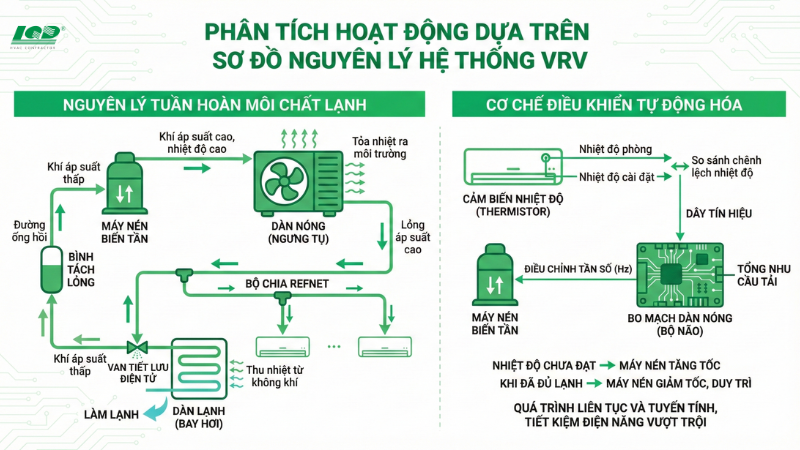

Phân tích hoạt động dựa trên sơ đồ nguyên lý hệ thống VRV
Hiểu rõ cơ chế vận hành qua sơ đồ nguyên lý hệ thống VRV giúp kỹ thuật viên dễ dàng chẩn đoán lỗi và bảo trì. Nguyên lý này dựa trên hai quá trình chính: Nhiệt động học và Điều khiển số.
Nguyên lý tuần hoàn môi chất lạnh
Quy trình nhiệt động học trong sơ đồ nguyên lý hệ thống VRV bắt đầu từ máy nén. Môi chất khí áp suất thấp được nén lên áp suất cao và nhiệt độ cao, sau đó đi qua dàn nóng để ngưng tụ thành lỏng.
Dòng môi chất lỏng này đi qua hệ thống ống đồng và các bộ chia REFNET để đến từng dàn lạnh. Tại đây, van tiết lưu điện tử sẽ phun tơi môi chất vào dàn bay hơi, làm giảm áp suất đột ngột và thu nhiệt từ không khí trong phòng (làm lạnh).
Sau khi bay hơi, môi chất trở lại dạng khí và quay về máy nén qua đường ống hồi. Trước khi vào máy nén, nó phải đi qua bình tách lỏng để đảm bảo không còn dạng lỏng nào lọt vào, giúp bảo vệ máy nén khỏi va đập thủy lực.
Cơ chế điều khiển tự động hóa
Hệ thống điều khiển là “bộ não” trong sơ đồ nguyên lý hệ thống VRV. Các cảm biến nhiệt độ (thermistor) tại dàn lạnh liên tục đo nhiệt độ phòng và so sánh với nhiệt độ cài đặt.
Dữ liệu chênh lệch nhiệt độ được gửi về bo mạch dàn nóng qua dây tín hiệu. Dựa trên tổng nhu cầu tải, dàn nóng sẽ điều chỉnh tần số (Hz) của máy nén biến tần.
Nếu nhiệt độ phòng chưa đạt, máy nén tăng tốc. Khi đã đủ lạnh, máy nén giảm tốc độ để duy trì nhiệt độ ổn định. Quá trình này diễn ra liên tục và tuyến tính, giúp tiết kiệm điện năng vượt trội so với các hệ thống đóng ngắt thông thường.

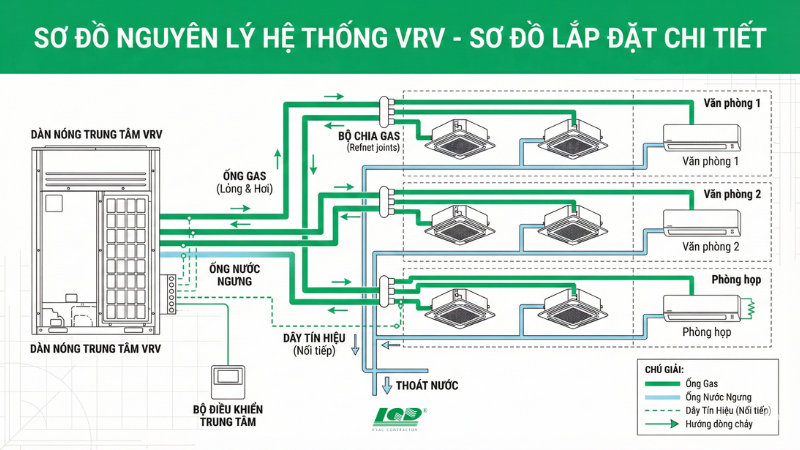

Sơ đồ lắp đặt và lưu ý từ Trung Tâm Điện Lạnh Lâm Quang Đại
Khi triển khai thi công theo sơ đồ nguyên lý hệ thống VRV, việc tuân thủ các tiêu chuẩn kỹ thuật là bắt buộc để tránh rò rỉ hoặc lỗi giao tiếp.
Sơ đồ lắp đặt phải thể hiện rõ tuyến đi của ống gas, ống nước ngưng và dây tín hiệu. Dây tín hiệu thường được đấu nối tiếp từ dàn nóng đến các dàn lạnh. Tuyệt đối không được đấu nhầm dây tín hiệu vào nguồn điện lực 220V, điều này sẽ gây cháy bo mạch ngay lập tức.
Ngoài ra, kỹ thuật viên cần chú ý đến độ dốc của ống nước ngưng và khoảng cách các giá đỡ ống đồng. Thử kín áp suất bằng khí Nitơ ở mức 550-600 PSI trong 24 giờ là bước không thể bỏ qua để nghiệm thu hệ thống đường ống trước khi nạp gas.
Câu hỏi thường gặp (FAQ)
Việc nắm vững sơ đồ nguyên lý hệ thống VRV không chỉ giúp đảm bảo chất lượng công trình mà còn tối ưu hóa chi phí vận hành lâu dài. Đây là giải pháp công nghệ cao, đòi hỏi sự chính xác tuyệt đối từ khâu thiết kế đến lắp đặt.
Nếu bạn cần tư vấn chuyên sâu hoặc hỗ trợ kỹ thuật về hệ thống này, Trung tâm điện lạnh Lâm Quang Đại luôn sẵn sàng đồng hành cùng bạn.
