Tổng quan về nguyên lý điều hòa âm trần nối ống gió: Cấu tạo & Ứng dụng

Việc tìm kiếm giải pháp làm mát cho không gian rộng lớn mà vẫn đảm bảo tính thẩm mỹ cao luôn là bài toán khó đối với các công trình như khách sạn, biệt thự hay trung tâm thương mại. Nguyên lý điều hòa âm trần nối ống gió vận hành dựa trên cơ chế dẫn khí lạnh qua hệ thống đường ống giấu kín, giải quyết triệt để vấn đề phân bổ nhiệt độ đồng đều mà không phá vỡ kiến trúc nội thất. Bài viết này sẽ phân tích chi tiết cấu tạo, quy trình hoạt động và ứng dụng thực tiễn của dòng thiết bị này.

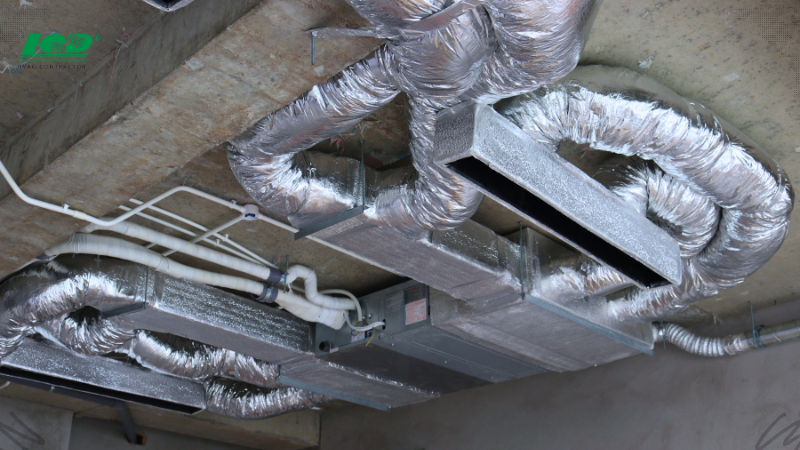

Khái niệm điều hòa âm trần nối ống gió

Điều hòa âm trần nối ống gió là hệ thống điều hòa không khí có thiết kế đặc thù với dàn lạnh và các đường ống dẫn khí được lắp đặt ẩn hoàn toàn bên trong trần giả (thạch cao). Cấu trúc hiển thị ra bên ngoài chỉ bao gồm phần mặt nạ hoặc các khe gió, thường được lắp ngang bằng với bề mặt trần hoặc chỉ lộ ra khoảng 1 – 2cm để đảm bảo tính thẩm mỹ tối đa.

Đặc điểm định danh của dòng máy này nằm ở khả năng kết nối trực tiếp dàn lạnh với hệ thống ống dẫn gió. Thay vì thổi khí lạnh trực tiếp từ một điểm như các loại điều hòa treo tường hay tủ đứng, thiết bị này sử dụng áp suất quạt để đẩy luồng khí lạnh di chuyển qua mạng lưới ống gió, từ đó phân phối hơi mát đến nhiều vị trí hoặc nhiều phòng khác nhau trong cùng một tòa nhà. Giải pháp này cho phép kiểm soát nhiệt độ diện rộng hiệu quả mà không cần lắp đặt quá nhiều dàn lạnh riêng lẻ.

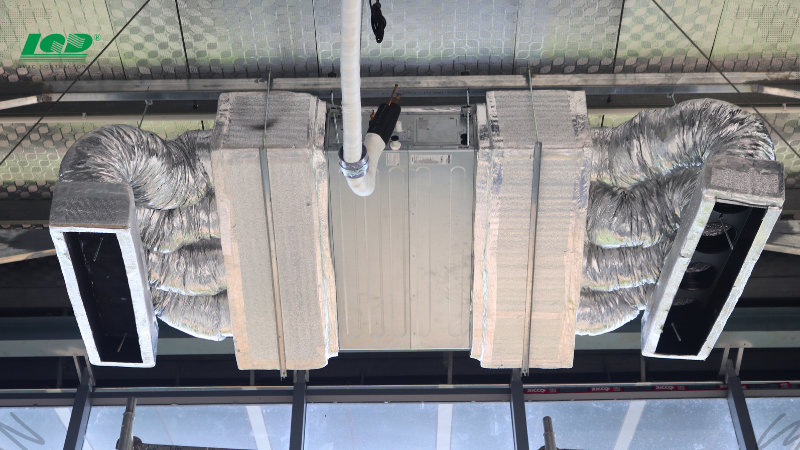

Cấu tạo chi tiết của hệ thống điều hòa âm trần nối ống gió

Hệ thống điều hòa âm trần nối ống gió được cấu thành từ hai khối chính là dàn nóng và dàn lạnh, kết hợp cùng hệ thống ống gió và phụ kiện phân phối khí. Mỗi bộ phận đảm nhiệm một chức năng kỹ thuật riêng, phối hợp nhịp nhàng để duy trì chu trình nhiệt động lực học ổn định. Trên thực tế, bản vẽ điều hòa âm trần nối ống gió chính là cơ sở thể hiện rõ cấu trúc này, giúp kỹ sư xác định vị trí lắp đặt, mối liên kết giữa các thành phần và đảm bảo hệ thống vận hành đúng thiết kế.

Cấu trúc dàn lạnh

Dàn lạnh được thiết kế để lắp giấu trần, bao gồm các thành phần chuyển đổi và phân phối khí:

• Cửa gió (Air Grille): Là các khe hở dạng hình chữ nhật hoặc hình vuông bố trí trên trần, nơi khí lạnh cuối cùng được thổi vào phòng.
• Ống gió mềm (Flexible Duct): Hệ thống đường ống linh hoạt nối từ box gió đến cửa gió, đóng vai trò mạch máu dẫn truyền khí lạnh.
• Box gió (Plenum Box): Bộ phận kết nối giữa dàn lạnh và ống gió, có chức năng quan trọng trong việc tiêu âm, giảm tiếng ồn động cơ và ổn định áp suất khí trước khi phân phối.
• Cục lạnh trung tâm: Chứa quạt gió ly tâm, dàn trao đổi nhiệt (ống đồng cánh nhôm), bo mạch điều khiển và khay hứng nước ngưng. Nhiệm vụ chính là hấp thụ nhiệt trong phòng và điều phối luồng khí qua các ống dẫn.

Cấu trúc dàn nóng

Dàn nóng thường đặt ngoài trời, chịu trách nhiệm thải nhiệt ra môi trường:

• Máy nén (Compressor): Trái tim của hệ thống, nén môi chất lạnh từ dạng khí sang dạng lỏng ở áp suất và nhiệt độ cao.
• Quạt giải nhiệt: Tăng cường lưu lượng gió qua dàn ngưng tụ để tản nhiệt hiệu quả cho môi chất.
• Động cơ DC và Bộ biến tần (Inverter): Kiểm soát tốc độ quay của máy nén, giúp điều chỉnh công suất làm lạnh linh hoạt và tiết kiệm điện năng.
• Van tiết lưu: Điều tiết lưu lượng gas lỏng phun vào dàn lạnh, tạo ra sự giảm áp đột ngột để làm lạnh gas.

Lưu ý kỹ thuật: Việc lắp đặt box gió và ống gió cần được tính toán kỹ về khí động học để tránh hiện tượng đọng sương hoặc tiếng ồn gió rít khi máy vận hành ở công suất cao.

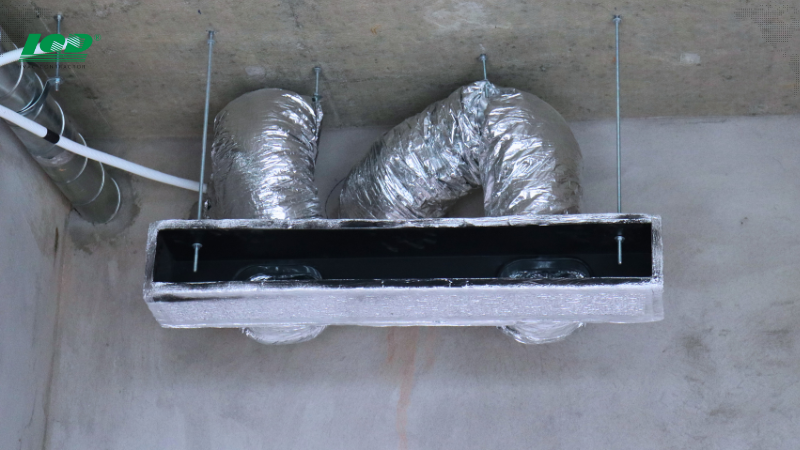

Nguyên lý hoạt động của điều hòa âm trần nối ống gió

Nguyên lý điều hòa âm trần nối ống gió tuân theo chu trình nén giãn khí gas khép kín kết hợp với cơ chế dẫn động khí cưỡng bức qua đường ống. Quá trình này diễn ra tuần hoàn để duy trì nhiệt độ cài đặt trong không gian sử dụng.

Quy trình vận hành diễn ra theo các bước logic sau:

1. Khởi động và nén: Khi hệ thống được kích hoạt, máy nén tại dàn nóng bắt đầu làm việc, nén khí gas lạnh thành dạng lỏng áp suất cao và đẩy qua hệ thống ống đồng kết nối đến dàn lạnh.
2. Bay hơi và làm lạnh: Tại dàn lạnh, môi chất đi qua van tiết lưu và hóa hơi nhanh chóng trong dàn ống đồng. Quá trình bay hơi này thu nhiệt mạnh mẽ, làm giảm nhiệt độ bề mặt dàn lạnh xuống khoảng 6 – 10°C.
3. Đối lưu không khí: Quạt gió ly tâm trong dàn lạnh hút không khí nóng từ phòng vào, thổi qua dàn lạnh để làm mát luồng khí này.
4. Phân phối qua ống gió: Luồng khí đã được làm mát không thổi trực tiếp ra ngoài mà được đẩy vào box gió, sau đó di chuyển qua hệ thống ống gió mềm dẫn đến các cửa gió (miệng gió) đã được bố trí sẵn trên trần nhà, tỏa đều ra không gian.

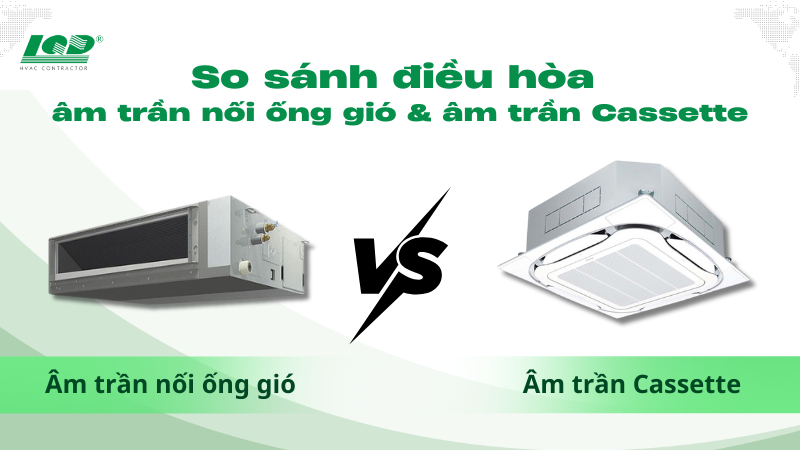

So sánh điều hòa âm trần nối ống gió và âm trần Cassette

Mặc dù cùng thuộc phân khúc điều hòa thương mại lắp đặt âm trần, nhưng dòng nối ống gió và dòng Cassette có những khác biệt rõ rệt về cấu tạo và phạm vi ứng dụng. Việc phân biệt rõ hai loại này giúp chủ đầu tư đưa ra lựa chọn chính xác cho công trình.

Dưới đây là bảng so sánh chi tiết các đặc tính kỹ thuật:

Tiêu chí	Điều hòa âm trần Cassette	Điều hòa âm trần nối ống gió
Vị trí lắp đặt	Dàn lạnh âm trần, lộ mặt nạ (panel) ra ngoài.	Dàn lạnh và ống gió giấu hoàn toàn trong trần, chỉ lộ cửa gió.
Dải công suất	9,000 – 50,000 BTU/h.	18,000 – 320,000 BTU/h (Công suất lớn hơn).
Cơ chế thổi gió	Thổi trực tiếp qua mặt nạ (thường là 4 hướng hoặc 360 độ).	Thổi gián tiếp qua hệ thống ống dẫn đến nhiều vị trí tùy chỉnh.
Phạm vi làm mát	Không gian vừa/nhỏ (< 80m²), không gian mở.	Không gian lớn, nhiều phòng hoặc yêu cầu phân bố khí phức tạp.
Yêu cầu trần	Lắp đặt đơn giản hơn, cần khoảng hở trần vừa phải.	Yêu cầu khoảng cách trần thật – trần giả tối thiểu 35cm, kỹ thuật thi công phức tạp.
Ưu/Nhược điểm	Dễ bảo trì, vệ sinh. Thẩm mỹ mặt nạ cố định.	Thẩm mỹ tuyệt đối (giấu kín), làm mát nhiều phòng. Chi phí lắp đặt cao.

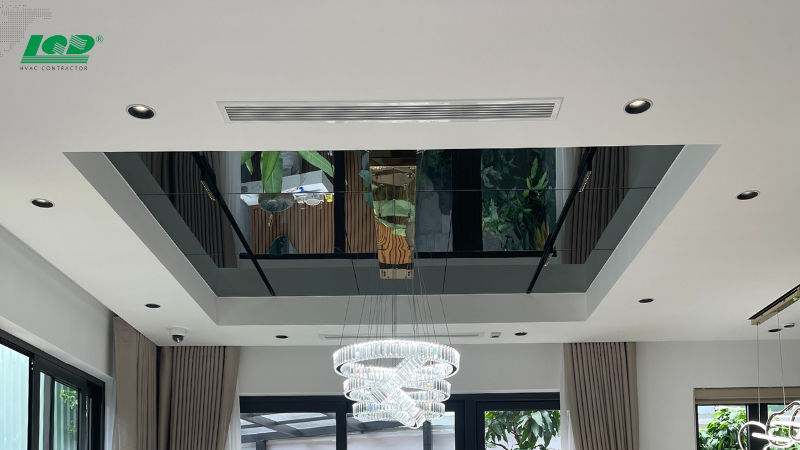

Ứng dụng thực tiễn trong các công trình hiện đại

Nhờ ưu điểm vượt trội về công suất lớn và khả năng tàng hình trong thiết kế nội thất, điều hòa âm trần nối ống gió được ứng dụng rộng rãi tại các công trình yêu cầu cao về thẩm mỹ và kiến trúc. Hệ thống này đặc biệt phù hợp cho các không gian có trần cao, diện tích rộng hoặc chia cắt thành nhiều khu vực nhỏ.

Các ứng dụng điển hình bao gồm:

• Biệt thự và Căn hộ cao cấp: Lắp đặt tại phòng khách, phòng ngủ master để giữ nguyên vẻ đẹp của trần thạch cao giật cấp và hệ thống đèn trang trí.
• Khách sạn và Resort: Sử dụng cho sảnh đón tiếp, hội trường hoặc các phòng lưu trú sang trọng, nơi yêu cầu độ ồn thấp và không gian tinh tế.
• Trung tâm thương mại và Siêu thị: Tận dụng công suất lớn để làm mát các không gian mở khổng lồ, phân phối khí lạnh đều khắp các gian hàng thông qua mạng lưới ống gió trải dài.
• Tòa nhà văn phòng: Phù hợp cho các sàn văn phòng lớn hoặc phòng họp, giúp tiết kiệm diện tích sàn và tường.

Kỹ thuật trước khi lắp đặt

Để đảm bảo hiệu suất tối ưu cho hệ thống điều hòa nối ống gió, người dùng nên xem xét các yếu tố sau cùng kỹ thuật viên:

• Cao độ trần: Kiểm tra khoảng cách giữa trần bê tông và trần giả có đủ ≥ 35cm hay không.
• Vị trí lỗ thăm: Bố trí cửa thăm trần (nắp thăm) đủ rộng để vệ sinh và bảo trì sau này.
• Cách nhiệt ống gió: Đảm bảo ống gió được bọc bảo ôn đúng tiêu chuẩn để tránh đọng sương gây hỏng trần thạch cao.
• Tính toán công suất: Tổng công suất điều hòa âm trần phải tương thích với tổng thể tích không gian cần làm lạnh.

Câu hỏi thường gặp (FAQ)

Hệ thống điều hòa âm trần nối ống gió là giải pháp toàn diện cân bằng giữa hiệu suất làm lạnh mạnh mẽ và tính thẩm mỹ kiến trúc đỉnh cao. Hiểu rõ nguyên lý điều hòa âm trần nối ống gió giúp chủ đầu tư tối ưu hóa quá trình vận hành và bảo trì thiết bị. Nếu bạn cần tư vấn giải pháp thi công chi tiết cho công trình của mình, hãy liên hệ với Trung tâm điện lạnh lâm quang đại để được hỗ trợ kỹ thuật chuyên sâu.
