Tìm Hiểu Kích Thước Điều Hòa Âm Trần Nối Ống Gió 2025
Trong thiết kế hệ thống cơ điện và nội thất, việc xác định chính xác kích thước điều hòa âm trần nối ống gió là yếu tố quan trọng để đảm bảo thẩm mỹ và hiệu quả vận hành. Thông số này ảnh hưởng trực tiếp đến chiều cao trần giả, cách bố trí ống gió và cửa thăm kỹ thuật. Trong bài viết dưới đây, Trung tâm điện lạnh Lâm Quang Đại sẽ cung cấp những thông tin cần thiết về kích thước và quy chuẩn lắp đặt, giúp quá trình thi công diễn ra thuận lợi và đúng kỹ thuật.
Bảng tra cứu kích thước điều hòa âm trần nối ống gió chi tiết
Để thuận tiện cho việc thiết kế bản vẽ kỹ thuật và thi công thực tế, dữ liệu về kích thước được phân loại theo công suất làm lạnh (BTU/h). Lưu ý rằng các con số dưới đây là mức trung bình tham khảo, thực tế có thể dao động nhẹ tùy thuộc vào công nghệ (Inverter hoặc Non-Inverter) và thiết kế riêng của từng hãng sản xuất.

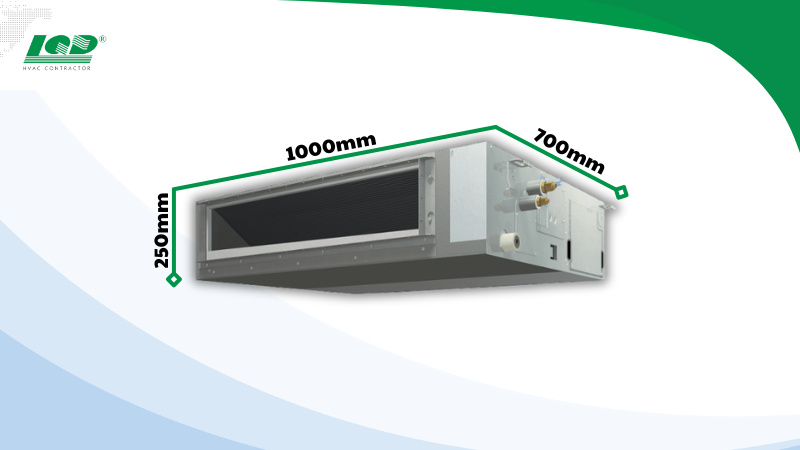

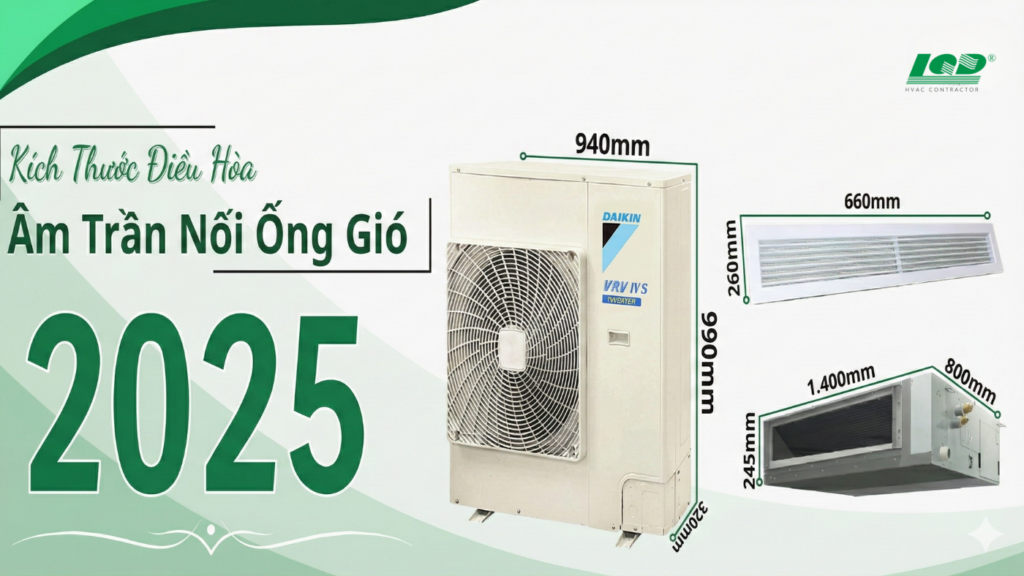

| Công suất (BTU) | Công suất (HP) | Kích thước Dàn lạnh (mm) (Dài x Rộng x Cao) | Kích thước Dàn nóng (mm) (Dài x Rộng x Cao) |
| 18.000 | 2.0 HP | ~1.000 x 700 x 250 | ~800 x 300 x 550 |
| 24.000 | 2.5 HP | ~1.100 x 700 x 250 | ~850 x 320 x 720 |
| 36.000 | 4.0 HP | ~1.400 x 800 x 300 | ~940 x 320 x 810 |
| 48.000 | 5.0 HP | ~1.500 x 900 x 300 | ~1.000 x 400 x 1.250 |
| 60.000 | 5.5 – 6.0 HP | ~1.600 x 900 x 400 | ~1.050 x 420 x 1.300 |
Phân tích yếu tố kỹ thuật tác động đến lắp đặt
Khi xem bảng dữ liệu, cần đặc biệt chú ý đến chiều cao dàn lạnh. Các máy công suất nhỏ 18.000 – 24.000 BTU thường cao khoảng 250mm, phù hợp với trần thấp. Ngược lại, máy từ 36.000 BTU trở lên có chiều cao 300 – 400mm, đòi hỏi khoảng không gian trần lớn hơn. Ngoài ra, cần chừa thêm 50 – 100mm cho bảo trì và độ dốc ống nước ngưng để hệ thống vận hành ổn định.
Lưu ý thực tế: Trước khi chốt cốt trần thạch cao, hãy kiểm tra kỹ kích thước bao (overall dimensions) của model máy dự định lắp. Đặc biệt tại các vị trí có dầm bê tông ngang, cần đảm bảo đường ống gió và ống thoát nước có thể vượt qua mà không vi phạm chiều cao thông thủy của trần.
Quy cách kích thước miệng gió và cửa gió
Bên cạnh kích thước của thiết bị chính như dàn nóng và dàn lạnh, kích thước cũng như số lượng miệng gió đóng vai trò quan trọng trong khả năng phân phối khí lạnh và tính thẩm mỹ không gian. Trong thi công điều hòa âm trần nối ống gió, hệ thống ống gió cho phép bố trí cửa gió linh hoạt theo mặt bằng nội thất, tuy nhiên vẫn cần tuân thủ các nguyên tắc khí động học để đảm bảo luồng gió phân bổ đều, vận hành êm và đạt hiệu quả làm mát tối ưu.
Tiêu chuẩn kích thước miệng gió phổ biến

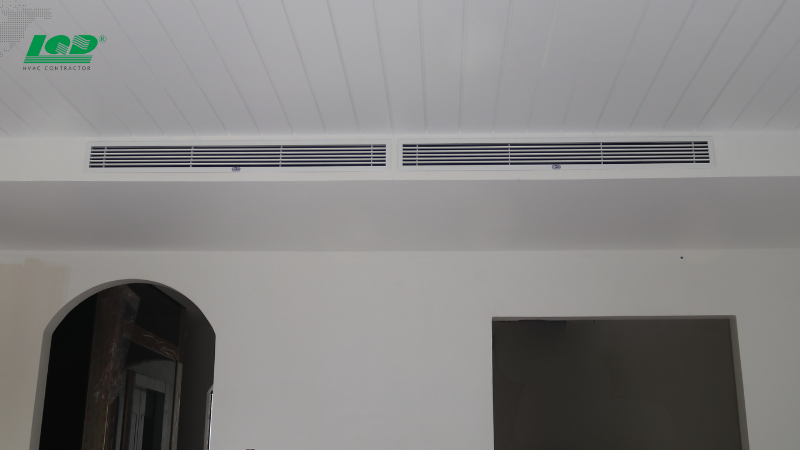

Miệng gió là bộ phận lộ ra trên trần, ảnh hưởng trực tiếp đến thẩm mỹ không gian. Các kích thước miệng gió phổ biến gồm 100×600mm, 250×250mm, 300×300mm, 350×350mm hoặc miệng gió dài (slot linear) theo thiết kế nội thất. Việc lựa chọn kích thước không chỉ dựa vào yếu tố thẩm mỹ mà còn phải phù hợp với tiết diện ống gió và lưu lượng gió của máy. Miệng gió quá nhỏ sẽ làm tăng vận tốc gió, gây ồn và đọng sương, trong khi miệng gió quá lớn lại khiến gió thổi yếu, làm giảm hiệu quả làm mát trong phòng.
Nguyên tắc bố trí số lượng cửa gió theo công suất
Số lượng cửa gió cần được tính toán dựa trên tổng công suất lạnh và đặc điểm hình học của căn phòng để đảm bảo trường khí đồng đều. Quy tắc phân bổ như sau:
- Đối với công suất từ 7.000 – 18.000 BTU: Khuyến nghị lắp đặt 1 – 2 cửa gió. Nên ưu tiên sử dụng cửa gió dài hoặc cửa gió nan bầu dục để giữ áp suất tĩnh, giúp luồng khí tập trung và làm lạnh nhanh cục bộ cho các phòng ngủ hoặc phòng làm việc nhỏ.
- Đối với công suất trên 18.000 BTU: Bắt buộc phải chia ra nhiều cửa gió (từ 3 cửa trở lên) hoặc sử dụng hệ thống miệng gió khe dài chạy dọc trần. Việc chia nhỏ luồng khí giúp giảm ồn và phân phối nhiệt độ đồng đều hơn trong các không gian rộng như phòng khách thông tầng hoặc văn phòng mở.
- Theo diện tích phòng: Phòng dưới 15m² nên dùng cửa gió kích thước nhỏ gọn. Phòng trên 30m² nên ưu tiên các loại cửa gió dài linear để tăng độ phủ, đồng thời hạn chế số lượng cửa gió nhỏ rải rác gây rối mắt trần nhà.
Tiêu chuẩn khoảng cách lắp đặt và tính toán công suất
Để hệ thống điều hòa âm trần nối ống gió vận hành bền bỉ, êm ái và tiết kiệm điện năng, người dùng cần tuân thủ nghiêm ngặt các tiêu chuẩn về khoảng cách vật lý và công thức tính toán tải lạnh.
Quy định về khoảng cách trần giả

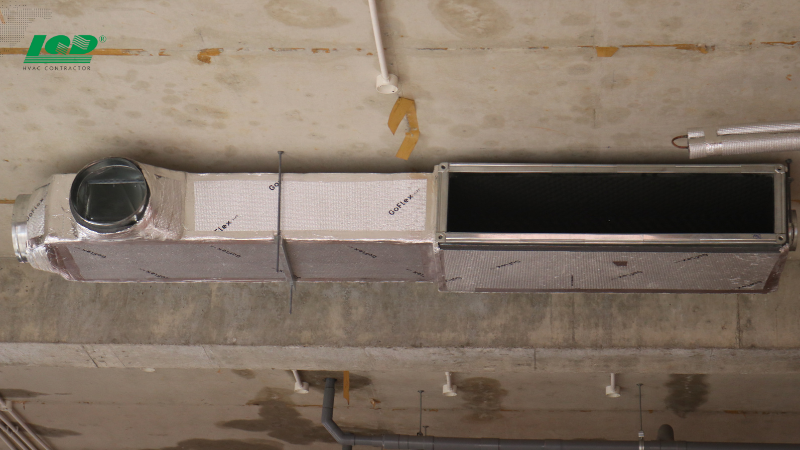

Khoảng cách giữa trần thạch cao (trần giả) và trần bê tông cốt thép (trần thật) là thông số sống còn trong thi công điều hòa giấu trần. Theo kinh nghiệm thi công thực tế tại Trung tâm điện lạnh Lâm Quang Đại, khoảng cách thủy tĩnh (clear height) tối thiểu cần đạt từ 30cm đến 35cm. Khoảng không gian này dùng để chứa thân máy dàn lạnh, hộp gió (plenum box), và các lớp bảo ôn cách nhiệt.
Đặc biệt, tại các vị trí cần đi đường ống thoát nước thải hoặc ống đồng vượt qua dầm bê tông (đà ngang), khoảng cách từ đáy dầm xuống trần giả phải đạt ít nhất 50cm để đảm bảo độ dốc thoát nước. Nếu không đảm bảo độ dốc này, nước ngưng sẽ bị ứ đọng, gây rò rỉ nước xuống trần thạch cao, làm ố vàng và hỏng nội thất sau một thời gian sử dụng. Ngoài ra, cần chừa lỗ thăm trần (access panel) kích thước tối thiểu 450x450mm ngay dưới vị trí hộp điện của dàn lạnh để phục vụ công tác vệ sinh lưới lọc và sửa chữa sau này.
Phương pháp tính công suất điều hòa chính xác
Việc lựa chọn đúng công suất điều hòa (tương ứng với đúng kích thước máy) đóng vai trò quan trọng trong hiệu quả vận hành và tuổi thọ thiết bị.
Nếu công suất quá nhỏ, máy sẽ phải chạy liên tục gây tốn điện, nhanh xuống cấp. Ngược lại, nếu dư công suất, sẽ dẫn đến lãng phí chi phí đầu tư ban đầu và vận hành không tối ưu.
Công thức tính công suất cơ bản theo diện tích sàn:
Công suấtt (BTU/h)=Diện tích phòng (m²)×600
Trong đó:
- S: Diện tích mặt sàn cần làm lạnh (m²)
- 600 BTU/m²: Hệ số nhiệt lạnh trung bình, áp dụng cho phòng ở dân dụng tiêu chuẩn (trần cao < 3m, mức cách nhiệt trung bình)
Ví dụ minh họa:
Với một phòng khách thông bếp có tổng diện tích 120 m², công suất điều hòa cần thiết được tính như sau: 120×600=72.000 BTU/h
Trong trường hợp này, không nên lắp một máy công suất quá lớn. Giải pháp tối ưu là:
- Chia thành 2 máy 36.000 BTU, hoặc
- Kết hợp các dải công suất khác nhau
Cách bố trí này giúp phân bổ luồng gió đều hơn, tăng hiệu quả làm lạnh và giảm tải cho từng thiết bị.
Lưu ý quan trọng khi hiệu chỉnh công suất:
- Phòng có nhiều cửa kính
- Không gian hướng Tây hoặc Tây Nam
- Trần cao trên 3m, nhiều thiết bị sinh nhiệt (bếp, máy móc, đông người)
Cần tăng thêm 10-30% công suất so với công thức cơ bản để đảm bảo khả năng làm lạnh ổn định và bền bỉ.u trực tiếp hoặc nhiều thiết bị sinh nhiệt, cần tăng hệ số tính toán lên 700-800 BTU/m2.
Kiểm tra trước khi lắp đặt (Dành cho chủ nhà)
Để đảm bảo quá trình thi công diễn ra thuận lợi, bạn hãy rà soát các mục sau cùng với đơn vị thiết kế:
- Kiểm tra cao độ trần: Đo khoảng cách thực tế từ trần bê tông xuống mép trên của cửa sổ/cửa ra vào. Đảm bảo còn đủ khoảng trống >35cm cho máy.
- Xác định vị trí lỗ thăm: Đã bố trí cửa thăm trần tại vị trí dàn lạnh chưa? (Vị trí này cần thẩm mỹ nhưng phải tiếp cận được máy).
- Đồng bộ kích thước miệng gió: Kích thước miệng gió đã khớp với thiết kế trần đèn và bản vẽ nội thất chưa?
- Phương án thoát nước: Đã có điểm đấu nối thoát nước ngưng gần vị trí lắp máy để đảm bảo độ dốc 1% không?
Câu hỏi thường gặp (FAQ)
Việc nắm vững kích thước điều hòa âm trần nối ống gió không chỉ giúp đảm bảo tính kỹ thuật chính xác cho hệ thống HVAC mà còn là chìa khóa để kiến tạo nên không gian sống thẩm mỹ, sang trọng. Sự đồng bộ giữa công suất máy, kích thước thiết bị và cao độ trần sẽ quyết định trực tiếp đến hiệu quả làm mát và độ bền của toàn hệ thống.
Nếu bạn đang cần tư vấn giải pháp thiết kế hoặc thi công hệ thống điều hòa trung tâm chuyên nghiệp, hãy liên hệ với Trung tâm điện lạnh Lâm Quang Đại để được hỗ trợ khảo sát thực tế và lên phương án tối ưu nhất cho công trình của mình.
