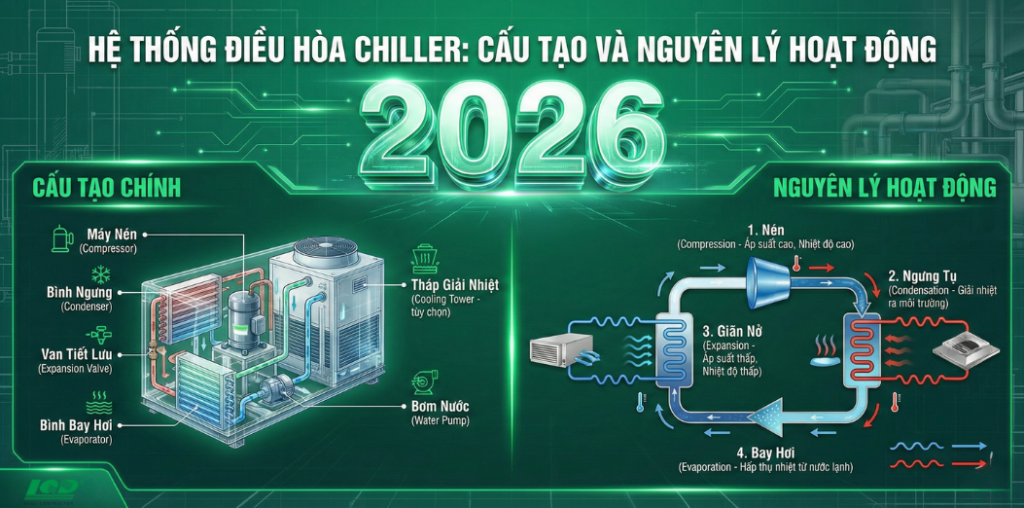

Hệ Thống Điều Hòa Chiller: Cấu Tạo Và Nguyên Lý Hoạt Động

Bạn đang tìm kiếm giải pháp làm mát tối ưu cho các công trình quy mô lớn như tòa nhà, nhà máy hay trung tâm thương mại?

Hệ thống điều hòa Chiller là loại máy phát sinh nguồn lạnh để làm lạnh các đồ vật, thực phẩm, là máy sản xuất nước lạnh dùng trong hệ thống điều hòa không khí trung tâm, sử dụng nước là chất tải lạnh. Nước được làm lạnh qua bình bốc hơi (thường vào 12°C và ra 7°C) để cấp cho các thiết bị trao đổi nhiệt như AHU hay FCU.

Tại bài viết này, Trung tâm điện lạnh Lâm Quang Đại sẽ phân tích chi tiết cấu tạo, nguyên lý vận hành và ứng dụng thực tế của hệ thống Chiller để bạn có cái nhìn tổng quan chính xác nhất.

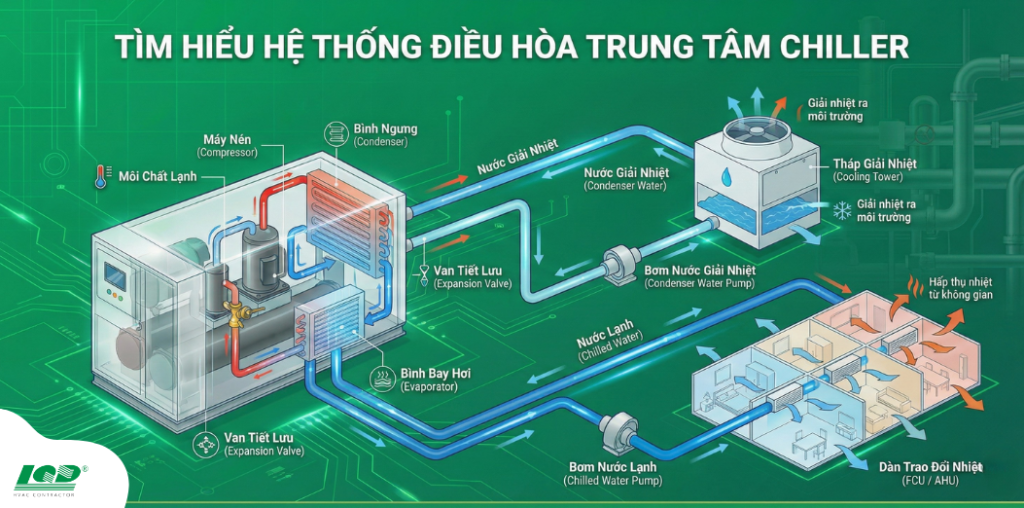

Tìm hiểu hệ thống điều hòa trung tâm Chiller

Hệ thống điều hòa trung tâm Chiller (còn được gọi là hệ thống máy lạnh Chiller) là một tổ hợp các thiết bị kỹ thuật chuyên dùng trong điều hòa công nghiệp, có chức năng xử lý nhiệt ẩm quy mô lớn cho các công trình và nhà máy. Khác với các hệ thống điều hòa cục bộ sử dụng môi chất lạnh để làm mát trực tiếp không khí, hệ thống Chiller sử dụng nước lạnh làm chất tải lạnh trung gian, giúp kiểm soát nhiệt độ ổn định và hiệu quả hơn trong môi trường công suất cao.

Cơ chế cốt lõi của hệ thống điều hòa công nghiệp Chiller nằm ở quá trình sản xuất nước lạnh thông qua bình bốc hơi. Theo tiêu chuẩn kỹ thuật phổ biến, nhiệt độ nước hồi về máy thường ở mức 12°C và sau khi được làm lạnh sẽ giảm xuống khoảng 7°C. Nguồn nước lạnh này được bơm tuần hoàn đến các thiết bị đầu cuối như AHU, FCU để làm mát không khí hoặc phục vụ các quy trình sản xuất công nghiệp yêu cầu kiểm soát nhiệt độ chính xác.

Nhờ khả năng vận hành ổn định, công suất lớn và kiểm soát nhiệt độ chính xác, hệ thống Chiller là giải pháp điều hòa công nghiệp tối ưu cho các không gian quy mô lớn như nhà máy, nhà xưởng, trung tâm thương mại, bệnh viện và các dây chuyền sản xuất đặc thù.

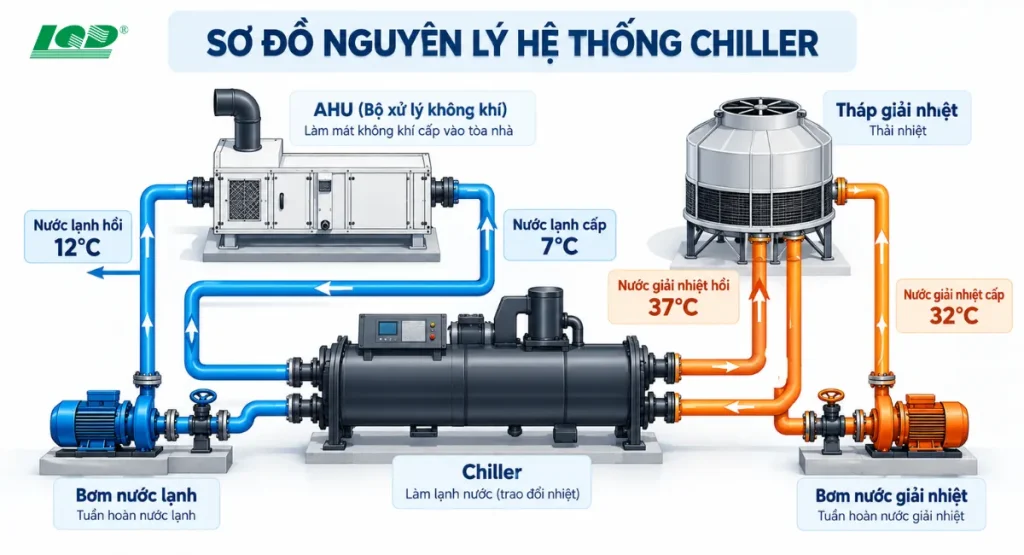

Nguyên lý hoạt động của hệ thống điều hòa Chiller

Quy trình vận hành của hệ thống Chiller dựa trên vòng tuần hoàn nhiệt khép kín giữa nước và không khí. Đầu tiên, nước được vận chuyển tuần hoàn trong đường ống và đi qua cụm Water Chiller. Tại đây, quá trình trao đổi nhiệt diễn ra, hạ nhiệt độ nước xuống mức tiêu chuẩn khoảng 7°C.

Sau khi đạt nhiệt độ yêu cầu, nước lạnh được bơm đến các dàn trao đổi nhiệt như FCU (Fan Coil Unit) hoặc AHU (Air Handling Unit). Tại đây, nước lạnh thực hiện trao đổi nhiệt với luồng không khí nóng bên trong phòng. Quá trình này làm giảm nhiệt độ không khí, tạo ra môi trường mát mẻ và ổn định cho không gian sử dụng, đồng thời đây cũng là một trong những hạng mục quan trọng trong quá trình bảo dưỡng điều hòa công nghiệp nhằm đảm bảo hệ thống hoạt động hiệu quả.

Sau khi hấp thụ nhiệt từ môi trường, nhiệt độ của nước sẽ tăng lên khoảng 12°C. Lượng nước ấm này được bơm tuần hoàn quay trở lại Chiller. Tại đây, chu trình làm lạnh lặp lại, nước tiếp tục được hạ nhiệt xuống 7°C để bắt đầu một vòng tuần hoàn mới, giúp hệ thống vận hành ổn định và dễ dàng kiểm soát trong quá trình bảo dưỡng điều hòa công nghiệp định kỳ.

Ví dụ thực tế: Trong một tòa nhà văn phòng 20 tầng, Chiller đặt dưới tầng hầm hoặc trên mái sẽ làm lạnh nước, sau đó máy bơm đẩy nước lạnh này chạy dọc theo trục kỹ thuật đến từng tầng. Tại mỗi tầng, các FCU nhận nước lạnh để thổi gió mát ra văn phòng.

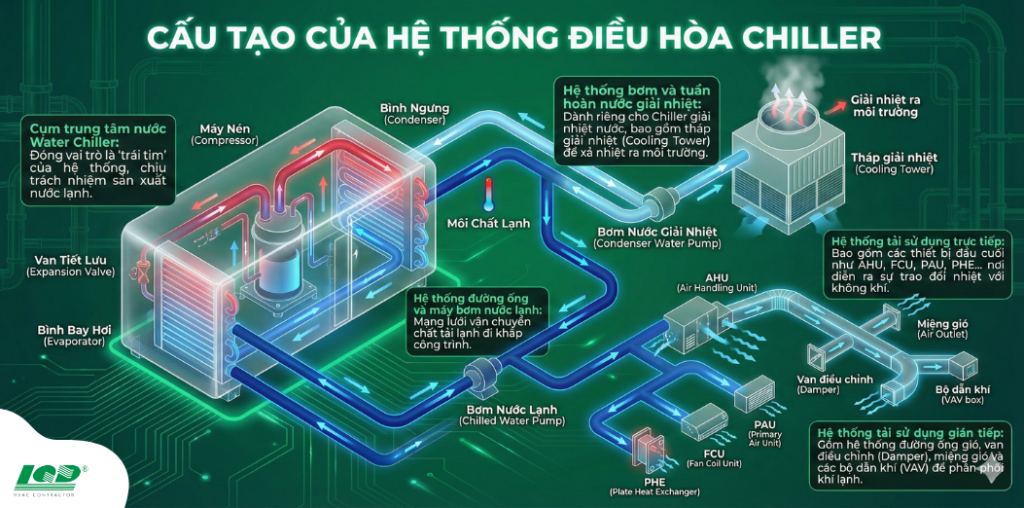

Cấu tạo của hệ thống điều hòa Chiller

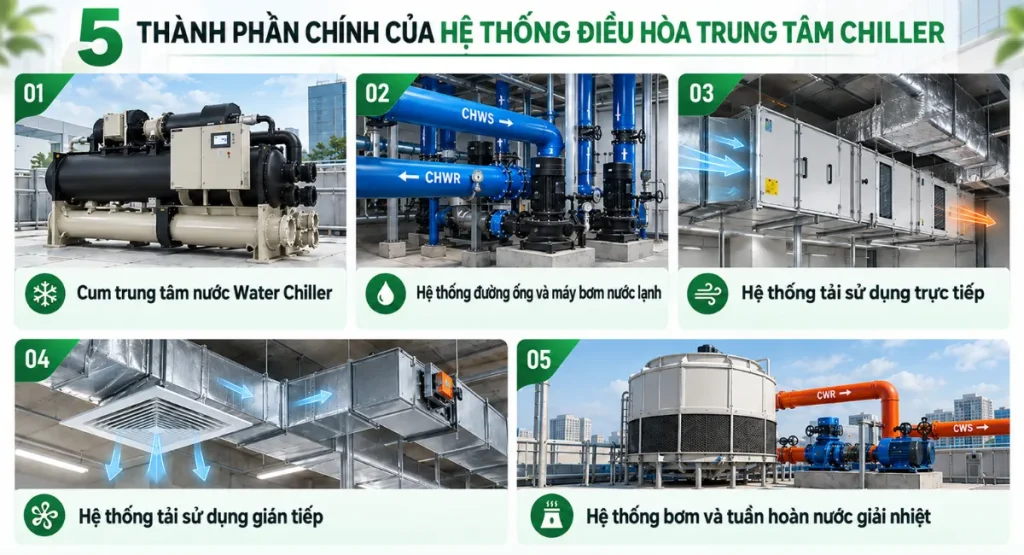

Một hệ thống Chiller hoàn chỉnh được cấu thành từ 5 phân hệ chính, hoạt động đồng bộ để đảm bảo hiệu suất làm lạnh:

1. Cụm trung tâm nước Water Chiller: Đóng vai trò là “trái tim” của hệ thống, chịu trách nhiệm sản xuất nước lạnh.
2. Hệ thống đường ống và máy bơm nước lạnh: Mạng lưới vận chuyển chất tải lạnh đi khắp công trình.
3. Hệ thống tải sử dụng trực tiếp: Bao gồm các thiết bị đầu cuối như AHU, FCU, PAU, PHE… nơi diễn ra sự trao đổi nhiệt với không khí.
4. Hệ thống tải sử dụng gián tiếp: Gồm hệ thống đường ống gió, van điều chỉnh (Damper), miệng gió và các bộ dẫn khí (VAV) để phân phối khí lạnh.
5. Hệ thống bơm và tuần hoàn nước giải nhiệt: Dành riêng cho Chiller giải nhiệt nước, bao gồm tháp giải nhiệt (Cooling Tower) để xả nhiệt ra môi trường.

Mô hình vận hành của hệ thống điều hòa Chiller

Để dễ hình dung về logic vận hành, hệ thống điều hòa trung tâm Chiller được chia thành 4 vòng tuần hoàn màu sắc đặc trưng:

• Vòng tuần hoàn màu đỏ (Vòng giải nhiệt): Nước nóng từ quá trình ngưng tụ được bơm đến tháp giải nhiệt (Cooling Tower). Tại đây, nhiệt lượng được thải ra môi trường trước khi nước quay lại làm mát máy.
• Vòng tuần hoàn màu xanh (Vòng gas lạnh): Diễn ra bên trong cụm Water Chiller, nơi môi chất lạnh (gas) thực hiện chu trình nén – ngưng tụ – tiết lưu – bay hơi để làm lạnh nước.
• Vòng tuần hoàn màu tím nhạt (Vòng nước lạnh): Nước lạnh sau khi được xử lý sẽ được bơm đến các thiết bị đầu cuối như FCU, AHU, PAU hoặc PHE để thực hiện nhiệm vụ làm mát.
• Vòng tuần hoàn màu vàng (Vòng không khí): Hệ thống ống gió và quạt thổi luồng khí đã được làm lạnh vào không gian phòng, điều hòa nhiệt độ cho người sử dụng.

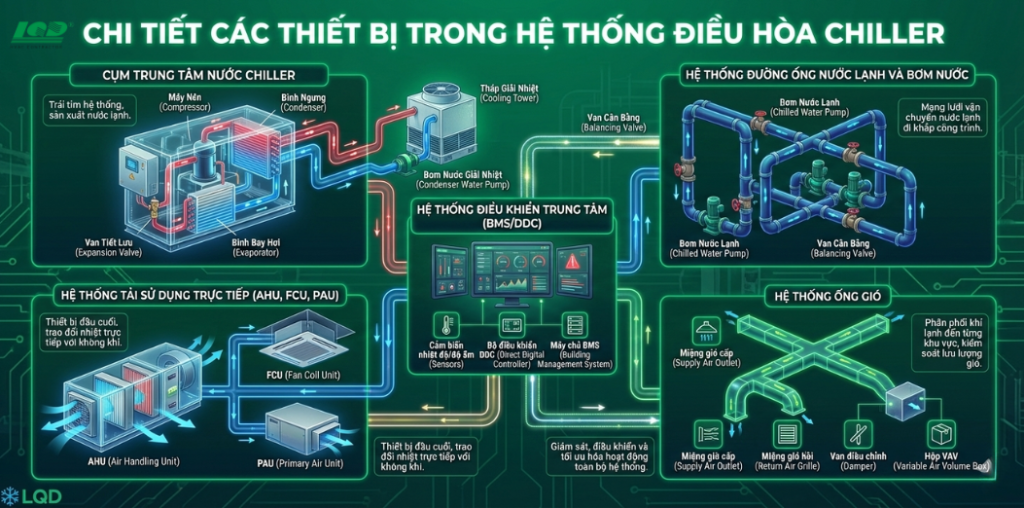

Chi tiết các thiết bị trong hệ thống điều hòa Chiller

Cụm trung tâm nước Chiller

Đây là thiết bị quan trọng nhất, thường được sản xuất nguyên cụm từ các nước có nền công nghiệp tiên tiến. Việc lựa chọn Chiller dựa trên các thông số kỹ thuật như năng suất lạnh, loại máy nén (trục vít, ly tâm, xoắn ốc), loại gas sử dụng và hiệu suất năng lượng (COP/EER).

Các thương hiệu Chiller giải nhiệt nước (Water Cooled Chiller) hàng đầu hiện nay bao gồm Trane, Carrier, York, McQuay, Hitachi, Climaveneta và Dunham-Bush. Tùy vào yêu cầu cụ thể, hệ thống có thể tích hợp thêm các tính năng như chạy biến tần (VSD) để tiết kiệm điện hoặc gắn bơm nhiệt (Heat Pump).

Hệ thống đường ống nước lạnh và bơm nước

Hệ thống bơm nước

Bơm có nhiệm vụ luân chuyển nước lạnh từ Chiller đến tải sử dụng. Để đạt hiệu suất tối ưu, mỗi Chiller thường đi kèm một bơm riêng biệt. Đối với các tòa nhà cao tầng, cần chọn loại bơm có độ ồn thấp. Lưu ý quan trọng là lưu lượng nước qua Chiller phải luôn ổn định; không nên tự ý thay đổi lưu lượng bơm bằng biến tần nếu hệ thống không được thiết kế đồng bộ ngay từ đầu.

Đường ống nước lạnh

Thường được chế tạo từ thép đen và bọc cách nhiệt kỹ lưỡng để tránh thất thoát nhiệt và ngưng tụ nước. Gần đây, ống nhựa PPR đang dần được sử dụng thay thế nhờ ưu điểm nhẹ và chống ăn mòn. Kích thước đường ống phải được tính toán dựa trên lưu lượng nước chuyên chở để cân bằng giữa áp suất làm việc và chi phí đầu tư.

Hệ thống tải sử dụng trực tiếp (AHU, FCU, PAU)

Mặc dù có cùng bản chất là thiết bị trao đổi nhiệt, nhưng mục đích sử dụng của từng loại có sự khác biệt rõ rệt:

• AHU (Air Handling Unit): Bộ xử lý không khí trung tâm, công suất lớn, có nhiều lớp lọc bụi và dàn coil. AHU thường phục vụ cho các không gian rộng, kết nối với nhiều ống gió phụ.
• FCU (Fan Coil Unit): Thiết bị xử lý không khí cục bộ, công suất nhỏ, dùng cho các phòng riêng biệt hoặc khu vực mà ống gió AHU không tới được.
• PAU (Primary Air Unit): Thiết bị xử lý không khí tươi sơ cấp. PAU có nhiệm vụ cấp gió khô (độ chứa hơi thấp) và nhiệt độ thấp cho không gian hoặc cấp cho các FCU/AHU khác. PAU giúp kiểm soát độ ẩm hiệu quả hơn so với AHU thông thường.

Hệ thống ống gió

Hệ thống này có chức năng hòa trộn gió tươi và gió hồi, sau đó đưa vào AHU/FCU để xử lý nhiệt ẩm trước khi cấp vào phòng. Việc thiết kế ống gió cần tính toán kỹ lưỡng về lưu lượng và độ ồn.

Phương pháp tính toán phổ biến nhất là phương pháp ma sát đồng đều. Bên cạnh ống gió cấp, hệ thống còn bao gồm các loại ống khác như ống gió hồi, ống gió thải và ống gió tăng áp cầu thang (phục vụ phòng cháy chữa cháy).

Hệ thống điều khiển trung tâm (BMS/DDC)

Mọi thiết bị trong hệ thống Chiller (từ máy nén, bơm, tháp giải nhiệt đến van, cảm biến) đều được điều khiển và giám sát bởi bộ điều khiển kỹ thuật số DDC (Direct Digital Control).

Các bộ DDC này kết nối với máy tính chủ qua các chuẩn giao tiếp như RS232, RS485. Nhờ đó, người vận hành có thể giám sát trạng thái hoạt động theo thời gian thực, nhận cảnh báo sự cố và can thiệp điều chỉnh thông số từ xa thông qua phần mềm quản lý tòa nhà BMS (Building Management System).

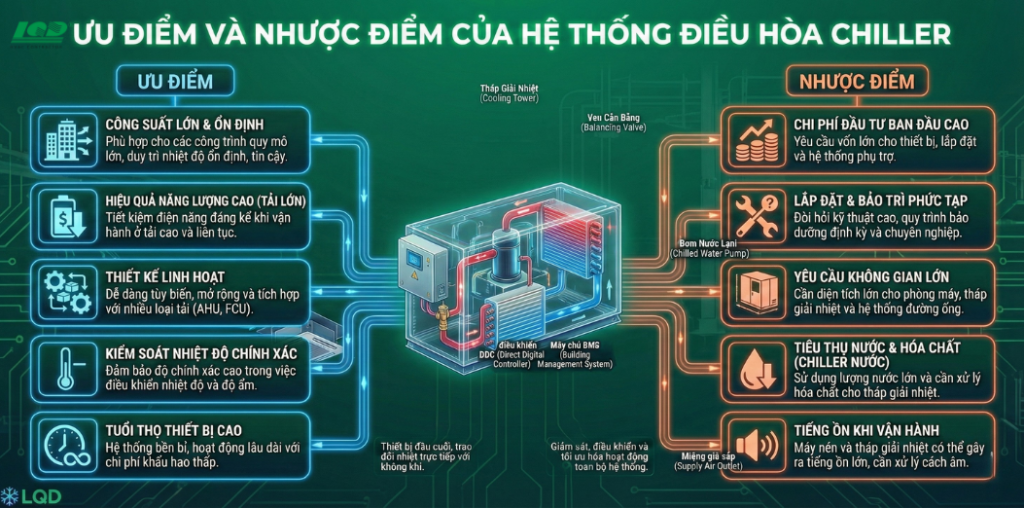

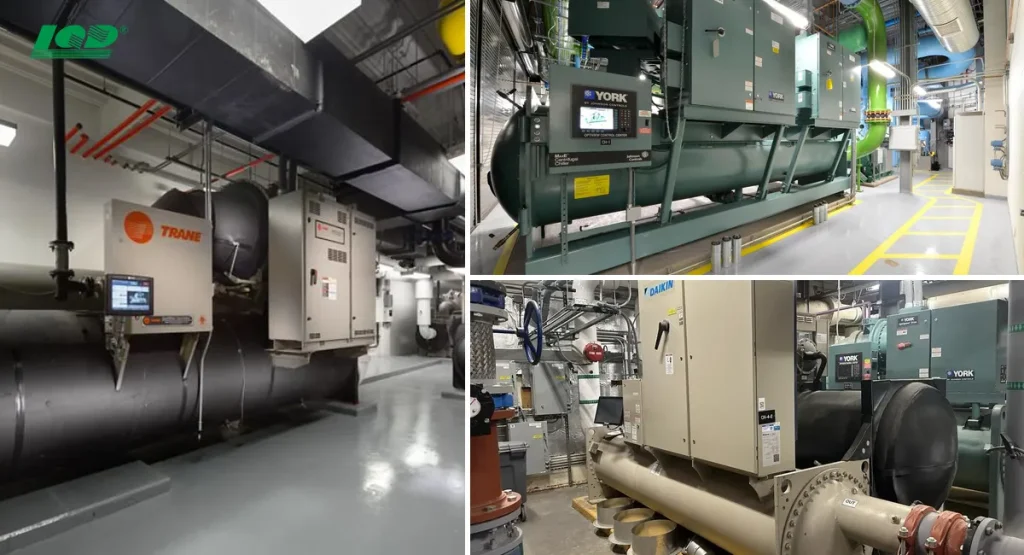

Ưu điểm và nhược điểm của hệ thống điều hòa Chiller

Để giúp khách hàng tại Trung tâm điện lạnh Lâm Quang Đại dễ dàng ra quyết định, dưới đây là bảng so sánh ưu nhược điểm của hệ thống:

Đặc điểm	Chi tiết
Ưu điểm	– Công suất cực lớn: Có thể lên đến 1000 ton lạnh, đáp ứng mọi quy mô công trình. – Ổn định: Hoạt động bền bỉ, tuổi thọ cao. – An toàn: Sử dụng nước làm chất tải lạnh, giảm thiểu rủi ro rò rỉ gas độc hại trong phòng. – Tiết kiệm không gian: Đường ống nước nhỏ gọn hơn so với đường ống gió của các hệ thống khác. – Linh hoạt: Dễ dàng điều chỉnh công suất theo tải thực tế.
Nhược điểm	– Lắp đặt phức tạp: Đòi hỏi kỹ thuật viên có tay nghề cao và thiết kế bài bản. – Không gian phòng máy: Cần diện tích lớn để đặt Chiller và tháp giải nhiệt. – Vận hành chuyên sâu: Cần có người chuyên trách theo dõi và bảo trì định kỳ. – Tiêu thụ điện: Có thể tiêu tốn điện năng cao nếu vận hành ở mức tải thấp (non tải) không đúng cách.

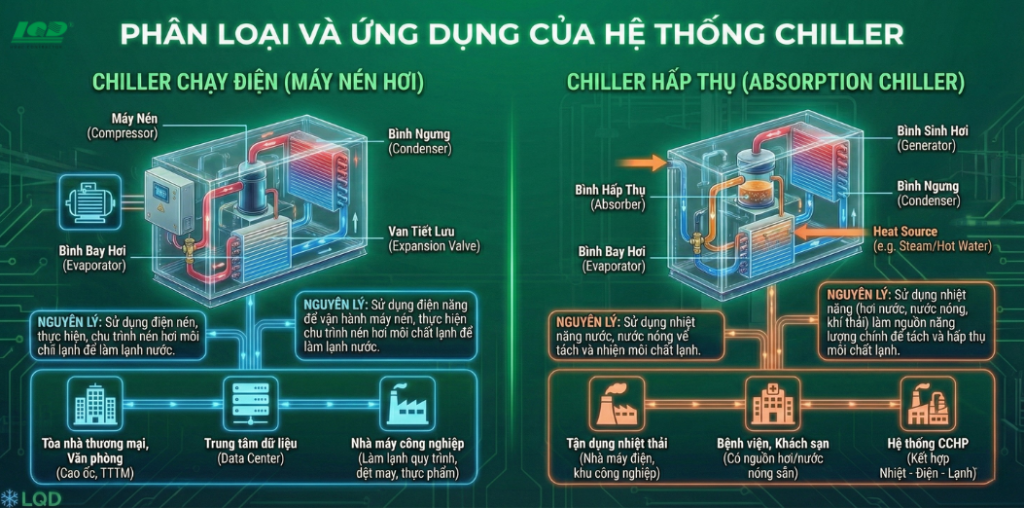

Phân loại và ứng dụng của hệ thống Chiller

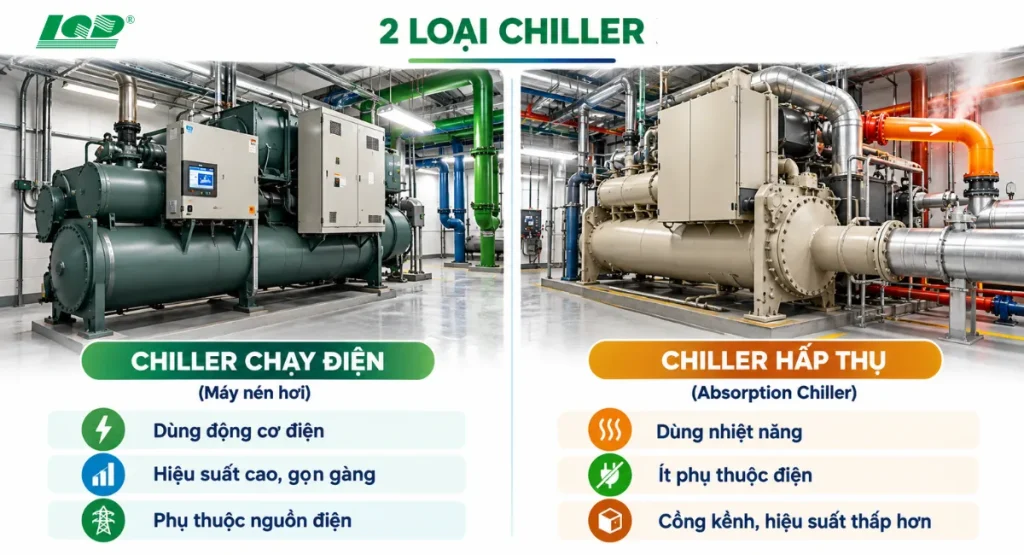

Phân loại hệ thống

Hệ thống điều hòa trung tâm Chiller thường được chia thành 2 nhóm chính dựa trên nguyên lý vận hành:

1. Chiller chạy điện (Máy nén hơi): Sử dụng động cơ điện để chạy máy nén (trục vít, ly tâm, xoắn ốc). Loại này có hiệu suất cao, thiết kế gọn gàng, tính cơ động tốt nhưng phụ thuộc hoàn toàn vào nguồn điện.
2. Chiller hấp thụ (Absorption Chiller): Sử dụng nhiệt năng (hơi nước, nước nóng, khí thải) để vận hành chu trình làm lạnh thông qua các môi chất thẩm thấu hóa học. Loại này ít phụ thuộc điện năng, tận dụng được nguồn nhiệt thải nhưng thiết kế cồng kềnh và hiệu suất thấp hơn.

Ứng dụng phổ biến

Nhờ dải công suất rộng và khả năng kiểm soát nhiệt độ chính xác, hệ thống Chiller được ứng dụng đa dạng tại:

• Các tòa nhà văn phòng, trung tâm thương mại, khách sạn cao cấp.
• Nhà máy chế biến thực phẩm, đồ uống (cần nhiệt độ thấp và ổn định).
• Công nghiệp nhựa, hóa chất (giải nhiệt khuôn mẫu, phản ứng hóa học).
• Bệnh viện và các phòng sạch y tế.

Lưu ý quan trọng khi lắp đặt và vận hành

Khi triển khai hệ thống Chiller, Trung tâm điện lạnh Lâm Quang Đại khuyến nghị chủ đầu tư lưu ý các vấn đề sau để đảm bảo hiệu quả lâu dài:

• Vị trí lắp đặt: Cần khảo sát kỹ lưỡng vị trí đặt Chiller và tháp giải nhiệt. Khu vực này phải đảm bảo thông thoáng, chịu lực tốt và cách ly tiếng ồn với khu vực làm việc.
• Bảo trì bảo dưỡng: Đây là yếu tố sống còn. Chiller cần được vệ sinh dàn trao đổi nhiệt, kiểm tra dầu, gas và phân tích chất lượng nước định kỳ để duy trì hiệu suất.
• Tính toán đường ống: Lựa chọn kích thước đường ống và công suất bơm phải chính xác. Đường ống quá nhỏ gây sụt áp lớn, đường ống quá lớn gây lãng phí đầu tư.
• An toàn hệ thống: Tuân thủ nghiêm ngặt các quy chuẩn về an toàn điện, an toàn áp lực nước và phòng chống cháy nổ trong quá trình thi công.

Câu hỏi thường gặp (FAQ)

Hệ thống điều hòa Chiller là giải pháp làm lạnh toàn diện, mang lại hiệu suất cao và sự ổn định cho các công trình quy mô lớn. Việc hiểu rõ cấu tạo và nguyên lý hoạt động giúp chủ đầu tư tối ưu hóa chi phí vận hành và đảm bảo tuổi thọ thiết bị.

Nếu bạn cần tư vấn chuyên sâu về thiết kế, lắp đặt hoặc bảo dưỡng hệ thống điều hòa Chiller, hãy liên hệ ngay với Trung tâm điện lạnh Lâm Quang Đại. Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn kiến tạo không gian mát mẻ và tiết kiệm năng lượng nhất.
