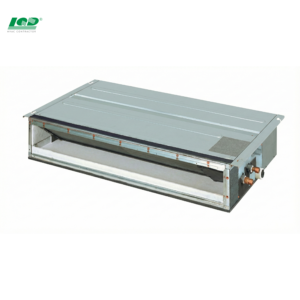

  Dàn lạnh giấu trần điều hòa trung tâm VRV FXDQ40PDVE

  Bạn đang tìm kiếm một phương án điều hòa không khí vừa đảm bảo hiệu suất vận hành mạnh mẽ, vừa giữ trọn vẹn vẻ đẹp kiến trúc cho không gian sống hiện đại? Dàn lạnh giấu trần điều hòa trung tâm VRV FXDQ40PDVE chính là câu trả lời hoàn hảo với thiết kế nối…

  Đọc tiếp
•
  Dàn lạnh giấu trần điều hòa trung tâm VRV FXDQ50PDVE



  Đọc tiếp
•
  Dàn lạnh giấu trần điều hòa VRV FXDQ32PDVE



  Đọc tiếp

Bạn đang tìm kiếm một giải pháp làm mát công suất lớn nhưng vẫn đảm bảo tính thẩm mỹ cho không gian nội thất? Điều hòa âm trần nối ống gió là lựa chọn phổ biến cho biệt thự, văn phòng và khách sạn nhờ khả năng giấu kín dàn lạnh, phân phối gió đồng đều và vận hành ổn định. Bài viết này sẽ phân tích cấu tạo, nguyên lý hoạt động, báo giá và quy trình thi công chuẩn kỹ thuật, giúp bạn lựa chọn giải pháp phù hợp cho công trình.

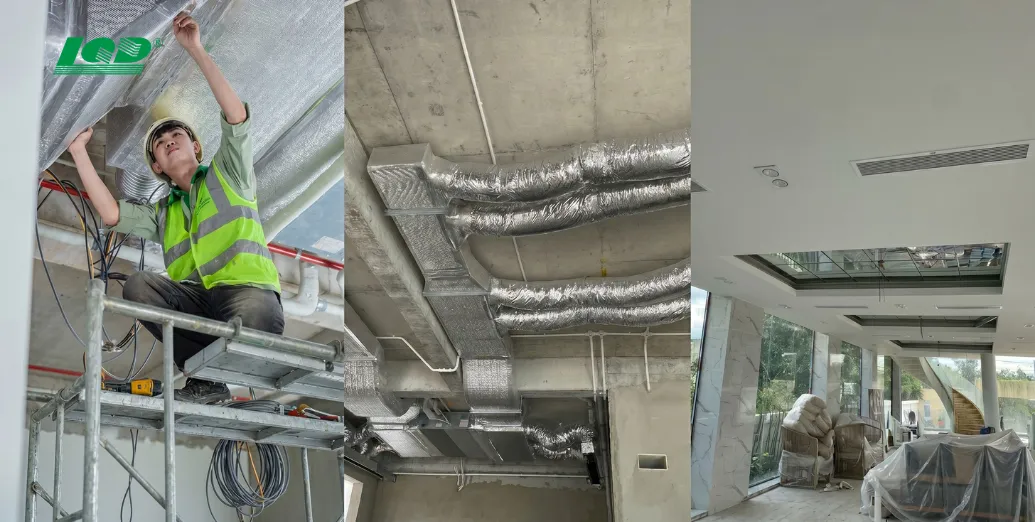

Khái niệm và đặc điểm kỹ thuật

Điều hòa âm trần nối ống gió (hay còn gọi là điều hòa giấu trần) là dòng máy lạnh được thiết kế để lắp đặt chìm hoàn toàn trong trần giả (thạch cao). Khí lạnh được sản xuất từ dàn lạnh sẽ không thổi trực tiếp ra ngoài mà được dẫn qua hệ thống ống gió mềm hoặc cứng, sau đó phân phối xuống không gian sử dụng thông qua các cửa gió (miệng gió).

Cơ chế lắp đặt giấu trần mang lại lợi thế rõ rệt về độ bền và thẩm mỹ. Các bộ phận kỹ thuật được bảo vệ khỏi bụi bẩn và tác động trực tiếp của môi trường bên ngoài, qua đó gia tăng tuổi thọ và độ ổn định khi vận hành. Đồng thời, thiết kế ẩn trần giúp kiến trúc sư tự do bố trí hệ thống chiếu sáng và nội thất, không bị giới hạn bởi hình khối dàn lạnh như máy treo tường hay tủ đứng. Bên cạnh đó, khả năng kết nối đa cửa gió linh hoạt cho phép một hệ thống làm mát hiệu quả không gian lớn hoặc nhiều phòng liền kề.

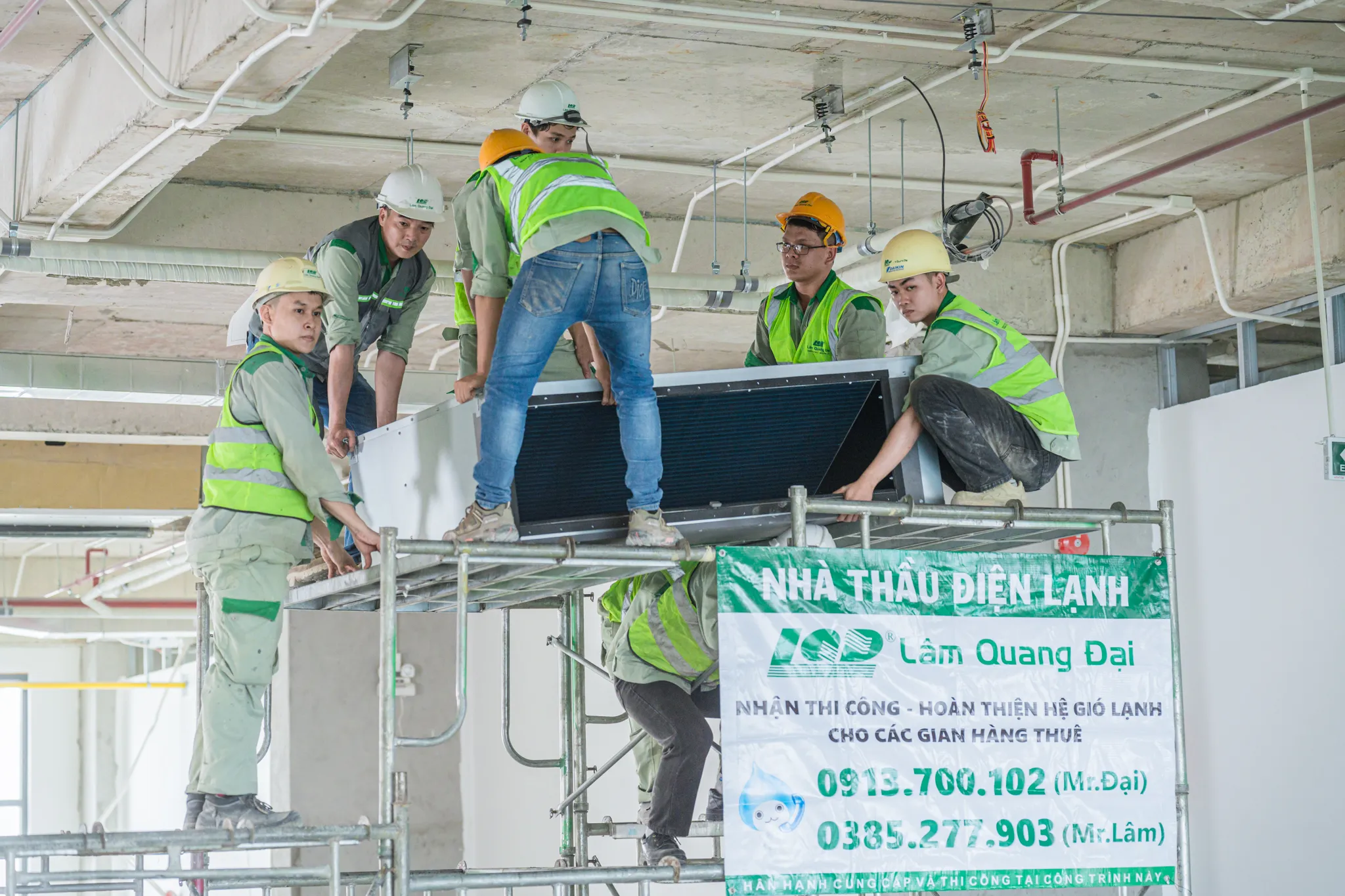

Phân loại điều hòa âm trần nối ống gió

Thị trường hiện nay phân loại điều hòa giấu trần dựa trên hai yếu tố chính: công suất vận hành và hướng thổi của hệ thống ống gió. Việc xác định đúng loại máy là bước đầu tiên trong quy trình thiết kế hệ thống HVAC.

Phân loại theo công suất làm lạnh (BTU)

Công suất máy cần tương thích chính xác với diện tích sàn để đảm bảo hiệu quả làm lạnh và tiết kiệm điện năng:

• • Công suất nhỏ (<18.000 BTU): Được thiết kế tối ưu cho các phòng ngủ, phòng làm việc cá nhân hoặc không gian có diện tích dưới 20 m². Dòng này thường sử dụng điện 1 pha và có kích thước dàn lạnh nhỏ gọn.

• • Công suất trung bình (18.000 – 24.000 BTU): Phù hợp cho phòng khách, phòng họp hoặc các không gian có diện tích từ 20 – 40 m². Đây là phân khúc phổ biến nhất trong các căn hộ chung cư cao cấp và biệt thự.

• • Công suất lớn (>24.000 BTU): Dành cho sảnh khách sạn, nhà hàng, văn phòng mở hoặc không gian thương mại có diện tích trên 40 m². Các dòng máy này thường yêu cầu nguồn điện 3 pha để vận hành ổn định.

Phân loại theo cấu trúc hướng thổi gió

Tùy thuộc vào thiết kế của mặt nạ cửa gió và cách bố trí ống dẫn, hệ thống được chia thành:

• • Hệ thống 1 hướng thổi: Thường dùng cho không gian hẹp, diện tích dưới 20 m².

• • Hệ thống 2 hướng thổi: Tối ưu luồng khí đối lưu cho diện tích từ 20 – 40 m².

• • Hệ thống 4 hướng thổi: Giúp phân tán khí lạnh đồng đều ra bốn phía, phù hợp cho không gian vuông vức từ 40 – 80 m².

• • Hệ thống thổi tròn 360 độ: Dòng cao cấp nhất, loại bỏ góc chết khi làm lạnh, thích hợp cho các không gian lớn trên 80 m² yêu cầu độ phủ nhiệt đồng nhất.

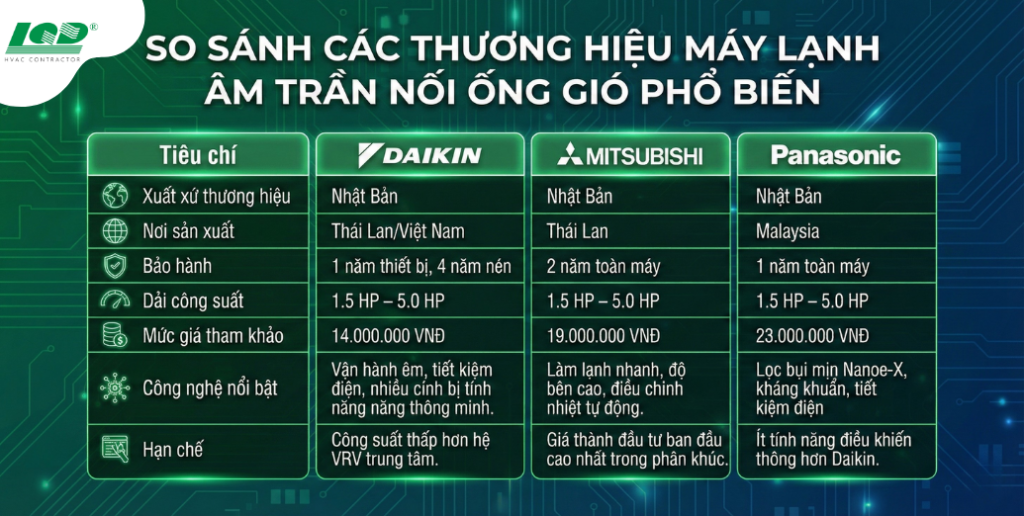

So sánh các thương hiệu máy lạnh âm trần nối ống gió phổ biến

Việc lựa chọn thương hiệu ảnh hưởng trực tiếp đến chi phí đầu tư ban đầu, độ bền và trải nghiệm sử dụng. Dưới đây là bảng phân tích kỹ thuật so sánh ba thương hiệu dẫn đầu thị trường hiện nay: Daikin, Mitsubishi và Panasonic.

Lưu ý: Mức giá trên chỉ mang tính chất tham khảo cho thiết bị, chưa bao gồm chi phí vật tư và nhân công lắp đặt.

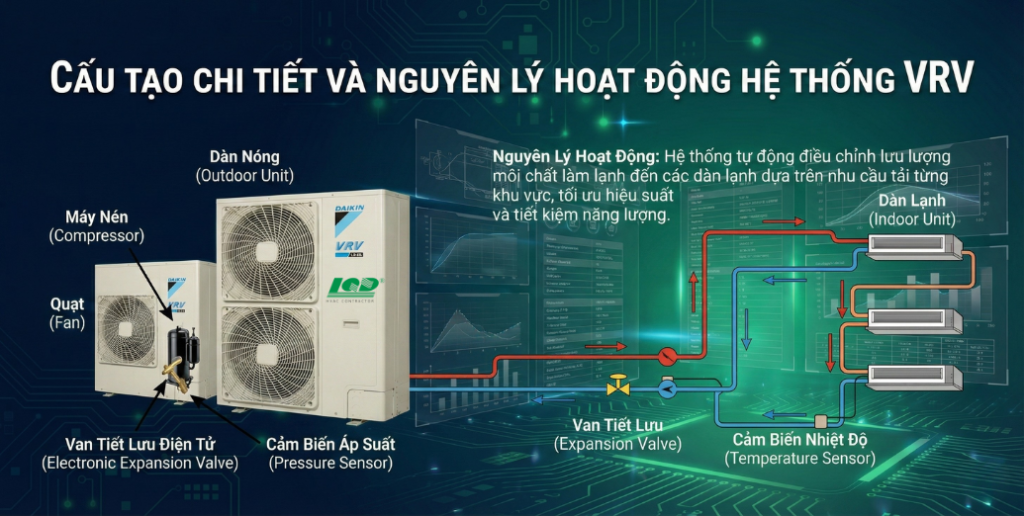

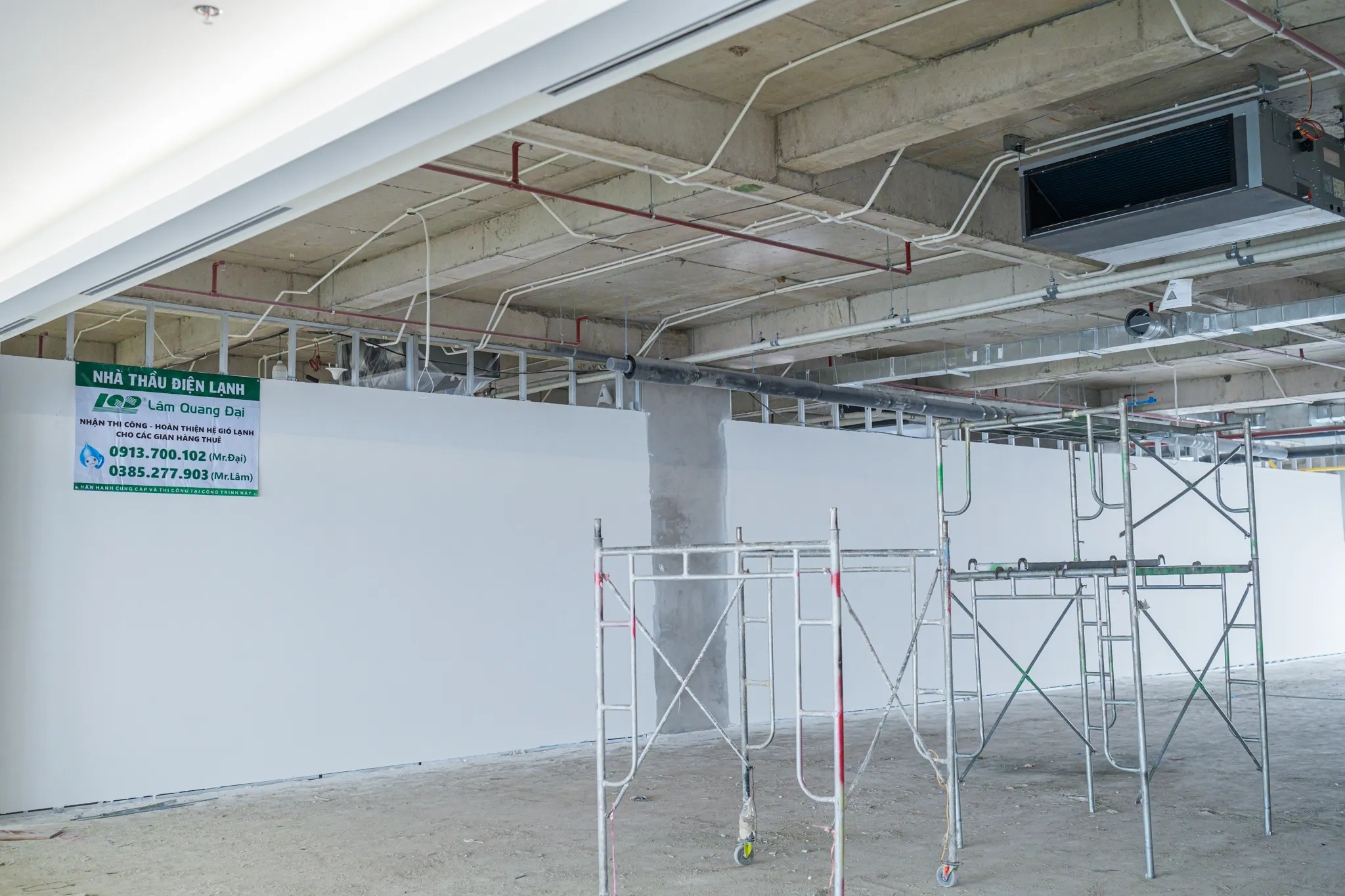

Cấu tạo chi tiết và nguyên lý hoạt động

Hiểu rõ cấu tạo giúp người dùng giám sát quá trình lắp đặt và bảo trì hiệu quả. Hệ thống gồm dàn nóng và dàn lạnh, hoạt động dựa trên nguyên lý điều hòa âm trần nối ống gió, sử dụng tuần hoàn gas lạnh để làm mát không khí đồng đều trong phòng.

Cấu tạo phần cứng

• • Dàn lạnh : Được lắp giấu hoàn toàn trên trần. Bộ phận này bao gồm quạt ly tâm, dàn trao đổi nhiệt ống đồng cánh nhôm. Đặc biệt, dàn lạnh nối ống gió cần đi kèm với:
    • • Hộp gió: Bộ phận tiêu âm và phân phối gió.
    • • Ống gió mềm/cứng: Dẫn khí lạnh từ máy đến các vị trí mong muốn.
    • • Cửa gió: Nơi khí lạnh thoát ra, có thể tùy chọn hình dáng (vuông, tròn, slot) để phù hợp nội thất.

• • Dàn nóng: Đặt bên ngoài công trình, chịu trách nhiệm giải nhiệt. Cấu tạo gồm máy nén, quạt giải nhiệt động cơ DC, dàn ngưng tụ và van tiết lưu điện tử để kiểm soát lưu lượng gas.

Nguyên lý vận hành nhiệt động lực học

Hệ thống hoạt động theo chu trình lạnh khép kín. Máy nén tại dàn nóng nén môi chất lạnh lên áp suất cao, đưa qua dàn ngưng để giải nhiệt và hóa lỏng. Môi chất sau đó đi qua van tiết lưu, giảm áp và bay hơi tại dàn lạnh, hấp thụ nhiệt từ không khí trong phòng. Quạt dàn lạnh hút không khí nóng, làm lạnh qua dàn trao đổi nhiệt rồi phân phối khí mát qua hệ thống ống gió cho đến khi đạt nhiệt độ cài đặt.

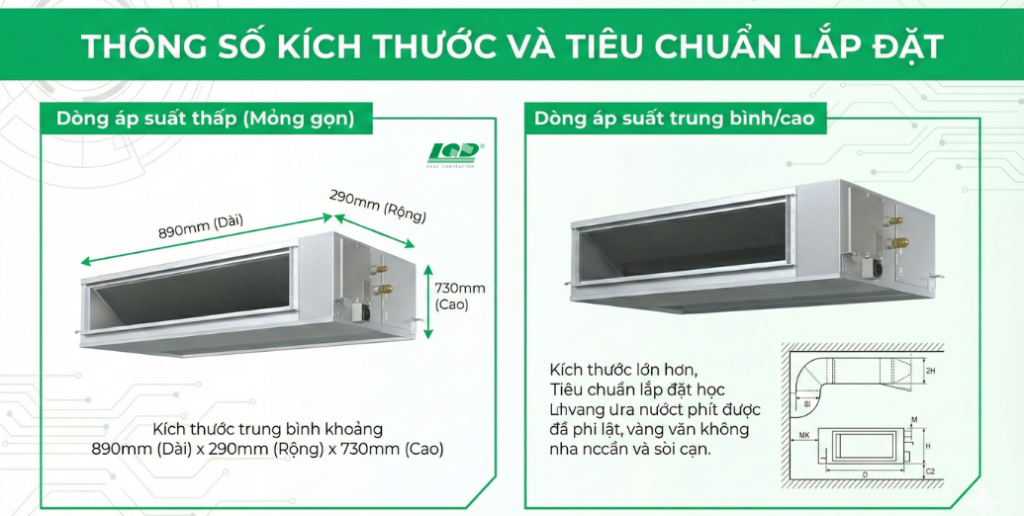

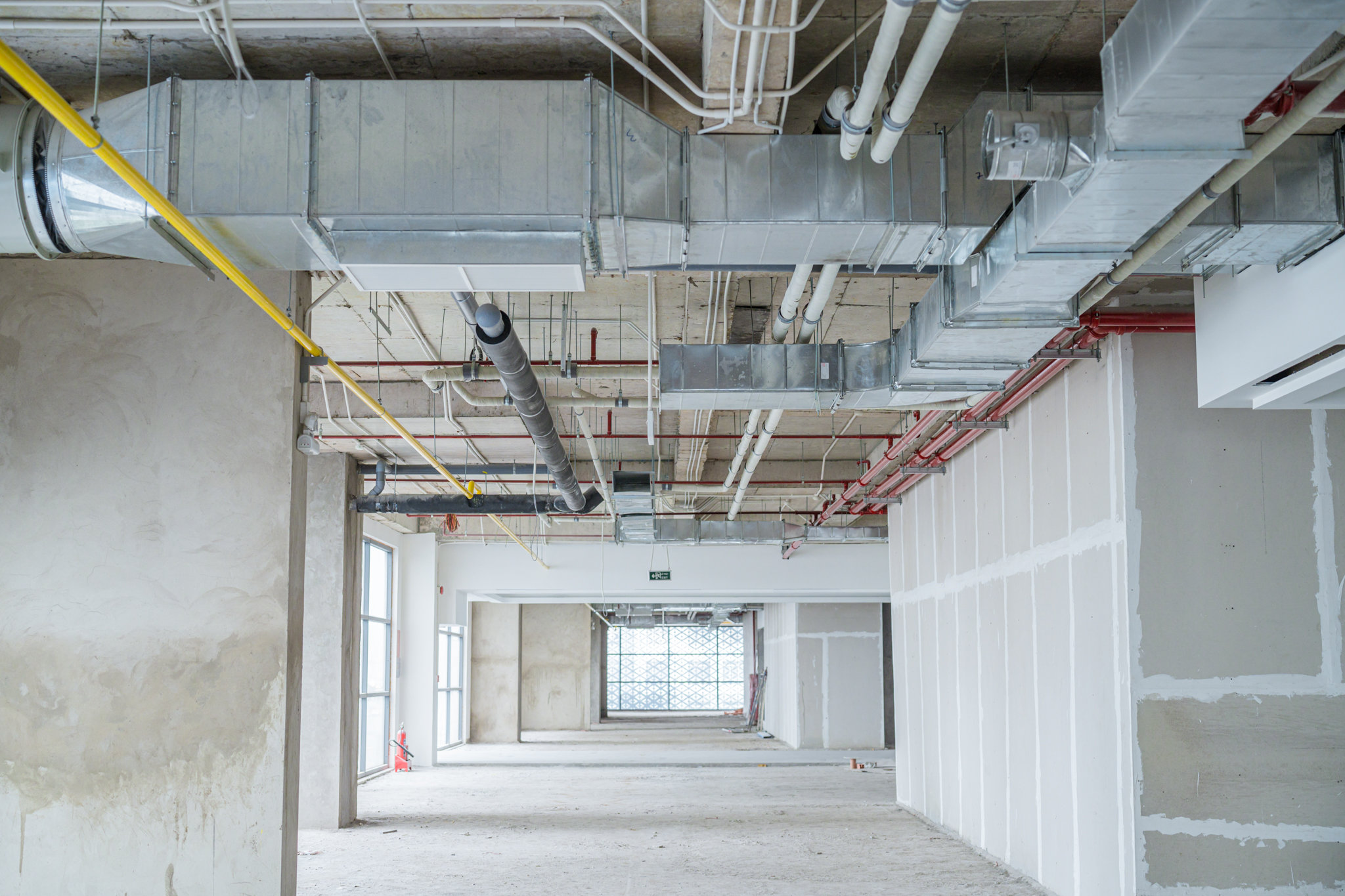

Thông số kích thước và tiêu chuẩn lắp đặt

Kích thước thiết bị là yếu tố tiên quyết cần tính toán trước khi đóng trần thạch cao. Máy lạnh âm trần ống gió thường được phân loại kích thước dựa trên áp suất tĩnh (Static Pressure).

• • Dòng áp suất thấp (Mỏng gọn): Kích thước trung bình khoảng 890mm (Dài) x 290mm (Rộng) x 730mm (Cao). Loại này phù hợp cho các trần giật cấp hẹp hoặc không gian trần thấp.

• • Dòng áp suất trung bình/cao: Kích thước lớn hơn, khoảng 1250mm (Dài) x 290mm (Rộng) x 735mm (Cao). Loại này có động cơ quạt mạnh hơn để đẩy gió đi xa qua hệ thống ống dẫn phức tạp.

Lưu ý kỹ thuật: Khi thiết kế khoảng hở trần, cần cộng thêm biên độ an toàn từ 20 – 30 cm so với chiều cao máy để đảm bảo đủ không gian cho việc đi đường ống nước ngưng (đảm bảo độ dốc 1%) và thao tác bảo trì, vệ sinh sau này. Khoảng cách trần lý tưởng (cao độ trần giả) thường yêu cầu từ 30 – 40 cm.

Các tính năng công nghệ nổi bật

Ngoài khả năng làm lạnh cơ bản, các dòng điều hòa nối ống gió thế hệ mới được tích hợp nhiều công nghệ tiên tiến nhằm nâng cao trải nghiệm người dùng và hiệu quả năng lượng.

• • Công nghệ Inverter (Biến tần): Giúp kiểm soát tần số hoạt động của máy nén, duy trì nhiệt độ ổn định mà không cần đóng ngắt liên tục. Điều này giúp giảm tiêu thụ điện năng từ 30-50% và giúp máy vận hành êm ái hơn.

• • Hệ thống lọc khí cục bộ: Các hãng như Panasonic tích hợp công nghệ lọc Nanoe-X, giúp ức chế vi khuẩn, nấm mốc và khử mùi ngay trong quá trình làm lạnh.

• • Kết nối thông minh (Smart Control): Hỗ trợ điều khiển qua ứng dụng điện thoại (như Daikin Mobile Controller) hoặc tích hợp vào hệ thống quản lý tòa nhà thông minh để kiểm soát tập trung.

• • Bơm nước ngưng tự động: Hầu hết các dàn lạnh nối ống gió đều trang bị bơm thoát nước ngưng, giúp đẩy nước lên cao (thường là 850mm), giải quyết bài toán thoát nước khi trần hẹp.

Đánh giá ưu và nhược điểm

Để đưa ra quyết định đầu tư chính xác, cần cân nhắc kỹ lưỡng giữa lợi ích mang lại và những hạn chế vốn có của dòng sản phẩm này.

• • Ưu điểm:
    • • Thẩm mỹ tuyệt đối: Thiết bị hoàn toàn tàng hình, chỉ lộ ra các cửa gió được thiết kế nghệ thuật.
    • • Phân phối khí linh hoạt: Có thể làm mát đồng thời nhiều phòng nhỏ hoặc một không gian lớn nhờ chia ống gió.
    • • Hoạt động êm ái: Do dàn lạnh được giấu kín và bọc cách âm, tiếng ồn động cơ được triệt tiêu đáng kể.

• • Nhược điểm:
    • • Chi phí đầu tư cao: Giá máy cộng với chi phí thi công ống gió, cửa gió, box gió thường cao hơn 30-50% so với máy treo tường.
    • • Vệ sinh phức tạp: Việc bảo dưỡng định kỳ khó khăn hơn do phải thao tác qua lỗ thăm trần, yêu cầu kỹ thuật viên có tay nghề.
    • • Hiệu suất giới hạn: Khả năng làm lạnh cục bộ không mạnh bằng điều hòa trung tâm VRV chuyên dụng cho tòa nhà lớn.

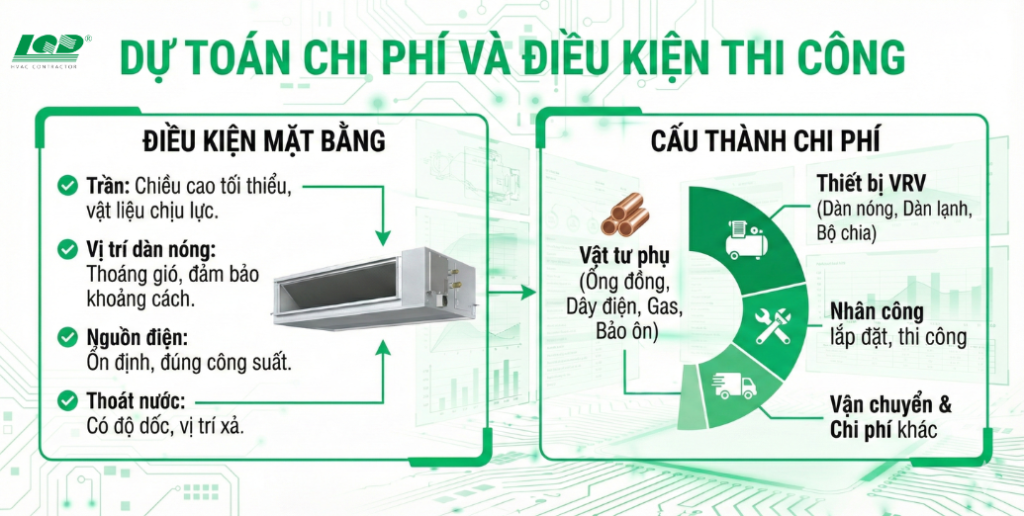

Dự toán chi phí và điều kiện thi công

Lắp đặt điều hòa âm trần nối ống gió là một hạng mục xây dựng phức tạp, yêu cầu sự phối hợp chặt chẽ giữa thiết kế nội thất và kỹ thuật điện lạnh.

Điều kiện mặt bằng

Vị trí lắp đặt dàn lạnh phải đảm bảo thông thoáng, thuận tiện cho việc bố trí cửa thăm trần (kích thước tối thiểu 450x450mm) để bảo trì. Dàn nóng cần đặt nơi giải nhiệt tốt, tránh ánh nắng trực tiếp chiếu vào dàn trao đổi nhiệt. Quan trọng nhất, cao độ trần thạch cao phải đủ khoảng trống (tối thiểu 30cm) để chứa máy và hệ thống ống gió.

Cấu thành chi phí

Tổng ngân sách cho hệ thống này bao gồm ba khoản chính:

1. 1. Chi phí thiết bị: Dao động từ 14.000.000 VNĐ đến 63.000.000 VNĐ tùy công suất và thương hiệu.

1. 1. Vật tư thi công: Bao gồm ống đồng, bảo ôn, ống gió mềm, cửa gió, box gió, dây điện, ty treo… Thường chiếm khoảng 6.000.000 – 8.000.000 VNĐ cho một bộ, phụ thuộc vào chiều dài đường ống.

1. 1. Nhân công kỹ thuật: Chi phí lắp đặt chuyên nghiệp dao động từ 800.000 – 1.500.000 VNĐ/bộ, yêu cầu kỹ thuật cao hơn nhiều so với lắp máy treo tường.

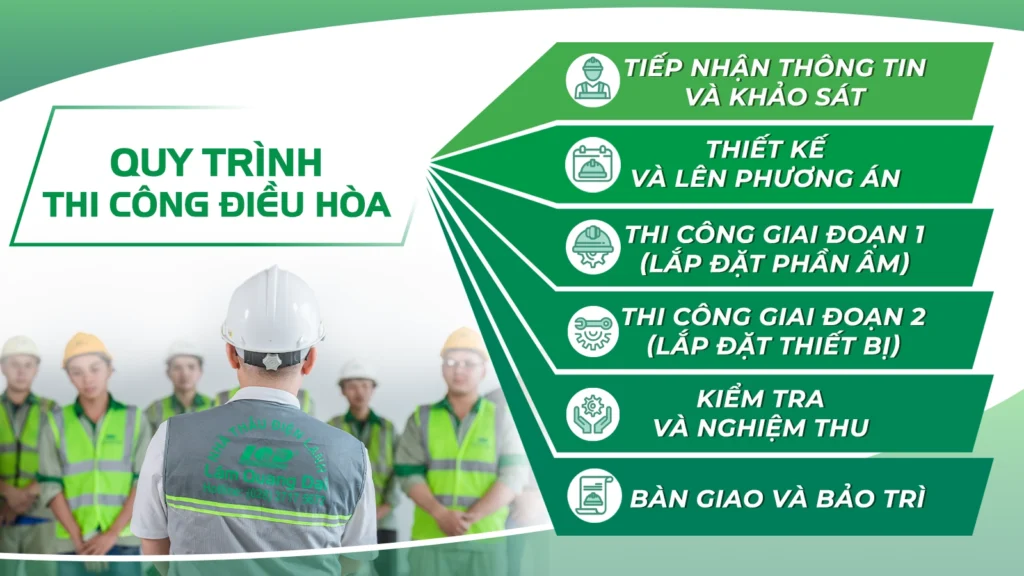

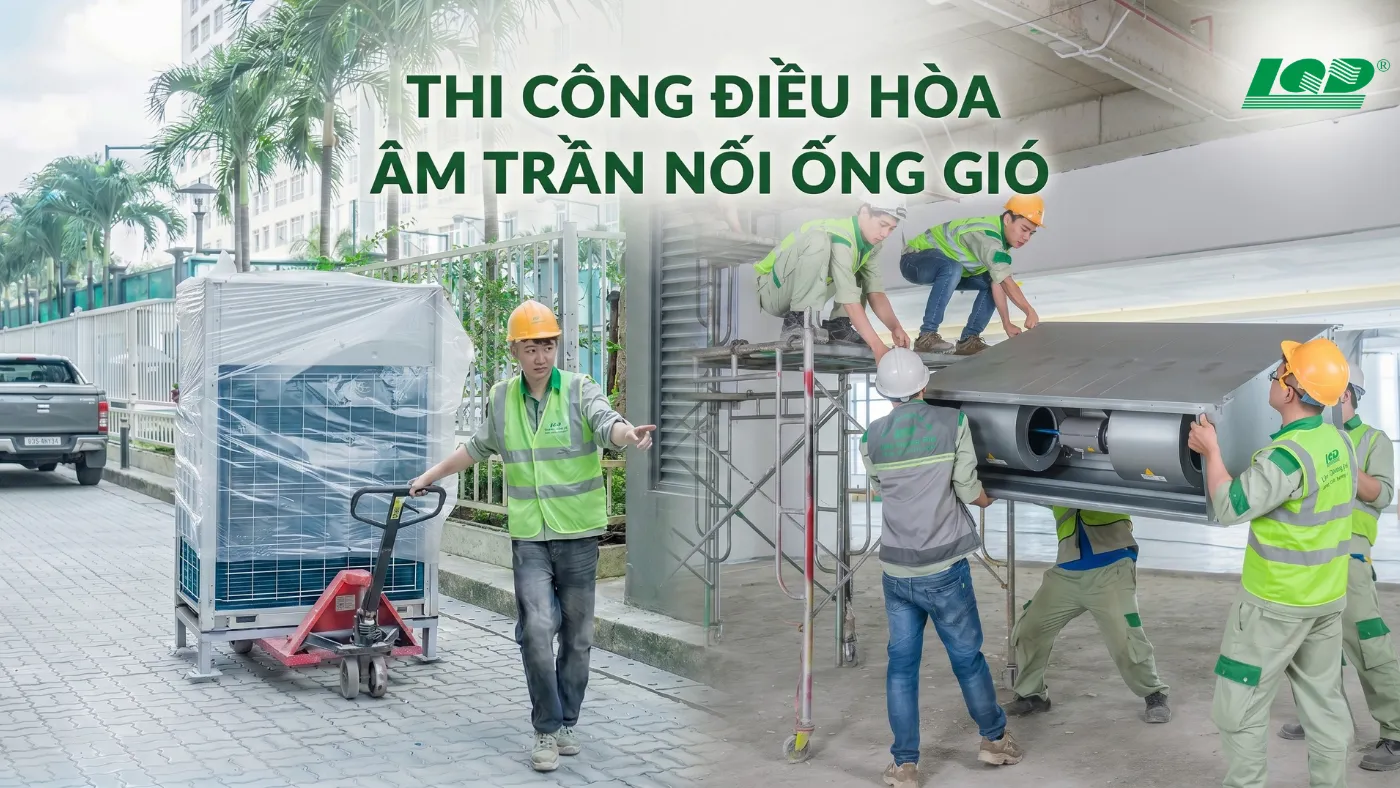

Quy trình thi công điều hòa âm trần nối ống gió chuẩn kỹ thuật

Hệ thống điều hòa âm trần nối ống gió yêu cầu quy trình lắp đặt nghiêm ngặt để tránh các vấn đề như rò rỉ nước hoặc đọng sương. Tại Trung tâm điện lạnh Lâm Quang Đại, thi công điều hòa âm trần nối ống gió được thực hiện theo 5 bước tiêu chuẩn, đảm bảo thiết bị vận hành ổn định, hiệu quả và an toàn.

1. 1. Khảo sát & Thiết kế: Kỹ sư tính toán tải lạnh, lên bản vẽ Shop drawing chi tiết vị trí máy và đường đi ống gió.

1. 1. Thi công phần thô (Trước khi đóng trần): Treo ty, lắp đặt dàn lạnh, chạy đường ống đồng, ống nước ngưng và hệ thống dây điện tín hiệu. Bước này bắt buộc phải nén Nitơ thử kín đường ống để kiểm tra rò rỉ.

1. 1. Kết nối ống gió: Lắp đặt box gió, ống gió mềm và định vị các cửa gió theo bản vẽ kiến trúc.

1. 1. Lắp đặt thiết bị hoàn thiện (Sau khi sơn trần): Lắp mặt nạ cửa gió, đấu nối dàn nóng, hút chân không để loại bỏ độ ẩm trong đường ống và nạp gas bổ sung (nếu cần).

1. 1. Vận hành & Bàn giao: Chạy thử hệ thống, đo các thông số kỹ thuật (dòng điện, áp suất gas, lưu lượng gió) và hướng dẫn khách hàng sử dụng.

Chế độ bảo trì và sửa chữa định kỳ

Tuổi thọ của điều hòa âm trần nối ống gió phụ thuộc rất lớn vào chế độ bảo dưỡng. Do đặc thù lắp giấu trần, việc kiểm tra cần được thực hiện định kỳ để phát hiện sớm các rủi ro rò rỉ nước hoặc tắc nghẽn bộ lọc.

• • Đối với hộ gia đình: Nên bảo dưỡng 6 tháng/lần.

• • Đối với văn phòng/nhà hàng: Tần suất cao hơn, khoảng 3-4 tháng/lần do mật độ bụi và thời gian hoạt động liên tục.

• • Nhà xưởng/Công nghiệp: Kiểm tra hàng tháng.

Chính sách bảo hành thông thường kéo dài từ 1-2 năm cho thiết bị và 4-5 năm cho máy nén tùy hãng. Riêng phần thi công lắp đặt, các đơn vị uy tín như Lâm Quang Đại thường bảo hành kỹ thuật lắp đặt trong 12 tháng để đảm bảo hệ thống vận hành ổn định.

Câu hỏi thường gặp (FAQ)

Điều hòa âm trần nối ống gió là giải pháp tối ưu cân bằng giữa hiệu suất làm lạnh mạnh mẽ và tính thẩm mỹ tinh tế cho các công trình hiện đại. Tuy nhiên, việc lắp đặt đòi hỏi trình độ kỹ thuật cao và sự tính toán chính xác ngay từ khâu thiết kế thô.
