Hướng Dẫn Cách Đi Ống Đồng Máy Lạnh Âm Trần: Quy Trình Chuẩn Kỹ Thuật 2025
Việc thi công hệ thống điều hòa đòi hỏi sự chính xác tuyệt đối, đặc biệt là cách đi ống đồng máy lạnh âm trần để đảm bảo thẩm mỹ và hiệu suất lâu dài. Quy trình này không chỉ đơn thuần là kết nối thiết bị mà còn liên quan đến kết cấu xây dựng và an toàn điện. Nội dung dưới đây từ Trung tâm điện lạnh Lâm Quang Đại sẽ cung cấp hướng dẫn chi tiết từng bước, giúp bạn kiểm soát chất lượng công trình hiệu quả.

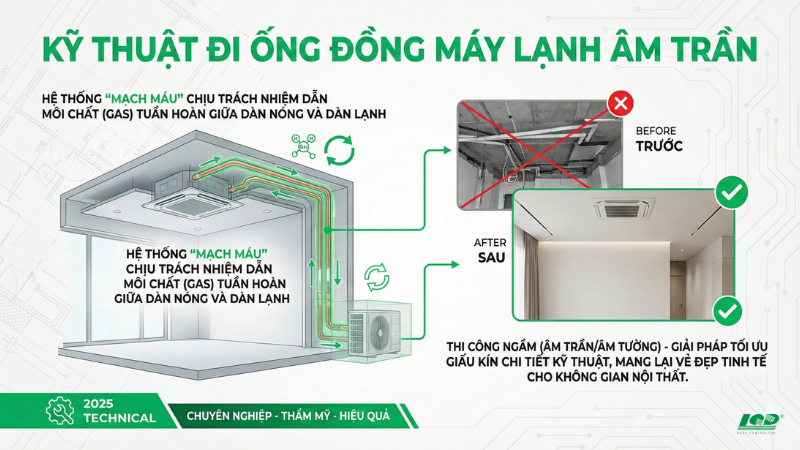

Tổng quan về kỹ thuật đi ống đồng máy lạnh âm trần
Hệ thống ống đồng đóng vai trò mạch máu trong cơ chế làm lạnh, chịu trách nhiệm dẫn môi chất (gas) tuần hoàn giữa dàn nóng và dàn lạnh. Đối với máy lạnh âm trần cassette, việc thi công đường ống ngầm (âm trần hoặc âm tường) là giải pháp tối ưu để giấu kín các chi tiết kỹ thuật thô, mang lại vẻ đẹp tinh tế cho không gian nội thất.
Tuy nhiên, kỹ thuật này yêu cầu độ chính xác cao hơn nhiều so với lắp đặt nổi. Đường ống nằm sâu trong kết cấu công trình giúp bảo vệ vật tư khỏi các tác động vật lý và oxy hóa từ môi trường bên ngoài. Đổi lại, nếu quy trình lắp đặt không đạt chuẩn ngay từ đầu, việc khắc phục sự cố rò rỉ hay hư hỏng sau này sẽ vô cùng tốn kém và phức tạp.
Do đó, việc tuân thủ quy trình chuẩn và sử dụng vật tư đúng thông số là điều kiện tiên quyết. Mục tiêu là tạo ra một hệ thống khép kín, bền bỉ, chịu được áp suất cao và không gây ảnh hưởng đến kết cấu chịu lực của tường hay trần nhà.

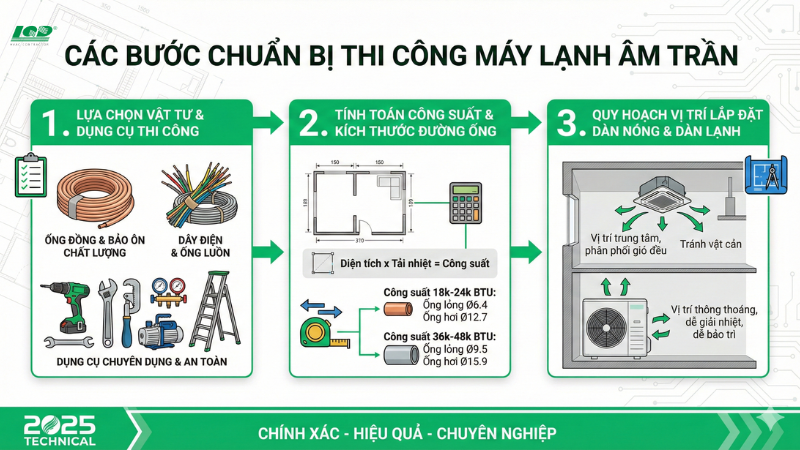

Công tác chuẩn bị vật tư và tính toán kỹ thuật
Lựa chọn vật tư và dụng cụ thi công
Chất lượng vật tư quyết định trực tiếp đến tuổi thọ của hệ thống điều hòa. Trước khi thực hiện cách đi ống đồng máy lạnh âm trần, cần chuẩn bị đầy đủ các hạng mục sau với tiêu chuẩn kỹ thuật nghiêm ngặt:
- Ống đồng: Phải sử dụng loại nguyên chất, độ dày tối thiểu 0.71mm để chịu được áp suất gas lớn (đặc biệt là gas R32/R410A). Nên ưu tiên ống đồng Thái Lan hoặc Malaysia để đảm bảo độ dẻo và khả năng chống ăn mòn. Ống mỏng hơn tiêu chuẩn rất dễ nứt vỡ trong quá trình vận hành.
- Gen cách nhiệt (Bảo ôn): Dùng để bọc ống đồng, ngăn chặn thất thoát nhiệt và hiện tượng đọng sương (đổ mồ hôi) gây ẩm mốc trần. Yêu cầu gen phải luồn kín toàn bộ chiều dài ống, tuyệt đối không để hở tại các mối nối.
- Dây điện và ống thoát nước: Dây điện điều khiển cần có tiết diện phù hợp, thường là 2.5mm² để đảm bảo chịu tải an toàn. Ống thoát nước sử dụng loại PVC cứng, đường kính tối thiểu D32, được lắp đặt với độ dốc 1-3% giúp nước ngưng thoát nhanh, tránh trào ngược.
- Dụng cụ chuyên dụng: Máy khoan rút lõi, máy cắt ống, bộ loe ống, máy hút chân không, đồng hồ đo áp suất và máy hàn chuyên dụng.
Tính toán công suất và kích thước đường ống
Việc lựa chọn kích thước ống đồng phải tương thích hoàn toàn với công suất máy để tránh tình trạng quá tải lốc nén. Dựa trên diện tích phòng, bạn có thể ước lượng công suất như sau:
- Phòng dưới 15m²: Chọn máy 9.000 BTU (1HP).
- Phòng từ 15m² – 30m²: Chọn máy 18.000 BTU (2HP).
Sau khi chốt công suất, kích thước ống đồng cần tuân theo catalog kỹ thuật của hãng. Ví dụ, máy 2HP thường sử dụng cặp ống:
- Ống lỏng (Gas lạnh): Φ6.35mm (1/4 inch).
- Ống hơi (Gas nén): Φ9.52mm (3/8 inch).Việc lắp sai kích thước (ví dụ dùng ống nhỏ cho máy lớn) sẽ làm nghẹt dòng gas, gây chết máy nén nhanh chóng.
Quy hoạch vị trí lắp đặt dàn nóng và dàn lạnh
Vị trí lắp đặt ảnh hưởng đến luồng khí và khả năng giải nhiệt của hệ thống:
- Dàn lạnh: Nên bố trí tại trung tâm trần nhà để khí lạnh phân tán đều 4 hướng. Vị trí này cần cách tường tối thiểu 15cm và tránh thổi trực tiếp vào khu vực sinh hoạt cố định như giường ngủ hay sofa để bảo vệ sức khỏe người dùng.
- Dàn nóng: Đặt tại nơi thông thoáng, giải nhiệt tốt, tránh ánh nắng gắt chiếu trực tiếp. Khoảng cách chênh lệch độ cao và chiều dài đường ống giữa hai dàn không nên vượt quá 15m (trừ khi có bẫy dầu). Nếu treo tường, giá đỡ phải làm bằng thép V gia cố chắc chắn.

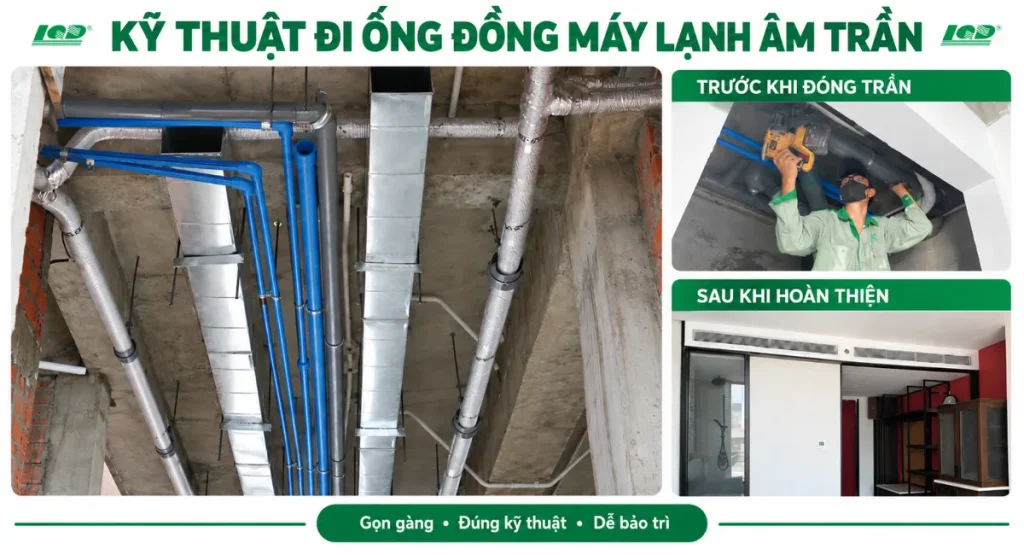

Quy trình 7 bước đi ống đồng máy lạnh âm trần chi tiết
Dưới đây là quy trình kỹ thuật tiêu chuẩn được áp dụng tại Trung tâm điện lạnh Lâm Quang Đại, kèm theo sơ đồ đấu dây máy lạnh âm trần nhằm đảm bảo việc lắp đặt đúng kỹ thuật, an toàn và vận hành ổn định lâu dài.
Bước 1: Đo đạc và cắt ống chuẩn xác
Tiến hành đo khoảng cách thực tế từ dàn lạnh ra dàn nóng theo đường đi dự kiến. Khi cắt ống, cần cộng thêm khoảng 1m để dự phòng cho các đoạn uốn cong và đầu kết nối. Sử dụng dao cắt ống chuyên dụng xoay tròn đều tay để mặt cắt phẳng, không làm méo ống. Sau đó, dùng dụng cụ nạo ba-via (mạt kim loại) để làm sạch lòng ống, ngăn mạt đồng rơi vào trong gây tắc cáp.
Bước 2: Loe ống và làm sạch
Trước khi loe, dùng khí Nitơ hoặc khí nén sạch thổi qua đường ống để đẩy hết bụi bẩn và hơi ẩm ra ngoài. Tiến hành loe đầu ống bằng dụng cụ loe lệch tâm để tạo bề mặt tiếp xúc láng mịn, chuẩn xác với đầu rắc co. Sau khi loe, bọc ngay lớp cách nhiệt Polyurethane hoặc bịt đầu ống để tránh bụi bẩn xâm nhập trong lúc chờ thi công.
Bước 3: Bọc bảo ôn và chuẩn bị rãnh tường
Luồn gen cách nhiệt (bảo ôn) ôm sát toàn bộ chiều dài ống đồng. Tại các điểm nối gen, dùng băng quấn simili hoặc keo chuyên dụng dán kín để đảm bảo không khí không lọt vào gây đọng nước. Đối với tường gạch, tiến hành cắt đục rãnh có độ sâu 5–7cm và độ rộng khoảng 10cm. Lưu ý không cắt vào cốt thép hoặc dầm chịu lực của tòa nhà.
Bước 4: Cố định đường ống ngầm
Đặt bó ống (gồm ống đồng, dây điện, ống nước) vào rãnh tường hoặc đi treo trên trần. Sử dụng đai treo (cùm treo) hoặc ghim đóng tường để cố định ống chắc chắn, ngăn chặn sự rung lắc khi môi chất di chuyển với áp lực cao. Sau khi cố định, tiến hành trám trít rãnh tường bằng vữa xi măng, trả lại mặt phẳng thô cho công đoạn sơn bả.
Bước 5: Kết nối thiết bị và hệ thống điện
Thực hiện kết nối ống đồng vào dàn lạnh và dàn nóng. Siết rắc co bằng cờ lê lực (torque wrench) theo đúng lực quy định để đảm bảo kín khí mà không làm nứt ống. Đấu nối hệ thống dây tín hiệu điều khiển giữa hai dàn, kẹp cốt đầu dây cẩn thận. Dây điện phải đi gọn gàng, tránh tiếp xúc trực tiếp với các phần tỏa nhiệt cao của máy.
Bước 6: Hút chân không và thử kín
Đây là bước cực kỳ quan trọng. Sử dụng máy hút chân không chuyên dụng để hút hết không khí và hơi ẩm trong đường ống ra ngoài, đưa áp suất về mức -760 mmHg. Nếu đường ống dài hơn tiêu chuẩn nạp sẵn của máy, cần nạp bổ sung gas theo định lượng tính toán (gram/mét ống). Dùng bọt xà phòng hoặc máy dò gas để kiểm tra rò rỉ tại các đầu kết nối.
Bước 7: Hoàn thiện mặt nạ và chạy thử tải
Lắp đặt mặt nạ (panel) trang trí cho dàn lạnh, căn chỉnh cân đối với trần thạch cao. Bật aptomat và vận hành thử máy trong ít nhất 30 phút. Kiểm tra các thông số: dòng điện chạy máy, áp suất gas hồi/đẩy, nhiệt độ gió ra và khả năng thoát nước ngưng. Nếu máy chạy êm, lạnh sâu và nước thoát tốt, quy trình lắp đặt hoàn tất.

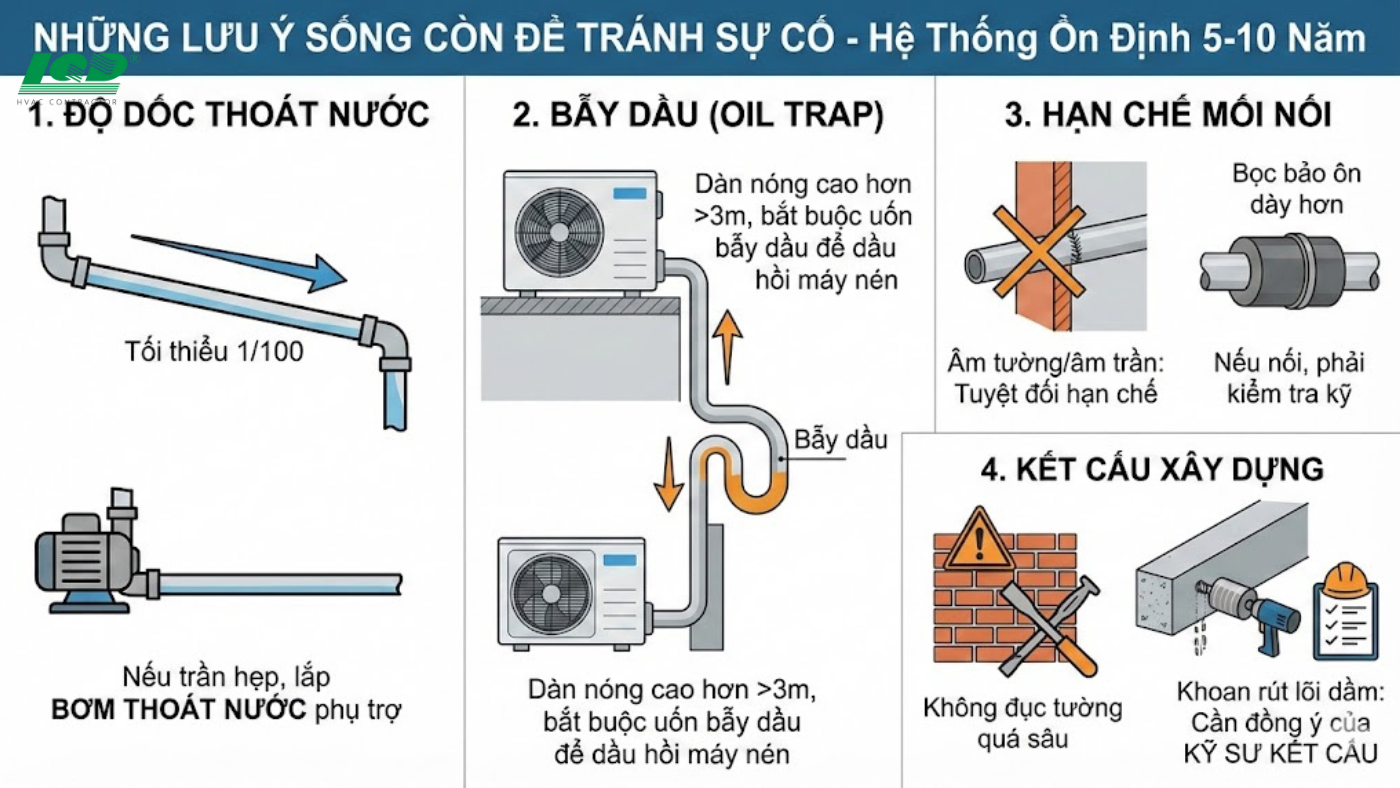

Những lưu ý sống còn để tránh sự cố
Để hệ thống hoạt động ổn định trong 5-10 năm, cần tuân thủ các nguyên tắc sau:
- Độ dốc thoát nước: Ống nước ngưng phải có độ dốc tối thiểu 1/100. Nếu trần hẹp không tạo được độ dốc, bắt buộc phải lắp bơm thoát nước ngưng phụ trợ.
- Bẫy dầu (Oil Trap): Nếu dàn nóng đặt cao hơn dàn lạnh trên 3m, bắt buộc phải uốn bẫy dầu trên đường ống hơi để dầu bôi trơn có thể hồi về máy nén, tránh kẹt cơ.
- Hạn chế mối nối: Tuyệt đối hạn chế hàn nối ống trong phần đi âm tường/âm trần. Nếu bắt buộc phải nối, mối hàn phải được kiểm tra kỹ và bọc bảo ôn dày hơn bình thường.
- Kết cấu xây dựng: Không đục tường quá sâu làm yếu kết cấu. Khi khoan rút lõi qua dầm bê tông, cần có sự đồng ý của kỹ sư kết cấu công trình.
Ưu điểm và nhược điểm của phương pháp đi ống đồng máy lạnh
Trong quá trình lắp đặt hệ thống làm mát, phương pháp đi ống đồng máy lạnh đóng vai trò quan trọng, ảnh hưởng trực tiếp đến hiệu suất vận hành và độ bền thiết bị. Việc hiểu rõ ưu nhược điểm của điều hòa âm trần khi áp dụng phương án đi ống đồng phù hợp sẽ giúp người dùng và kỹ thuật viên lựa chọn giải pháp tối ưu cho từng công trình.
| Đặc điểm | Ưu điểm | Nhược điểm |
| Thẩm mỹ | Giấu kín đường ống, tạo không gian sang trọng, gọn gàng. | Không lộ đường ống nên khó phát hiện vị trí rò rỉ bằng mắt thường. |
| Bảo vệ | Ống đồng không tiếp xúc nắng mưa, tăng tuổi thọ vật tư. | Khi xảy ra sự cố (xì gas, chảy nước), việc đục tường sửa chữa rất phức tạp và tốn kém. |
| Chi phí | Tiết kiệm không gian lắp đặt, dễ bố trí nội thất. | Chi phí nhân công và vật tư phụ cao hơn so với lắp nổi. Yêu cầu thợ tay nghề cao. |
Bảng giá thi công và tiêu chí chọn nhà thầu uy tín
Chi phí thi công cách đi ống đồng máy lạnh âm trần phụ thuộc vào chất lượng vật tư và độ khó của công trình. Dưới đây là bảng giá tham khảo năm 2025 tại khu vực TP.HCM:
Bảng giá vật tư và nhân công tham khảo
- Ống đồng Thái Lan (Ruby/Luvata):
- Cặp ống máy 1HP-2HP (Φ6.35 – Φ9/12): ~150.000đ – 180.000đ/mét.
- Cặp ống máy 2.5HP-5HP (Φ9.52 – Φ15/19): ~220.000đ – 350.000đ/mét.
- Vật tư phụ: Dây điện Cadivi, gen Superlon, ống nước Bình Minh: ~50.000đ – 80.000đ/mét.
- Nhân công đi ống âm: Dao động từ 650.000đ – 750.000đ/mét (đã bao gồm công đục, trám, đi ống hoàn thiện).
- Phụ phí: Hút chân không (200k-300k), hàn nối, giàn giáo thi công trên cao.
Ví dụ: Một gói thi công trọn gói cho máy 2HP (18.000 BTU) với 8m ống âm tường thường rơi vào khoảng 9.500.000đ (chưa VAT).
Tiêu chí chọn đơn vị thi công
- Minh bạch vật tư: Đơn vị phải cam kết loại ống (độ dày, thương hiệu) và có CO/CQ rõ ràng. Tránh tình trạng báo giá ống Thái nhưng thi công ống Trung Quốc.
- Kinh nghiệm HVAC: Ưu tiên các trung tâm điện lạnh lâu năm như Lâm Quang Đại, có đội ngũ kỹ thuật viên am hiểu về nhiệt – lạnh và kết cấu xây dựng.
- Chế độ bảo hành: Phải có bảo hành riêng cho hạng mục đường ống (thường là 12 tháng) và bảo hành mối hàn, rò rỉ.
- Khảo sát thực tế: Đơn vị uy tín luôn khảo sát, lên phương án đi tuyến ống tối ưu nhất trước khi báo giá, thay vì báo giá miệng.
