Giải Mã Bản Vẽ Điều Hòa Âm Trần Nối Ống Gió Chi Tiết Nhất
Trong thi công hệ thống HVAC, một bản vẽ kỹ thuật chính xác là nền tảng quyết định hiệu suất làm lạnh và tính thẩm mỹ của công trình. Bản vẽ điều hòa âm trần nối ống gió không chỉ định hướng vị trí lắp đặt và thông số kỹ thuật, mà còn thể hiện rõ nguyên lý vận hành, giúp quá trình thi công diễn ra đồng bộ và hạn chế tối đa sai sót. Bài viết dưới đây sẽ làm rõ cấu trúc, thành phần và những nguyên tắc quan trọng khi thiết lập bản vẽ kỹ thuật cho hệ thống điều hòa âm trần nối ống gió tại Trung tâm điện lạnh Lâm Quang Đại.
Tổng quan về bản vẽ và hệ thống điều hòa âm trần nối ống gió
Hệ thống điều hòa âm trần nối ống gió là giải pháp làm mát hiện đại, phân phối không khí lạnh thông qua hệ thống ống gió và các miệng gió trên trần, giúp không gian mát đều, vận hành êm và đảm bảo thẩm mỹ. Tùy quy mô công trình, hệ thống có thể triển khai theo dạng cục bộ, Multi, VRV/VRF hoặc Chiller trung tâm, đều dựa trên nguyên lý tuần hoàn môi chất lạnh và trao đổi nhiệt, yêu cầu tính toán chính xác lưu lượng gió và áp suất.
Bản vẽ điều hòa âm trần nối ống gió là tài liệu kỹ thuật thể hiện cách bố trí thiết bị, đường ống gió và hệ thống điện trên mặt bằng công trình. Bản vẽ được thiết kế bằng phần mềm chuyên dụng như AutoCAD, Revit, đảm bảo độ chính xác và phục vụ hiệu quả cho thi công từ nhà ở đến các công trình quy mô lớn.
Các yếu tố kỹ thuật cốt lõi trong thiết kế bản vẽ
Việc thiết lập bản vẽ CAD cho hệ thống điều hòa đòi hỏi độ chính xác cao và tuân thủ chặt chẽ các nguyên tắc kỹ thuật nhằm đảm bảo cả hiệu quả sử dụng lẫn tính thẩm mỹ. Mọi chi tiết trên bản vẽ cần phản ánh đúng kích thước thực tế để tránh xung đột với các hệ thống khác như điện, cấp thoát nước hay PCCC trong quá trình thi công. Đồng thời, bản vẽ phải thể hiện đầy đủ thông số kỹ thuật như kích thước ống gió, cửa gió, cao độ lắp đặt và vật liệu cách nhiệt, giúp thi công đúng thiết kế và hạn chế sai sót phát sinh.
Ngoài yếu tố kỹ thuật, bản vẽ còn phải đảm bảo sự hài hòa với kiến trúc và hiệu suất vận hành. Kích thước điều hòa âm trần nối ống gió và cách bố trí ống gió cần phù hợp với kết cấu trần giả, không làm ảnh hưởng đến thẩm mỹ không gian nội thất. Đồng thời, vị trí cửa gió phải được tính toán dựa trên nguyên lý phân phối luồng khí, nhằm tạo sự cân bằng nhiệt độ, hạn chế gió thổi trực tiếp và mang lại trải nghiệm tiện nghi cho người sử dụng.
Ví dụ thực tế: Trong bản vẽ cho một phòng khách rộng 50m2, kỹ sư sẽ tính toán tải lạnh cần thiết (ví dụ: 36.000 BTU) và bố trí 2 cửa gió cấp và 1 cửa gió hồi đối xứng. Bản vẽ sẽ chỉ định rõ kích thước ống gió mềm dẫn từ dàn lạnh ra cửa gió là D250, có bọc bảo ôn để tránh đọng sương, đảm bảo luồng khí phân phối đều và không gây ồn.

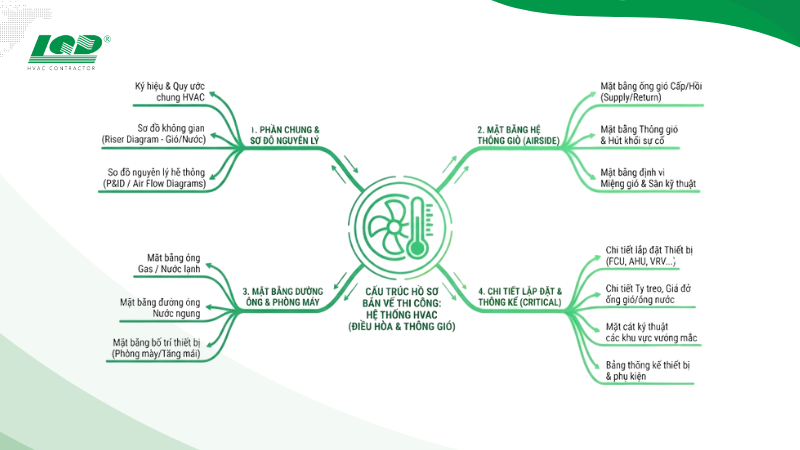

Cấu trúc chi tiết của bộ hồ sơ bản vẽ thi công
Một bộ hồ sơ bản vẽ thi công hệ thống điều hòa âm trần nối ống gió được xây dựng đầy đủ và sắp xếp khoa học nhằm hỗ trợ hiệu quả cho quá trình lắp đặt. Trong đó, danh mục bản vẽ và phần ghi chú đóng vai trò tổng hợp tài liệu, giải thích các ký hiệu kỹ thuật và làm rõ nguyên lý điều hòa âm trần nối ống gió. Nhờ vậy, đội ngũ thi công của Trung tâm điện lạnh Lâm Quang Đại và các đơn vị liên quan có thể nhanh chóng nắm bắt yêu cầu thiết kế, hạn chế sai sót và đảm bảo triển khai đúng kỹ thuật.
Tiếp theo là danh sách thiết bị và bản vẽ sơ đồ nguyên lý. Danh sách thiết bị thể hiện đầy đủ chủng loại, số lượng và thông số kỹ thuật của dàn nóng, dàn lạnh, ống gió, ống đồng và phụ kiện, đảm bảo việc cung ứng vật tư đúng thiết kế. Song song đó, sơ đồ nguyên lý mô tả cách hệ thống vận hành, bao gồm ống gas, thoát nước ngưng, điều khiển và thông gió, giúp kỹ thuật viên hiểu rõ mối liên kết giữa các thành phần.
Cuối cùng là bản vẽ mặt bằng bố trí và bản vẽ chi tiết lắp đặt. Bản vẽ mặt bằng xác định chính xác vị trí thiết bị và đường đi của các hệ thống trên nền kiến trúc thực tế, còn bản vẽ chi tiết hướng dẫn cụ thể các hạng mục thi công quan trọng như treo dàn lạnh, kết nối ống gió, lắp miệng gió và bọc cách nhiệt. Đây là cơ sở để đảm bảo thi công đồng bộ, đúng kỹ thuật và đạt chất lượng lâu dài.
Công cụ thiết kế và quy trình lựa chọn đơn vị triển khai
Chất lượng bản vẽ điều hòa âm trần nối ống gió phụ thuộc lớn vào phần mềm thiết kế và năng lực của người thực hiện. AutoCAD hiện vẫn là công cụ phổ biến nhờ khả năng triển khai bản vẽ 2D, 3D chính xác, đáp ứng tốt các yêu cầu kỹ thuật. Bên cạnh đó, Revit ngày càng được sử dụng rộng rãi nhờ ứng dụng BIM, giúp phối hợp đồng bộ giữa các bộ môn và phát hiện xung đột ngay từ giai đoạn thiết kế.
Tuy nhiên, phần mềm chỉ là công cụ hỗ trợ, yếu tố quyết định vẫn nằm ở kinh nghiệm của người thiết kế. Việc lựa chọn đơn vị uy tín như Trung tâm điện lạnh Lâm Quang Đại, với đội ngũ kỹ thuật am hiểu HVAC và thực tế thi công, sẽ giúp bản vẽ đạt tính khả thi cao, tối ưu chi phí và đảm bảo hệ thống vận hành ổn định, bền bỉ theo thời gian.
Câu hỏi thường gặp (FAQ)
Tổng kết lại, bản vẽ điều hòa âm trần nối ống gió là thành phần không thể thiếu trong quy trình thi công hiện đại, quyết định trực tiếp đến hiệu quả vận hành và độ bền của hệ thống. Việc đầu tư vào một bản vẽ chi tiết, chính xác ngay từ đầu sẽ giúp chủ đầu tư kiểm soát tốt chi phí và chất lượng công trình. Nếu bạn đang tìm kiếm giải pháp thiết kế và thi công chuyên nghiệp, hãy liên hệ ngay với Trung tâm điện lạnh Lâm Quang Đại để được tư vấn phương án tối ưu nhất cho công trình của mình.
